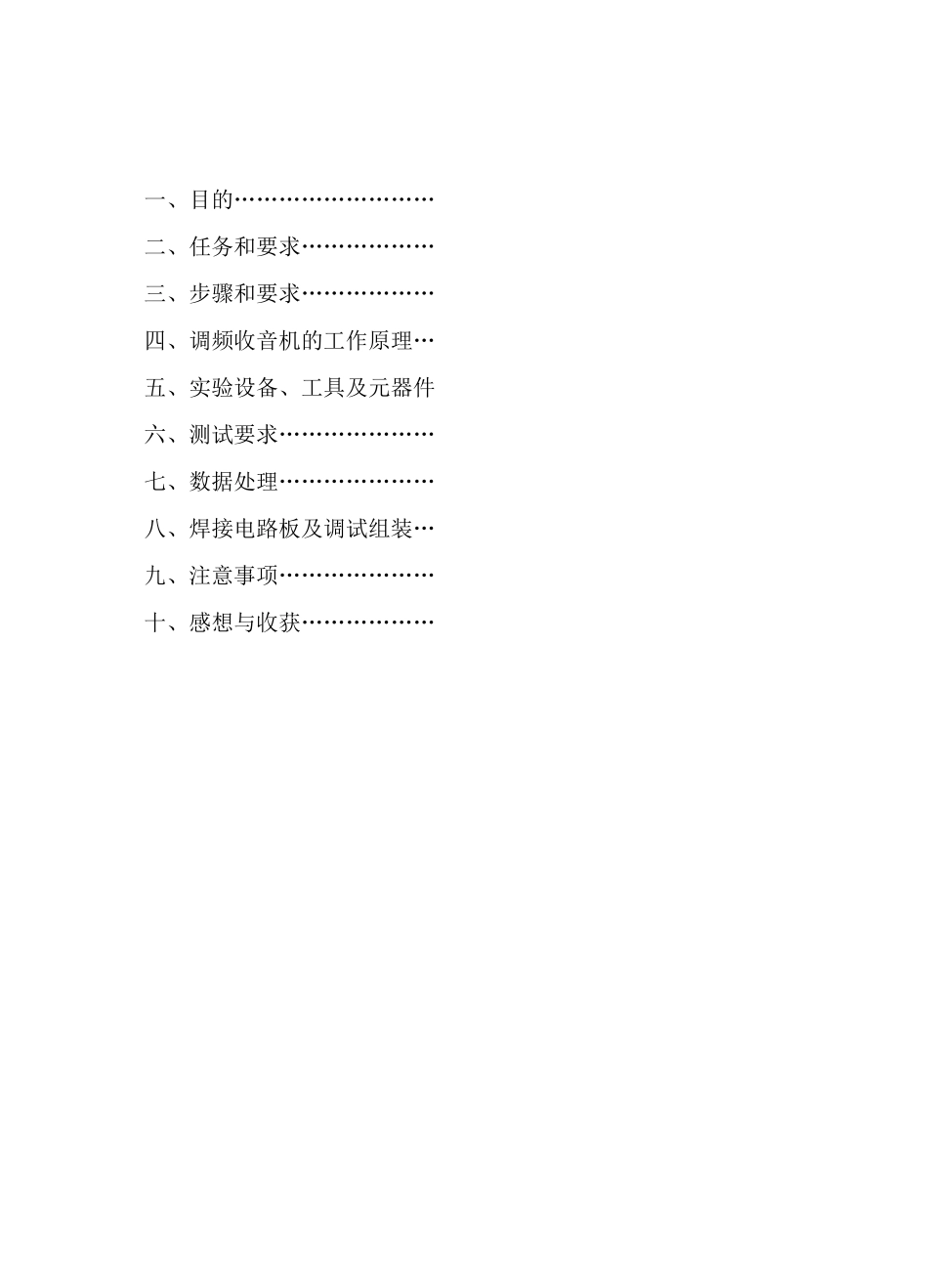

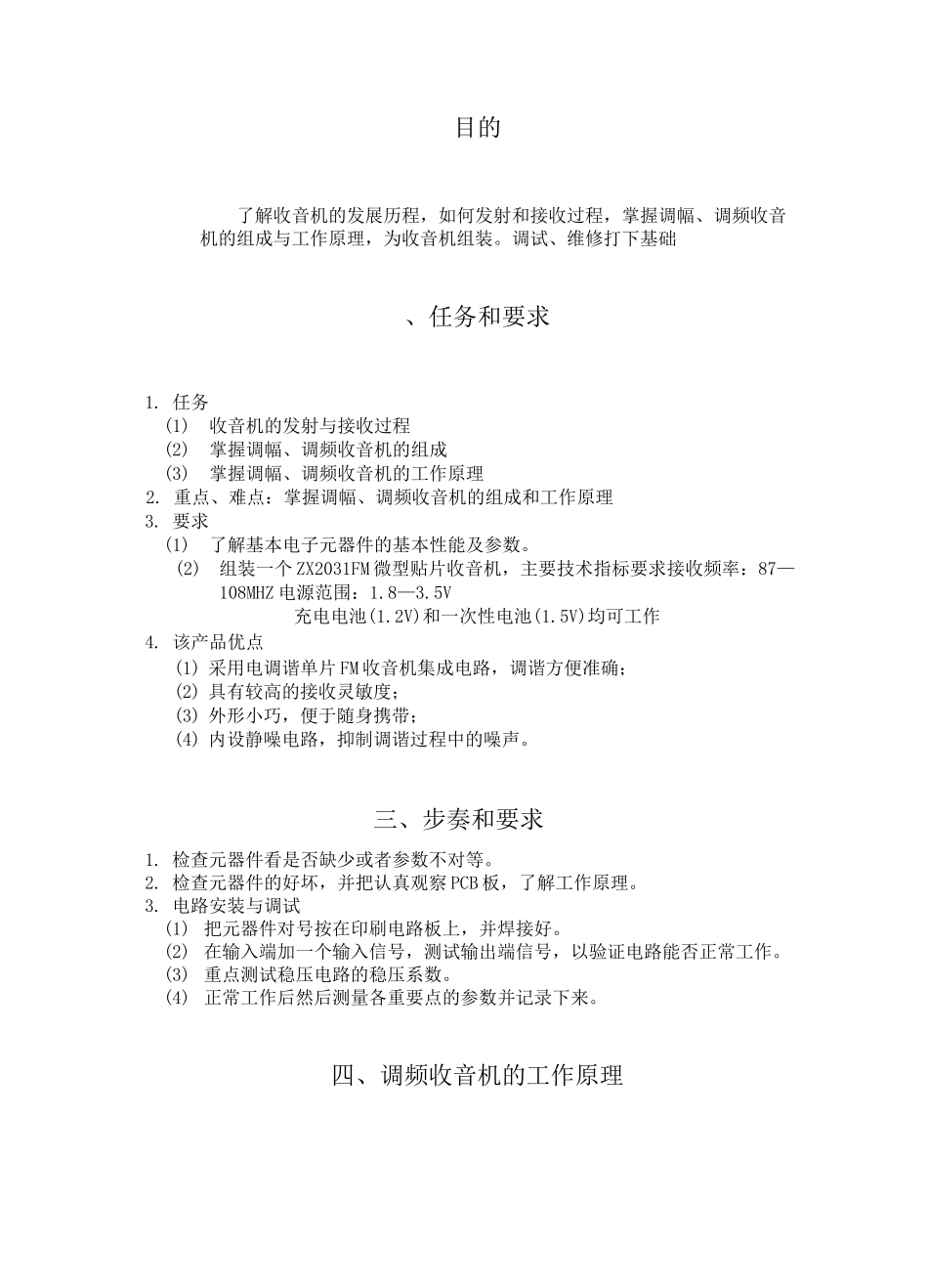

实训总结报告ZX2031FM 微型贴片收音机（SMT 实习）班级：学号：姓名：指导老师报告制作时间：一、目的………………………二、任务和要求………………三、步骤和要求………………四、调频收音机的工作原理…五、实验设备、工具及元器件六、测试要求…………………七、数据处理…………………八、焊接电路板及调试组装…九、注意事项…………………十、感想与收获………………目的了解收音机的发展历程，如何发射和接收过程，掌握调幅、调频收音机的组成与工作原理，为收音机组装。调试、维修打下基础、任务和要求1. 任务(1)收音机的发射与接收过程(2)掌握调幅、调频收音机的组成(3)掌握调幅、调频收音机的工作原理2. 重点、难点：掌握调幅、调频收音机的组成和工作原理3. 要求(1)了解基本电子元器件的基本性能及参数。(2)组装一个 ZX2031FM 微型贴片收音机，主要技术指标要求接收频率：87—108MHZ 电源范围：1.8—3.5V充电电池(1.2V)和一次性电池(1.5V)均可工作4. 该产品优点(1) 采用电调谐单片 FM 收音机集成电路，调谐方便准确；(2) 具有较高的接收灵敏度；(3) 外形小巧，便于随身携带；(4) 内设静噪电路，抑制调谐过程中的噪声。三、步奏和要求1. 检查元器件看是否缺少或者参数不对等。2. 检查元器件的好坏，并把认真观察 PCB 板，了解工作原理。3. 电路安装与调试(1) 把元器件对号按在印刷电路板上，并焊接好。(2) 在输入端加一个输入信号，测试输出端信号，以验证电路能否正常工作。(3) 重点测试稳压电路的稳压系数。(4) 正常工作后然后测量各重要点的参数并记录下来。四、调频收音机的工作原理1. 超外差收音机是由 FM 信号输入、调谐回路、变频回路、本振回路、混频回路、选频回路、中放回路、鉴频回路、音频放大回路组成。2. 调频收音机方框图3.原理图(1)FM 收音机集成电路 SC1088 引脚功能引脚功能引脚功能引脚功能引脚功能1静噪输出5本真调谐回路9IF 输入13限幅器失调电压电容2音频输出6IF 反馈10IF 先付放大器的低通电容器14接地3AF 环路滤波71dB 放大器的低通电容器11射频信号输入15全通滤波电容搜索调谐输入4VCC8IF 输出12射频信号输入16点调谐 AFC 输出（2）输入部分该收音机没有外接天线，直接利用耳机（当做天线）接受电台信号。电台信号从图中二端口中的 1 输入。电感 L2,L3 与电容 C14 组成带通滤波电路，带通约为87MHz—108MHz。电台信号通过带通滤波电路之后被送入芯片 LS1088 ...
