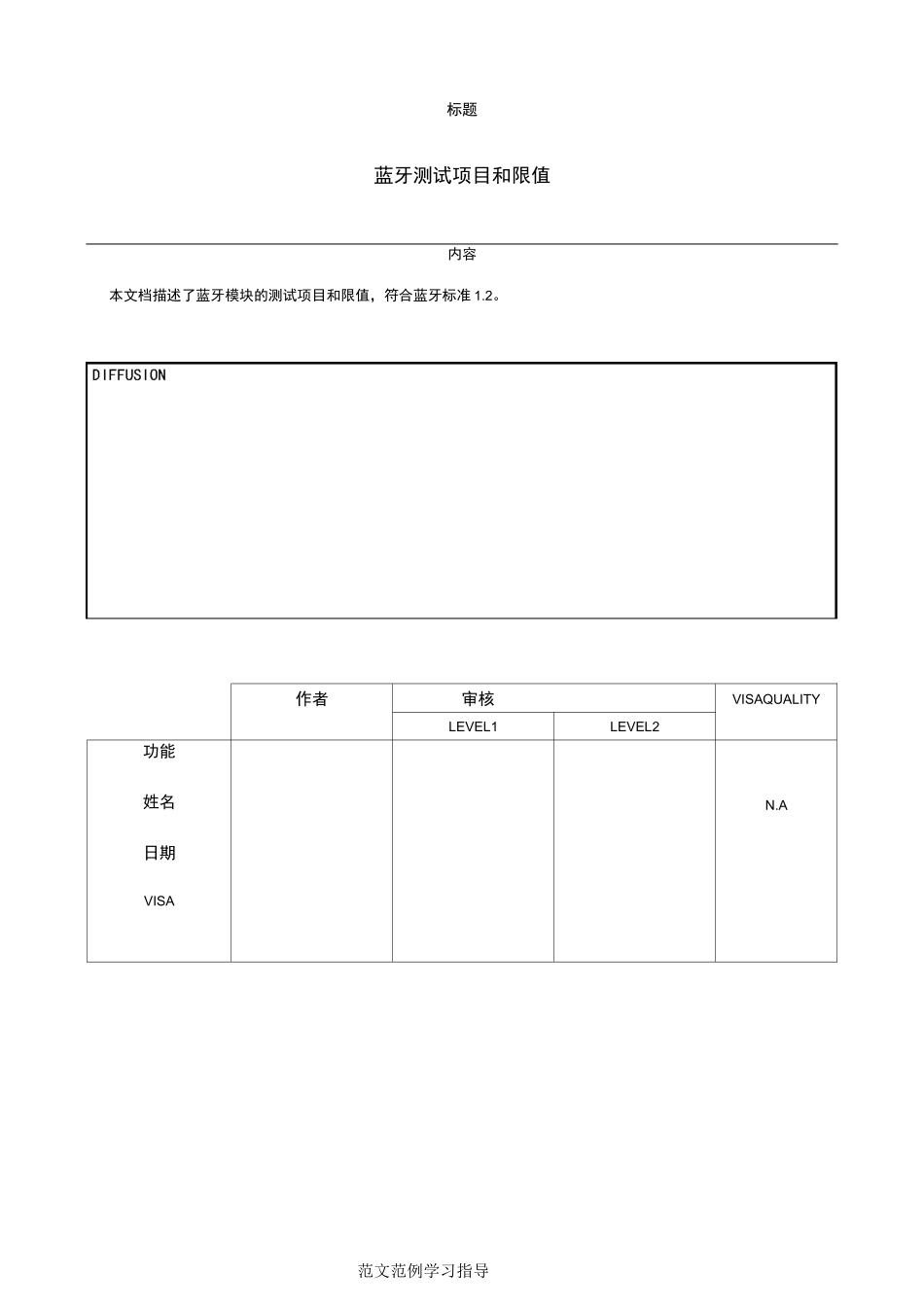

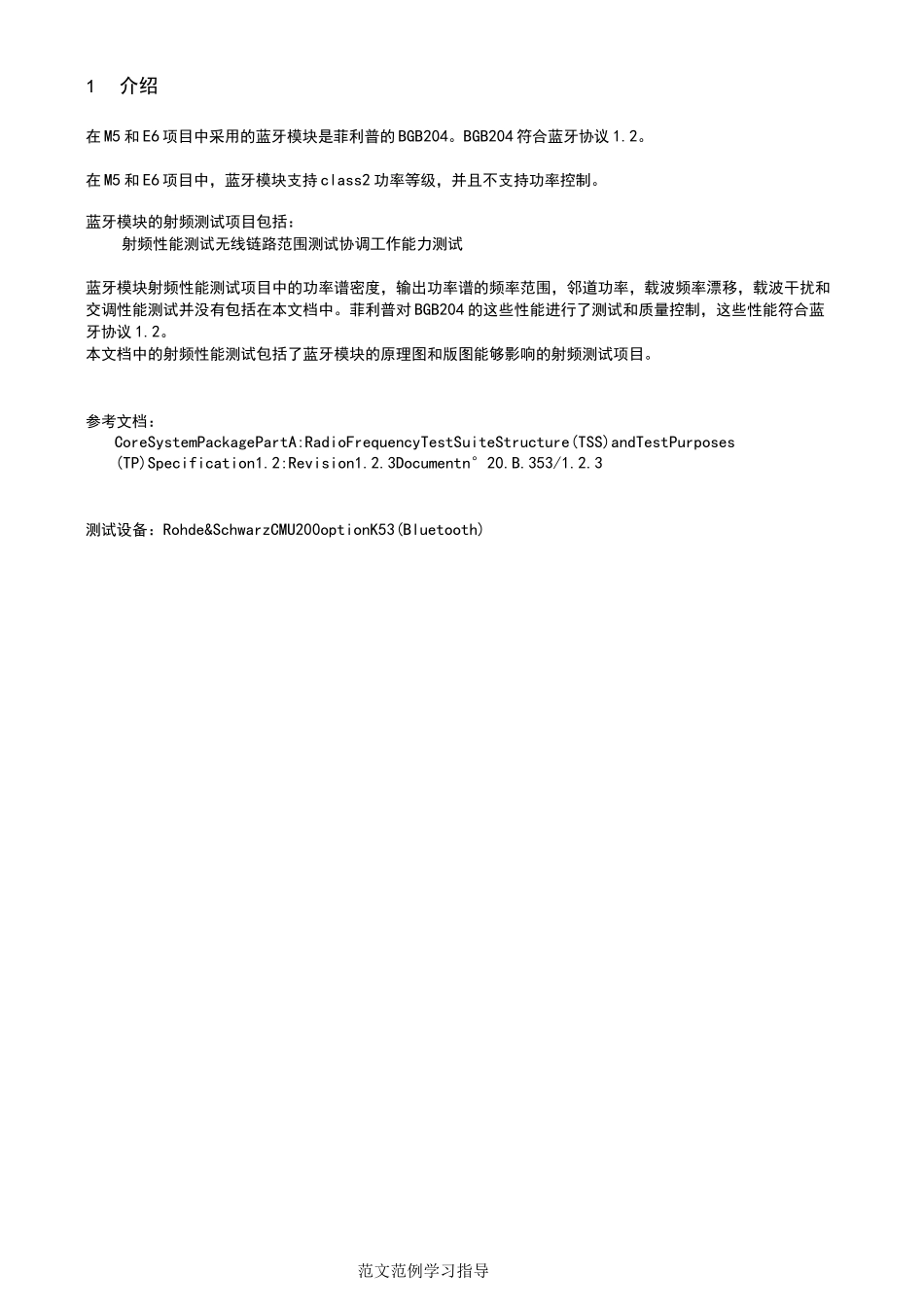

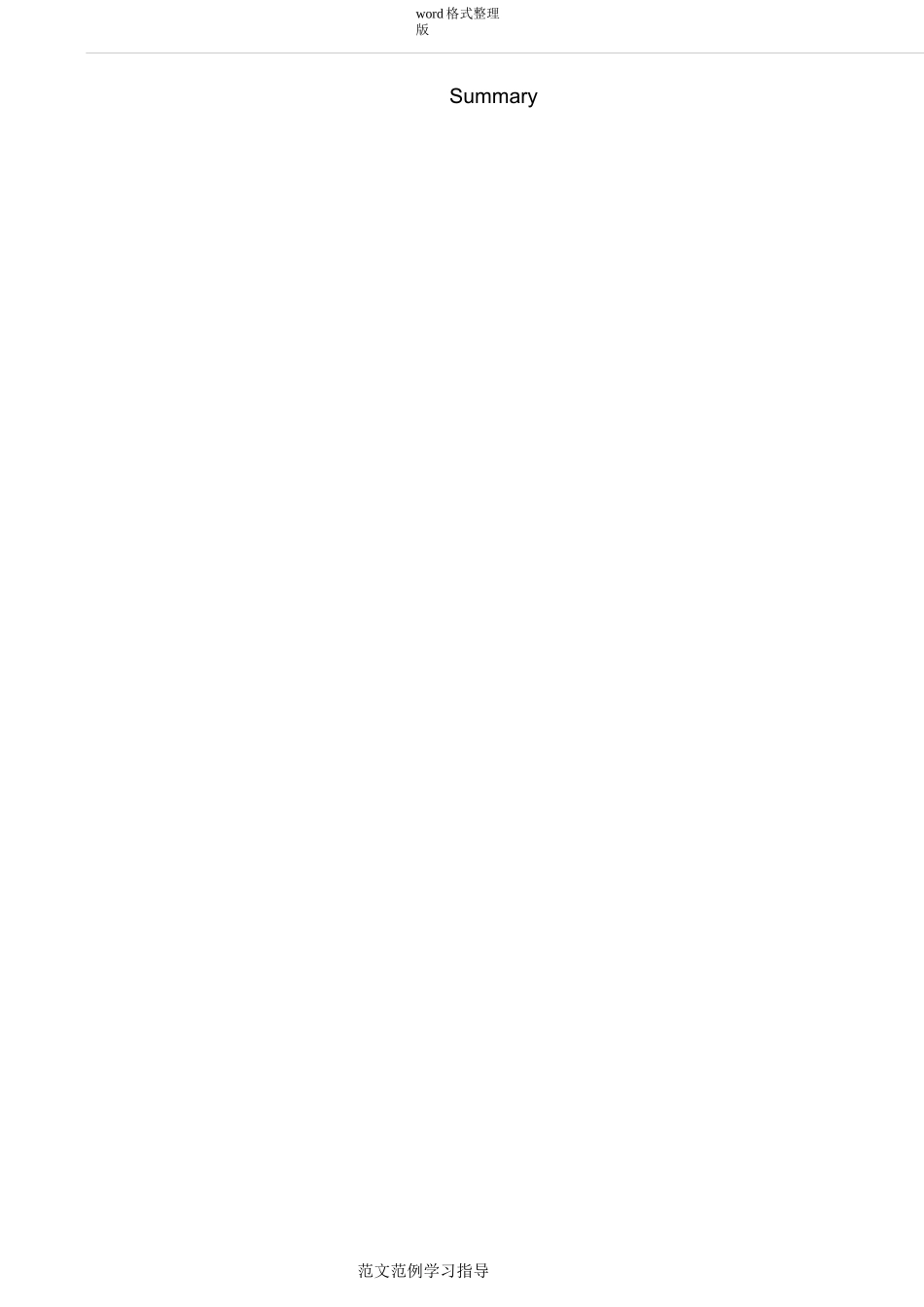

范文范例学习指导标题蓝牙测试项目和限值内容本文档描述了蓝牙模块的测试项目和限值，符合蓝牙标准 1.2。作者审核VISAQUALITYLEVEL1LEVEL2功能姓名日期VISAN.Aword 格式整理版范文范例学习指导Summary范文范例学习指导1介绍在 M5 和 E6 项目中采用的蓝牙模块是菲利普的 BGB204。BGB204 符合蓝牙协议 1.2。在 M5 和 E6 项目中，蓝牙模块支持 class2 功率等级，并且不支持功率控制。蓝牙模块的射频测试项目包括：射频性能测试无线链路范围测试协调工作能力测试蓝牙模块射频性能测试项目中的功率谱密度，输出功率谱的频率范围，邻道功率，载波频率漂移，载波干扰和交调性能测试并没有包括在本文档中。菲利普对 BGB204 的这些性能进行了测试和质量控制，这些性能符合蓝牙协议 1.2。本文档中的射频性能测试包括了蓝牙模块的原理图和版图能够影响的射频测试项目。参考文档：CoreSystemPackagePartA:RadioFrequencyTestSuiteStructure(TSS)andTestPurposes(TP)Specification1.2:Revision1.2.3Documentn°20.B.353/1.2.3测试设备：Rohde&SchwarzCMU200optionK53(Bluetooth)word 格式整理版范文范例学习指导范文范例学习指导调制方式：-00001111平均频率偏移Af1avg-01010101平均频率偏移Af2avg-01010101最大频率偏移Af2max跳频方式：无跳频：测试信道0:fTX=2402MHz39:fTX=2441MHz78:fTX=2480MHz跳频：EU 和 US 跳频模式测试条件：常规测试条件和极限测试条件测试限值：：-Af1avg:omin140kHzo max175 kH△f2 max：o min115 kHZ△f2 avg/△f1a vgo Min0.82.3 初始载波频率容许量测试方法：蓝牙模块通过 50ohm 连接器与蓝牙测试设备 CMU 连接。CMU 设置为 signaling 模式，发射功率设置为-70dBm。跳频：EU 和 US 跳频模式测试条件：常规测试条件和极限测试条件测试限值：：最小发射载波频率一 75kHz最大发射载波频率+75kHz2.4 灵敏度测试方法：蓝牙模块通过 50ohm 连接器与蓝牙测试设备 CMU 连接。CMU 设置为 signaling 模式，发射功率设置为-70dBm。包类型：DH1调制方式：PRBS9 跳频方式：无跳频：测试信道 0：fTX=2402MHz39：fTX=2441MHz78：fTX=2480MHz跳频：EU 和 US 跳频模式测试条件：常规测试条件和极限测试条件测试限值：：最大 0.1%word 格式整理版范文范例学习指导2.5 灵敏度限值测试方法：蓝牙模块通过 50ohm 连接器与蓝牙测试设备 CMU 连接。CMU 设置为 signaling 模式。包类型...
