公路工程造价文件的编制与审查（路面、桥涵工程）VIP免费

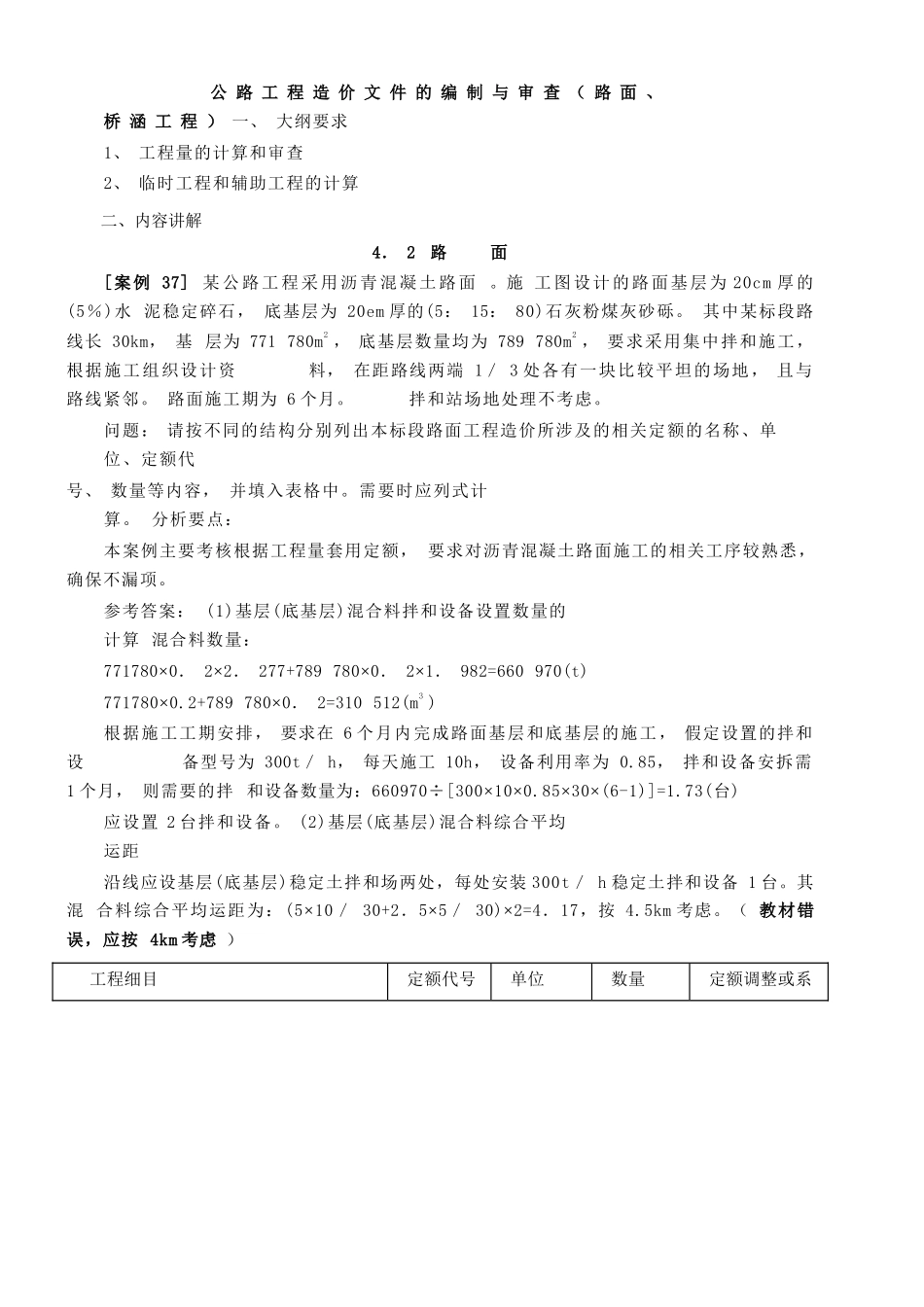

公路工程造价文件的编制与审查（路面、桥涵工程）一、大纲要求1、工程量的计算和审查2、临时工程和辅助工程的计算二、内容讲解4．2路面[案例37]某公路工程采用沥青混凝土路面。施工图设计的路面基层为20cm厚的(5％)水泥稳定碎石，底基层为20em厚的(5：15：80)石灰粉煤灰砂砾。其中某标段路线长30km，基层为771780m2，底基层数量均为789780m2，要求采用集中拌和施工，根据施工组织设计资料，在距路线两端1／3处各有一块比较平坦的场地，且与路线紧邻。路面施工期为6个月。拌和站场地处理不考虑。问题：请按不同的结构分别列出本标段路面工程造价所涉及的相关定额的名称、单位、定额代号、数量等内容，并填入表格中。需要时应列式计算。分析要点：本案例主要考核根据工程量套用定额，要求对沥青混凝土路面施工的相关工序较熟悉，确保不漏项。参考答案：(1)基层(底基层)混合料拌和设备设置数量的计算混合料数量：771780×0．2×2．277+789780×0．2×1．982=660970(t)771780×0.2+789780×0．2=310512(m3)根据施工工期安排，要求在6个月内完成路面基层和底基层的施工，假定设置的拌和设备型号为300t／h，每天施工10h，设备利用率为0.85，拌和设备安拆需1个月，则需要的拌和设备数量为：660970÷[300×10×0.85×30×(6-1)]=1.73(台)应设置2台拌和设备。(2)基层(底基层)混合料综合平均运距沿线应设基层(底基层)稳定土拌和场两处，每处安装300t／h稳定土拌和设备1台。其混合料综合平均运距为：(5×10／30+2．5×5／30)×2=4．17，按4.5km考虑。（教材错误，应按4km考虑）工程细目定额代号单位数量定额调整或系数石灰粉煤灰砂砾基层15cm2-1-7-291000m2789．78石灰粉煤灰砂砾基层，每增减Icm2—1-7-301000m2789．785摊铺机铺筑底基层2—1-9-121000m2789．78水泥稳定碎石基层15cm2—1-7-51000m2771．78水泥稳定碎石基层每增减1cm2-1-7-61000m2771．785摊铺机铺筑基层2-I-9-111000m2771。7815t自卸汽车运第一个1km2—1-8-211000m3310．51215t自卸汽车运，每增运0．5km1—1-8-221000m3310．5126厂拌设备安拆2-1—10-41座2注：基层稳定土混合料运输采用12-15t的自卸汽车均为正确答案。“15t自卸汽车运，每增运0．5km”项定额调整系数应改为：6[案例38]某三级公路沥青路面项目，路线长35km，路基宽8．5m，行车道宽7m。路面结构：上面层为4cm中粒式沥青混凝土，下面层为5cm粗粒式沥青混凝土，基层为25cm水泥稳定砂砾(路拌)，垫层为20cm砂砾(基层、垫层宽度7．5m)。问题：根据上述资料列出本项目路面工程造价所涉及的工程细目名称、定额代号、单位、工程数量等内容，并填入表格中。需要时应列式计算或文字说明。分析要点：本案例主要考核根据工程量套用定额，要求对路面工程施工的相关工序较熟悉，确保不漏项。参考答案：(1)路面工程数量的计算基层、底基层、透层数量：35000×7．5=262500(m2)黏层数量：35000×7=245000(m2)面层沥青混合料数量：粗粒式：35000×7×0．05=12250(m3)中粒式：35000×7×0．04=9800(m3)合计：12250+9800=22050(m3)质量：12250×2．365+9800×2．358=52080(t)(2)混合料拌和设备设置数量的计算根据题目中给定的条件，路面基层采用路拌法施工，不需要设置集中拌和设备，因此，仅需要设置面层沥青混合料拌和设备。假定设置的拌和设备型号为160t／h，每天施工8h，设备利用率为0．8，拌和设备安拆需1个月，则：52080÷(160×8×0．8×30)+1=2．7，设置1处拌和站，路面面层可以在3个月内完成施工。根据路面合理标段划分的要求，本项目设置1台拌和设备是合适的。(3)混合料综合平均运距本项目设置拌和站1处，假定设置在路线的中点，其混合料综合平均运距为：35÷2÷2=8.75，按9km考虑。工程细目定额代号单位数量定额调整或系数砂砾垫层厚20cm压实厚度15em2—1-]—121000m2262．5每增减lcm2—1—1—171000m2262．55水泥稳定砂砾(5％)厚25cm压实厚度15cm2-1-2-51000m2262．5人工及压实机械调整(教材错误，不需调整)每增减1cm2-1-2-61000m2262．510沥青透层2-2-16-31000m2262．5沥青黏层2-2-16-51000m2245沥青混凝土混合料拌和粗粒式2-2-114112．(160t/h以内)000m325中粒式2-2-11...
