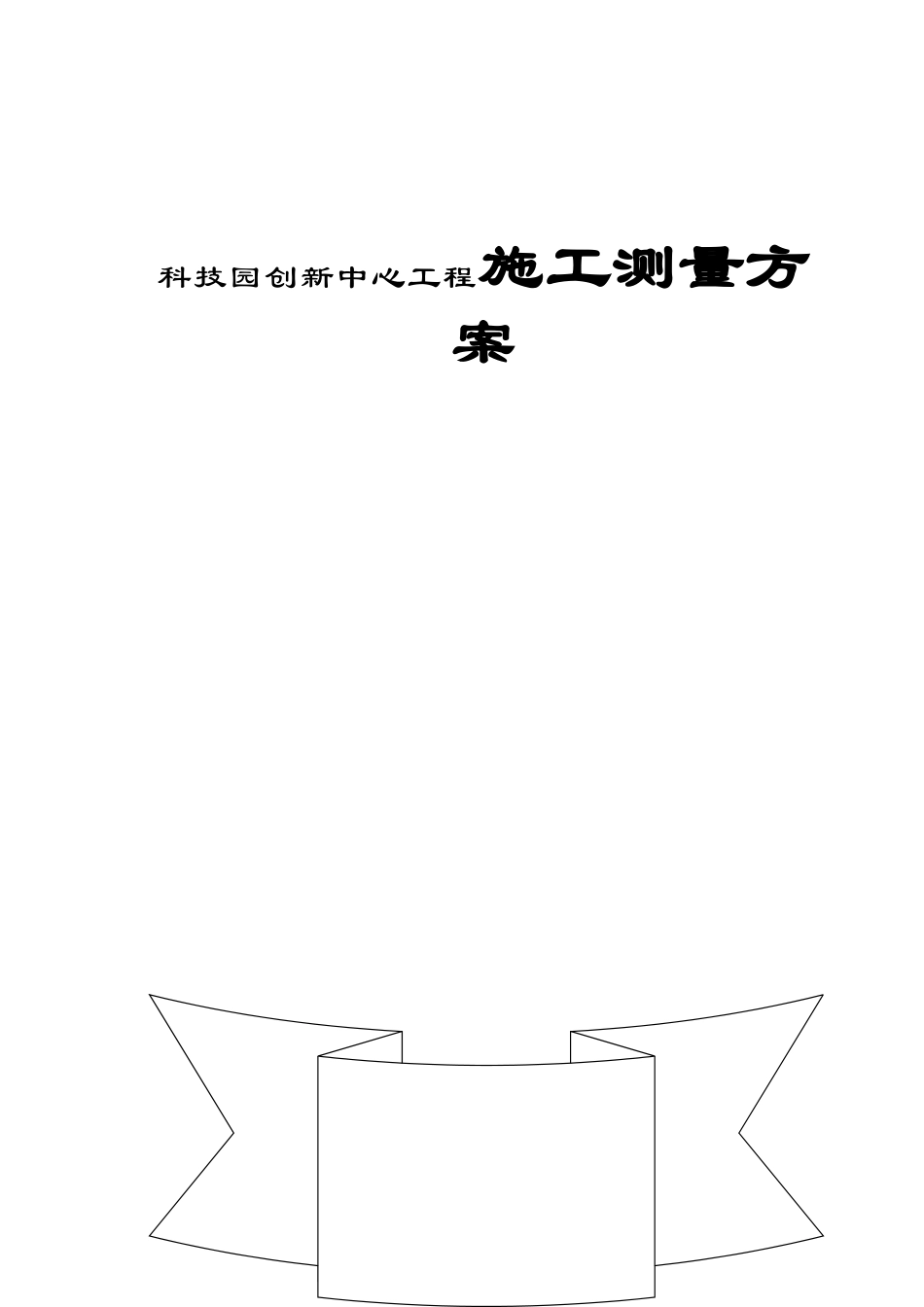

科技园创新中心工程施工测量方案VIP免费

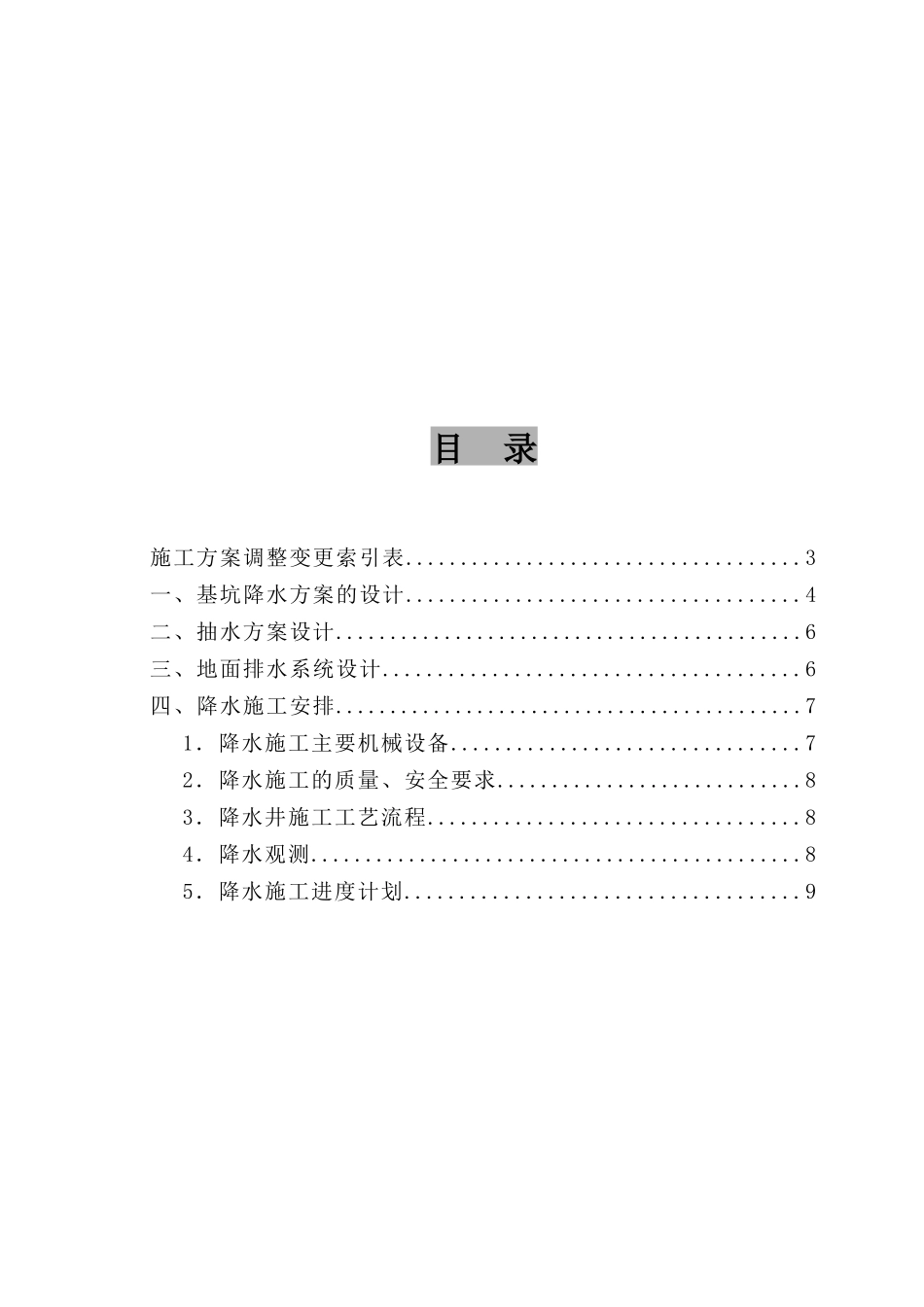

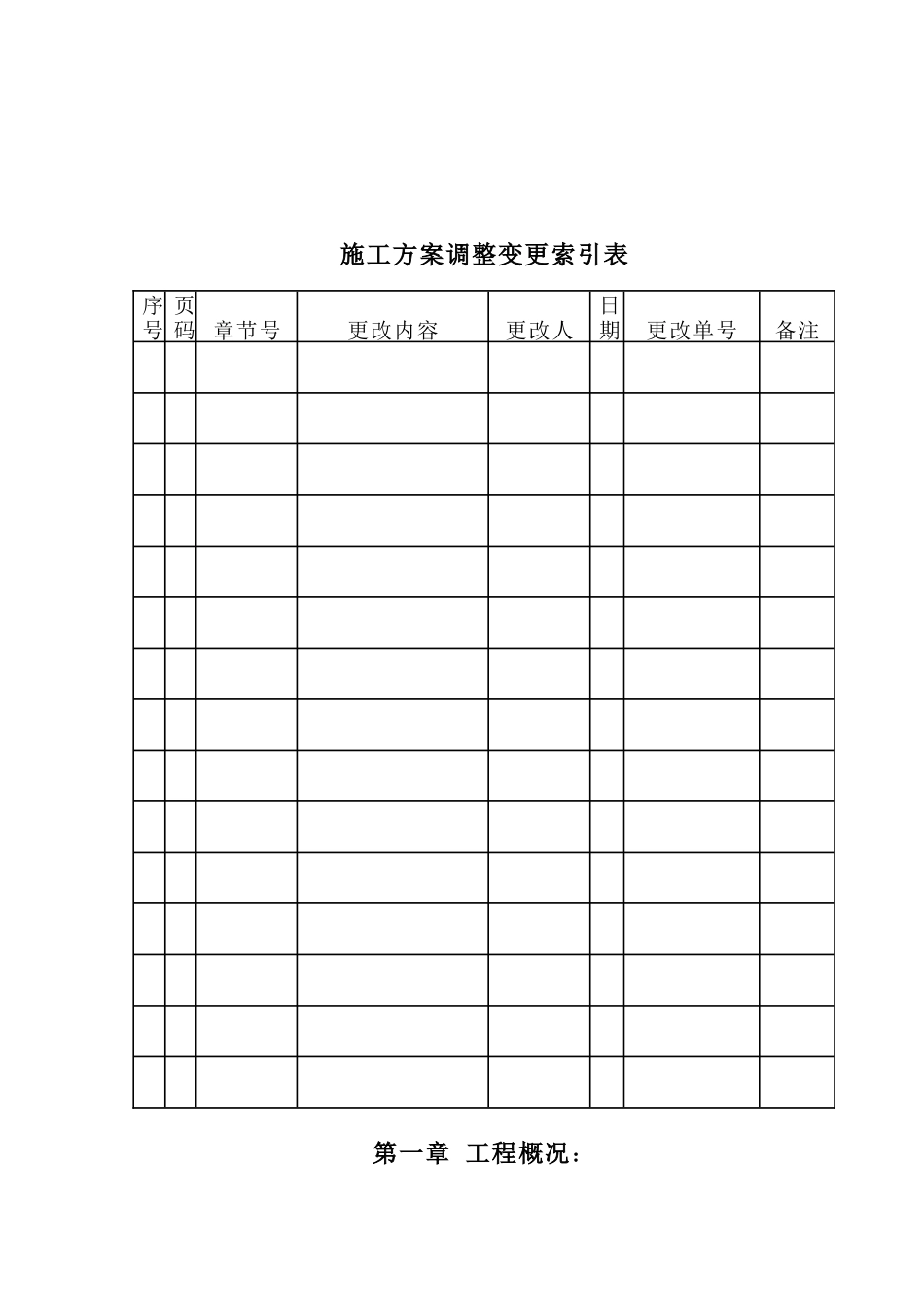

科技园创新中心工程施工测量方案目录施工方案调整变更索引表....................................3一、基坑降水方案的设计....................................4二、抽水方案设计...........................................6三、地面排水系统设计......................................6四、降水施工安排...........................................71．降水施工主要机械设备................................72．降水施工的质量、安全要求............................83．降水井施工工艺流程..................................84．降水观测.............................................85．降水施工进度计划....................................9施工方案调整变更索引表序号页码章节号更改内容更改人日期更改单号备注第一章工程概况：1.1工程简介：序号项目内容1工程名称清华科技园创新中心2工程业主清华科技园建设股份有限公司3地理位置北京市海淀区清华大学科技园区4设计单位建设部建筑设计院5中标范围土建工程（土方、结构、粗装修），照明系统，动力系统（埋管、穿线），弱电系统（埋管），变配电预埋，给排水系统，空调系统1.2设计特点序号项目内容1建筑功能本工程为办公楼。地下室为停车库及设备用房；地上为办公及各种附属用房。2建筑特点建筑物层数自前至后依次增加，既丰富了立面效果，又使建筑物平添几分雄伟气势，高达1.50m的室外台阶，有效地突出了正立面入口，为本工程办公楼的使用功能做出了恰当的诠释。3结构形式基础结构形式筏板基础主体结构形式框剪结构屋盖结构形式钢筋砼平屋顶、钢结构网架4建筑层数地上17层地下3层5建筑横轴编号1～14纵轴编号A~K平面横轴距离（m）110.50纵轴距离（m）50.50第二章测量准备2.1测量依据：《工程测量规范》(GB50026-93)；测绘院给定的场区平面、高程测量成果；工程施工图纸。2.2测量准备：对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定，检验施工测量人员的上岗证书，井对施工测量人员进行有关的技术交底。根据图纸条件及工程内部结构特征确定平面控制网形式及组成。第三章场区平面控制网的测设3.1场区平面控制网布设原则：1.平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2.布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3.选点应选在通视条件良好、安全、易保护的地方；4.桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；3.2场区平面控制网的布设：1．首级控制网的布设：根据北京市有关部门的规定，建筑物定位桩必须由北京市测绘院测定。因此，首级控制网由测绘院所定桩位组成。2．轴线控制网的测设：首级控制网布设完成后，依据结构平面图上有关柱、墙体、洞口详细位置关系确定建筑物须定位的主轴线，然后以首级控制网为基准，采用极坐标或直角坐标定位放样的方法定出建筑物主轴线的控制桩，经角度、距离校测符合点位限差要求后，作为该建筑的轴线控制网。轴线控制桩的布设上图所示：轴线控制网的精度等级根据《工程测量规范》要求，控制网的技术指标必须符合下表的规定。轴线控制网精度技术指标表等级测角中误差(″)边长相对中误差一级±51/30000地下结构施工平面控制采用外控法，进场并办理控制点移交手续后，首先对场区内平面控制点进行复核。经核对无误后，依据施工图及控制点进行施工主要轴线的测设，并将控制轴线向外偏移1m，在其延长线上适当位置设立轴线控制桩（轴线控制桩位置不宜离建筑物太近，以防基坑位移造成控制桩位置偏差），作为土方开挖及地下室施工阶段平面放线的依据。四、高程控制网的建立<一>高程控制网的布设原则1.为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的水准基点（至少应提供三个），采用0.3mm级精度的ZeissDini-10电子精密水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。2.高程控制网的精度，不低于三等水准的精度。3.在布设附合水准路线...
