高压计量装置安装更换作业指导书

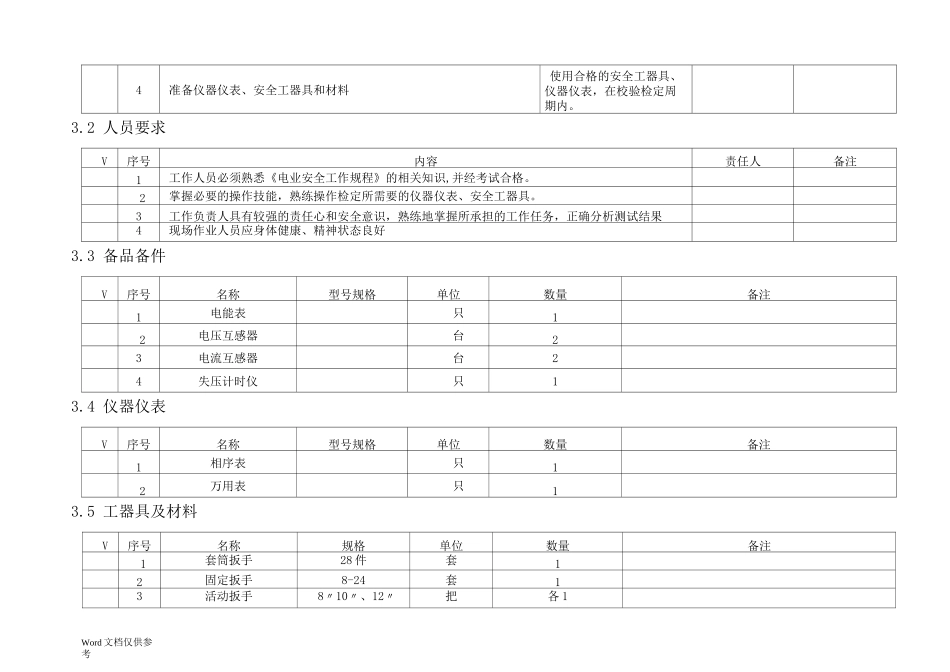

Word 文档仅供参考Q/XXX高压计量装置安装/更换作业指导书（范本）编写：年月日审核：年月日批准：年月日工作负责人：作业日期:年月日时至安徽省电力公司1 适用范围本作业指导书适用于 XX 供电公司变电站及所辖用户高压电能计量装置安装/更换工作。Word 文档仅供参考2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。本作业指导书出版时,所有版本均为有效。所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。GB1207-1997 电压互感器GB1208-1997 电流互感器GB/T16934-1997 电能计量柜DL/T825-2002 电能计量装置安装接线规则DL/T448-2000 电能计量装置技术管理规程《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》GB50168-92 电气装置安装工程电缆线路施工及验收规范GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范3 安装/更换前工作安排3.1 工作前准备V序号内容标准责任人备注1根据计划安排，确定工作项目,组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项要求所有工作人员都明确本次测试工作的作业内容、作业标准、安全注意事项2根据现场工作时间和工作内容填写工作票工作票填写正确3根据工作任务准备图纸、资料。明确设备状况Word 文档仅供参考4准备仪器仪表、安全工器具和材料使用合格的安全工器具、仪器仪表，在校验检定周期内。3.2 人员要求V序号内容责任人备注1工作人员必须熟悉《电业安全工作规程》的相关知识,并经考试合格。2掌握必要的操作技能，熟练操作检定所需要的仪器仪表、安全工器具。3工作负责人具有较强的责任心和安全意识，熟练地掌握所承担的工作任务，正确分析测试结果4现场作业人员应身体健康、精神状态良好3.3 备品备件V序号名称型号规格单位数量备注1电能表只12电压互感器台23电流互感器台24失压计时仪只13.4 仪器仪表V序号名称型号规格单位数量备注1相序表只12万用表只13.5 工器具及材料V序号名称规格单位数量备注1套筒扳手28 件套12固定扳手8-24套13活动扳手8〃10〃、12〃把各 1Word 文档仅供参考4钢丝钳8〃把15尖嘴钳6〃把16斜口钳把17剥线钳把18电工刀把19钻头10mm、6mm根若干10电钻13mm把111十字螺丝刀3〃4〃把各 212一字螺丝刀3〃、4〃把各 213仪表螺丝刀十字、...
