读数、测量显微镜检定装置技术报告

读数、测量显微镜检定装置技术报告_第1页
1/12
读数、测量显微镜检定装置技术报告_第2页
2/12
读数、测量显微镜检定装置技术报告_第3页
3/12

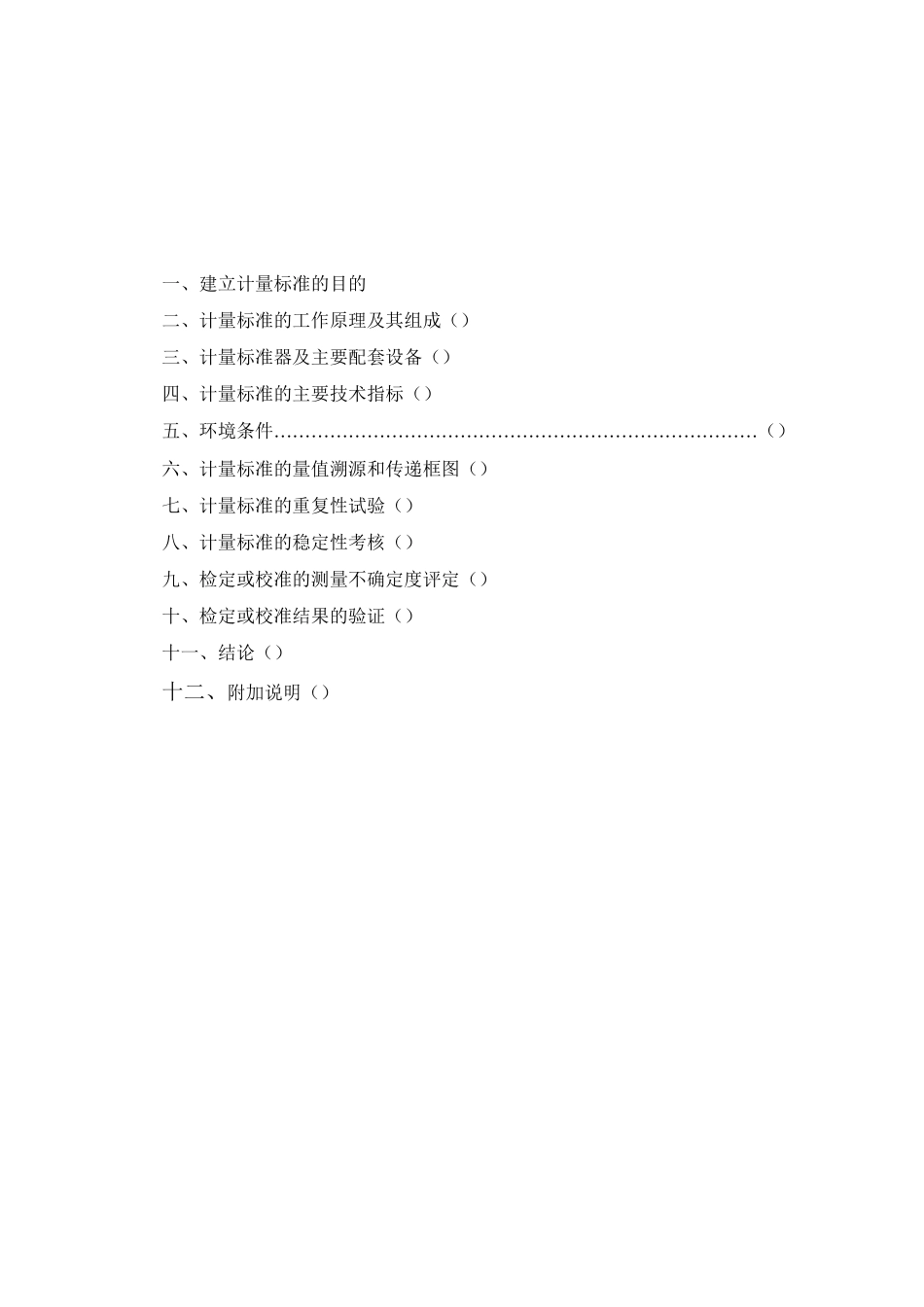

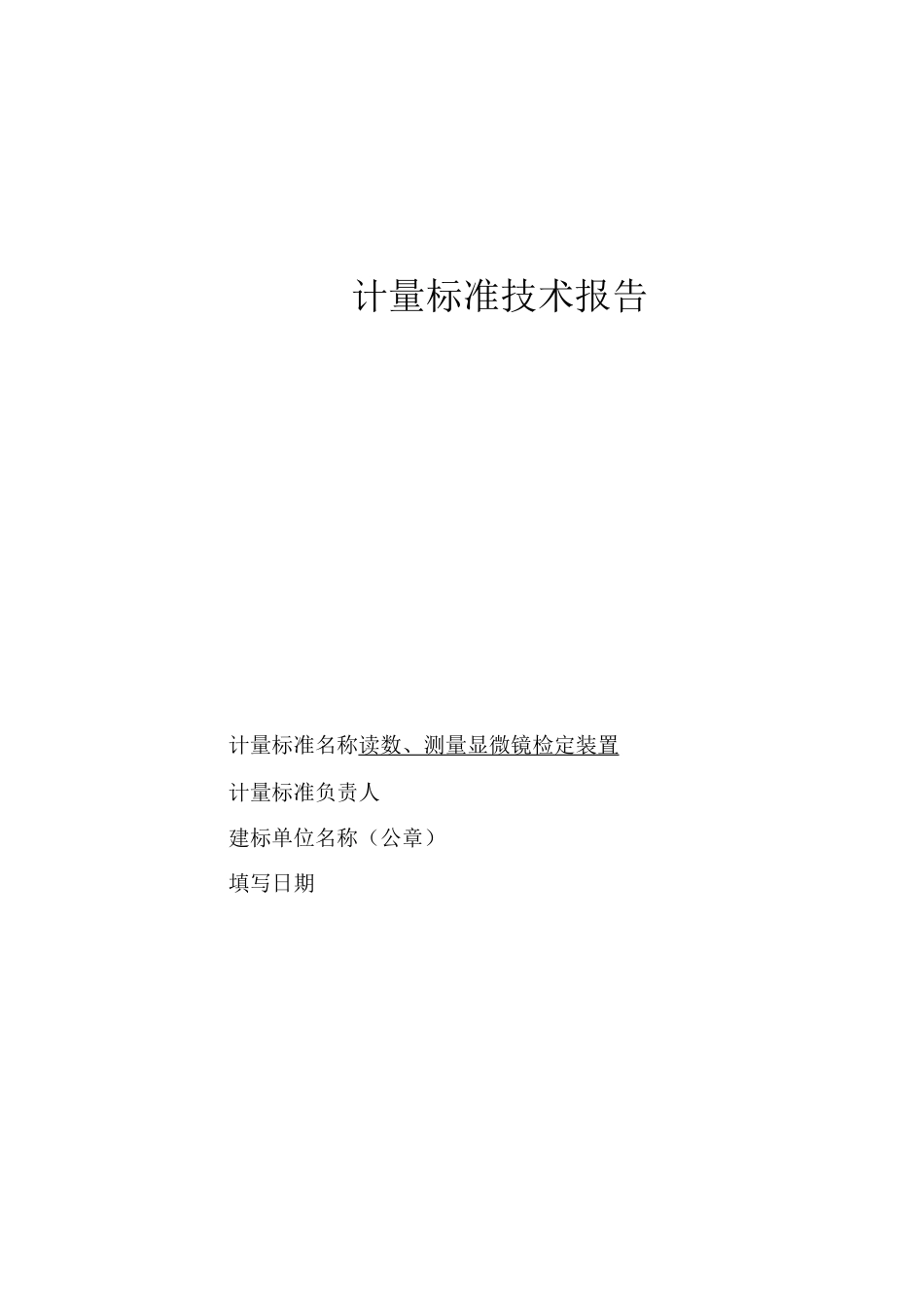

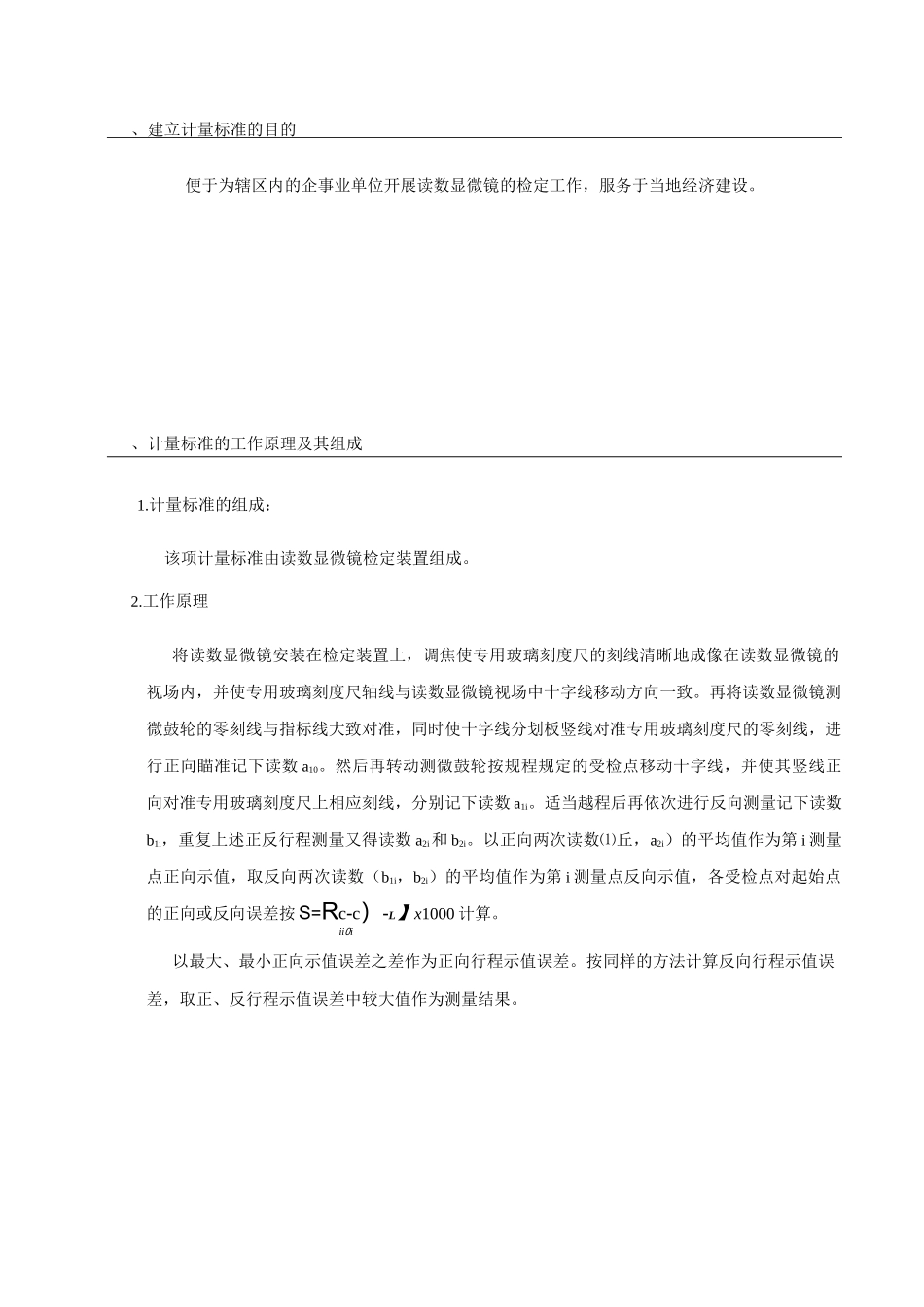

计量标准技术报告计量标准名称读数、测量显微镜检定装置计量标准负责人建标单位名称(公章)填写日期一、建立计量标准的目的二、计量标准的工作原理及其组成()三、计量标准器及主要配套设备()四、计量标准的主要技术指标()五、环境条件……………………………………………………………………()六、计量标准的量值溯源和传递框图()七、计量标准的重复性试验()八、计量标准的稳定性考核()九、检定或校准的测量不确定度评定()十、检定或校准结果的验证()十一、结论()十二、附加说明()、建立计量标准的目的便于为辖区内的企事业单位开展读数显微镜的检定工作,服务于当地经济建设。、计量标准的工作原理及其组成1.计量标准的组成:该项计量标准由读数显微镜检定装置组成。2.工作原理将读数显微镜安装在检定装置上,调焦使专用玻璃刻度尺的刻线清晰地成像在读数显微镜的视场内,并使专用玻璃刻度尺轴线与读数显微镜视场中十字线移动方向一致。再将读数显微镜测微鼓轮的零刻线与指标线大致对准,同时使十字线分划板竖线对准专用玻璃刻度尺的零刻线,进行正向瞄准记下读数 a10。然后再转动测微鼓轮按规程规定的受检点移动十字线,并使其竖线正向对准专用玻璃刻度尺上相应刻线,分别记下读数 a1i。适当越程后再依次进行反向测量记下读数b1i,重复上述正反行程测量又得读数 a2i和 b2i。以正向两次读数⑴丘,a2i)的平均值作为第 i 测量点正向示值,取反向两次读数(b1i,b2i)的平均值作为第 i 测量点反向示值,各受检点对起始点的正向或反向误差按 S=Rc-c)-L】x1000 计算。ii0i以最大、最小正向示值误差之差作为正向行程示值误差。按同样的方法计算反向行程示值误差,取正、反行程示值误差中较大值作为测量结果。三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔测微尺lOmmxlOmm(0〜10)mmU=0.5ym,k=3要配套设备干湿温度计272 型(-10〜50)°C(10〜90)%RH温度:MPE:±2.0C 湿度:±5%RH(40〜70)C;±7%RH(<40C或>70C)塞尺(0.02〜0.5)mm(0.02〜0.5)mm合格四、计量标准的主要技术指标1. 测量范围:(0〜10)mm2. 不确定度:U=0.5ym,k=3五、环境条件序号项目要求实际情况结论1温度(20±5)°C(17~24)C合格七、计量标准的重复性试验选一台读数显微镜,单向重复瞄准 15 次,得到一组测量列如下表所示序号测量值 ...
