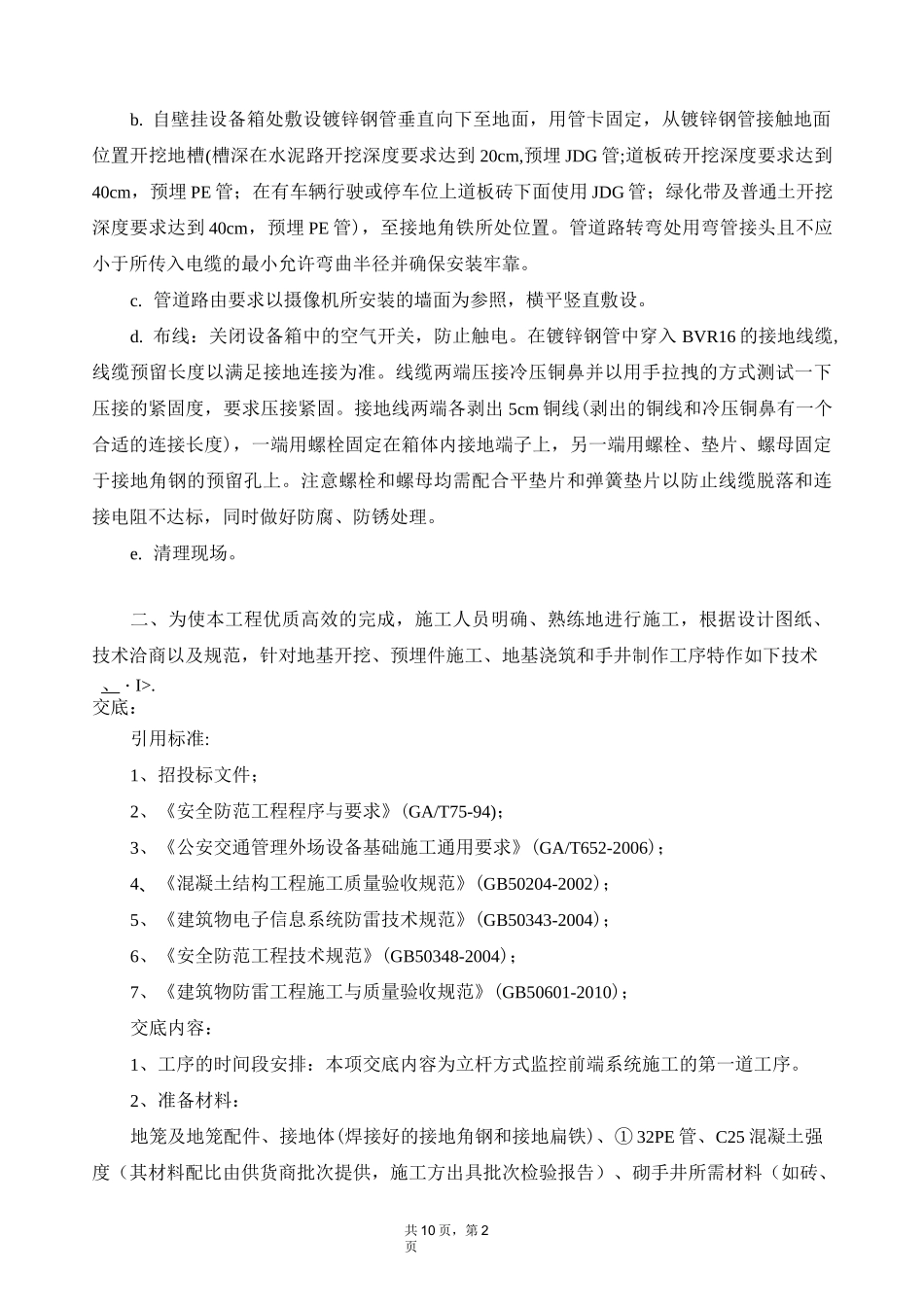

共 10 页，第 1页附件 4：施工技术交底一、为使本工程优质高效的完成，施工人员明确、熟练地进行施工，根据设计图纸、技术洽商以及规范，针对壁挂安装方式的如下技术交底：引用标准:1、招投标文件；2、《安全防范工程程序与要求》(GA/T75-94)；3、《公安交通管理外场设备基础施工通用要求》(GA/T652-2006)；4、《安全防范工程技术规范》GB50348-2004；5、《建筑物防雷工程施工与质量验收规范》(GB50601-2010)；交底内容：1. 准备材料：摄像机，壁挂支架(根据需要选用合适点的长度)，壁挂式背包箱，防雷接地线缆BVR16 一根(根据需要截取长度)，冷压铜鼻 2 个，① 20 的镀锌薄壁钢管，镀锌钢管弯管接头，膨胀螺栓，接地角钢 1 根，管卡，M10 螺栓、螺母、弹簧垫片、平垫片。以上螺栓螺母均为高强度不锈钢材质，安全防护栏，警示牌。2. 准备工具：膨胀螺栓，电镐(用于水泥路面，，液压钳，铁锹，榔头，扳手、螺丝刀，设备箱钥匙，冲击钻，登高工具，安全帽，安全服。3. 摄像机、壁挂式支架及背包箱安装：a. 按照图纸要求选取壁挂支架并确定背包箱的安装位置。b. 以壁挂支架底面、背包箱底面的安装孔为模板，在墙壁上画出打孔位置，并打孔。c. 装入 4 个 M10 或 12 膨胀螺栓，然后把电源线、网线穿过壁挂支架，并将壁挂支架、背包箱固定在墙壁上。d. 将摄像机装在壁挂支架上，并将摄像机机连接到背包箱的电源线、网线接好。e. 背包箱安装参照网络摄像机、背包箱安装及调试的技术交底4. 防雷接地安装：a.选取靠近壁挂摄像机所安装墙面附近的地面点位挖坑，深度要求 30cm 左右。所选位置必须距离人行通道 100cm 以外，并尽量选取地质较软的地面。将接地角钢用榔头夯入坑底角铁露出坑底不高于 15cm。共 10 页，第 2页b. 自壁挂设备箱处敷设镀锌钢管垂直向下至地面，用管卡固定，从镀锌钢管接触地面位置开挖地槽(槽深在水泥路开挖深度要求达到 20cm,预埋 JDG 管;道板砖开挖深度要求达到40cm，预埋 PE 管；在有车辆行驶或停车位上道板砖下面使用 JDG 管；绿化带及普通土开挖深度要求达到 40cm，预埋 PE 管)，至接地角铁所处位置。管道路转弯处用弯管接头且不应小于所传入电缆的最小允许弯曲半径并确保安装牢靠。c. 管道路由要求以摄像机所安装的墙面为参照，横平竖直敷设。d. 布线：关闭设备箱中的空气开关，防止触电。在镀锌钢管中穿入 BVR16 的接地线缆,线缆预留长度以满足接地连接为准。线缆两端压接...
