市政道路工程临时施工用电专项方案VIP免费

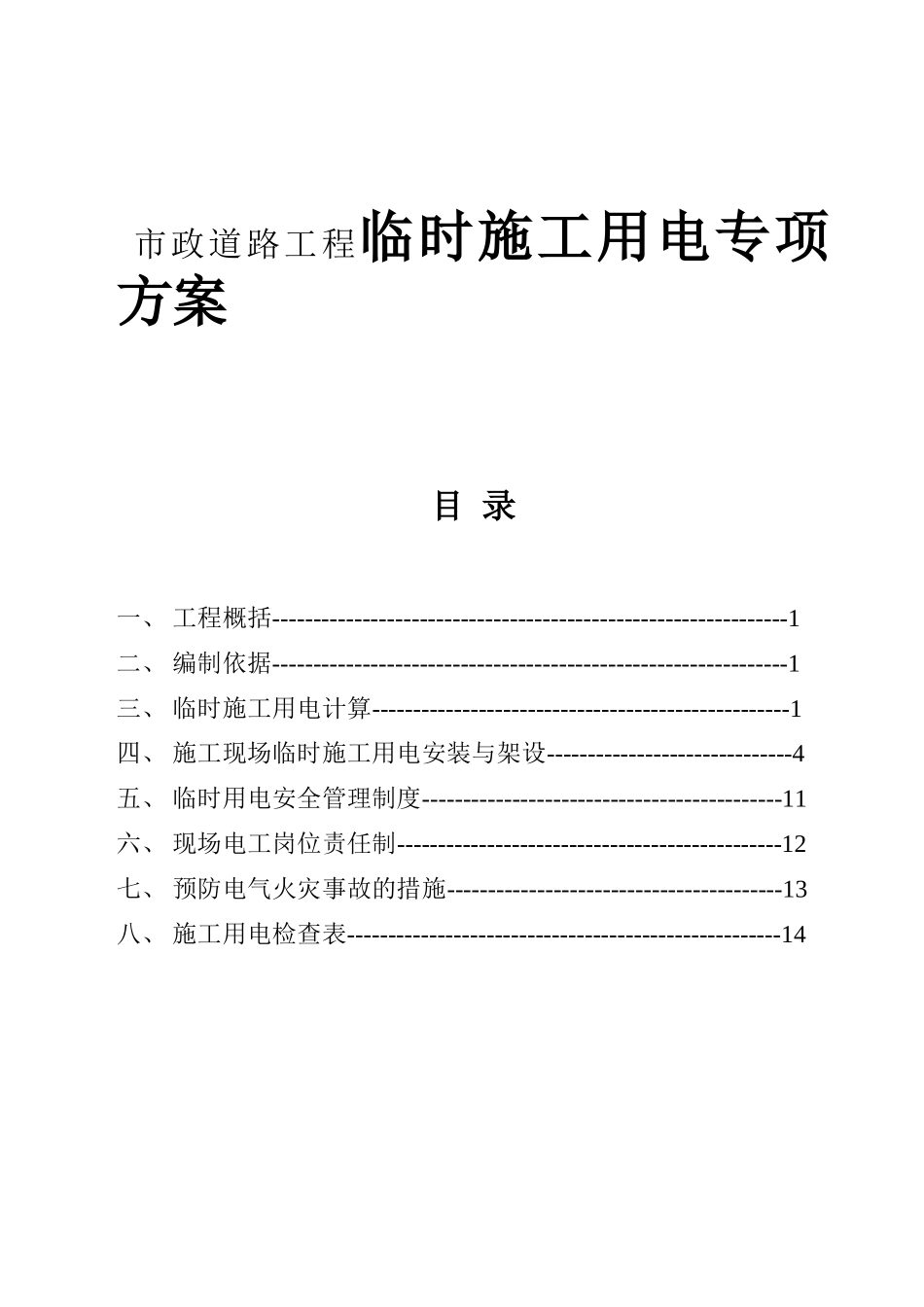

市政道路工程临时施工用电专项方案目录一、工程概括---------------------------------------------------------------1二、编制依据---------------------------------------------------------------1三、临时施工用电计算---------------------------------------------------1四、施工现场临时施工用电安装与架设------------------------------4五、临时用电安全管理制度--------------------------------------------11六、现场电工岗位责任制-----------------------------------------------12七、预防电气火灾事故的措施-----------------------------------------13八、施工用电检查表-----------------------------------------------------14一、工程概况：本工程为昆明呈贡新城区前新路网-新月路市政道路工程，道路走向呈西—东向，地势由西向东方向逐渐升高，昆玉高速公路从新月路K3+000处穿过，本工程项目为新月路全长3870米，里程桩号为：K0+000~K2+980和K3+040~K3+870，路线起点位于大渔片区，止点与前元路相接。正常道路红线宽度为60米，技术标准为城市主干道Ⅰ级标准，道路横断面组成为：5m中央绿化带+2×14.5米机动车道+2×13m人行道及非机动车道；道路交叉口在进行设计时对其进行了拓宽，进口拓宽7米，出口道拓宽了4米。本项目工程施工内容为：路基工程、路面工程、涵洞工程、雨水管网、污水管网、照明施工、8cm厚粗粒式沥青砼及施工图所含内容（除电力管道、电信管道、煤气管道、自来水管道、交通标线外）。路面结构为：2cmAC-13细混凝土+5cmAC-15中粒式沥青混凝土+8cmAC-30粗粒式沥青碎石+35cm水泥稳定石屑+15cm级配碎石+40cm碎石土。二、编制依据1、JGJ46-2005《施工现场临时用电安全技术规范》2、JTJ59-99《建筑施工安全检查评分标准》3、结合本工程的施工环境和施工条件三、临时施工用电计算1、供电负荷计算⑴、拌和站供电负荷计算：A、用电设备沥青混合料拌和站1座160kw稳定土厂办设备wcq3001台80kw水泵4台8.8kw生活用电30kw合计278.8kw电焊机BX6-3001台36KVA（26.5kw）B、负荷计算：ΣP1278.8×0.73S1电动机==0.5×=198KVAhCOSψ0.86×0.6S2电焊机=K2ΣS2=0.6×36KVA=22KVAΣP330S3照明=K3=1×=30KVACOSψ1SΣ=KΣ（S1+S2+S3）=0.7×(198+22+30)=175KVASΣ175000IJS===266A√3×380√3×380⑵、K2+078箱涵供电负荷计算：A、用电设备砼搅拌机JDY3501台15kw钢筋弯曲机GW-401台3kw钢筋切断机GQ-401台3kw钢筋拉伸机JJK-11台7.5KW插入式振动器HZ-504台6KW平板振动器2台4.4KW水泵4台8.8KW打夯机46KW生活用电10kw合计63.7kw电焊机BX6-3001台36KVA（26.5kw）B、负荷计算：同时用电设备功率需要用量系数5台以下K=0.6，功率因素COSψ=0.6（照明亦然）Ω=动力设备效率，电动机的平均效率，取0.86。电压降5%估算工程用电量ΣP163.7×0.73S1电动机==0.5×=45KVAhCOSψ0.86×0.6S2电焊机=K2ΣS2=0.6×72KVA=44KVAΣP310S3照明=K3=1×=10KVACOSψ1SΣ=KΣ（S1+S2+S3）=0.7×(45+44+10)=69.3KVASΣ69300IJS===105A√3×380√3×380⑶、K3+812盖板涵供电负荷计算：A、用电设备砼搅拌机JDY3501台15kw砂浆搅拌机JS3501台7.5kw钢筋弯曲机GW-401台3kw钢筋切断机GQ-401台3kw钢筋拉伸机JJK-11台7.5KW插入式振动器HZ-504台6KW平板振动器2台4.4KW水泵4台8.8KW打夯机46KW生活用电10kw合计71.2kw电焊机BX6-3001台36KVA（26.5kw）B、负荷计算：同时用电设备功率需要用量系数5台以下K=0.6，功率因素COSψ=0.6（照明亦然）Ω=动力设备效率，电动机的平均效率，取0.86。电压降5%估算工程用电量ΣP171.2×0.73S1电动机==0.5×=50KVAhCOSψ0.86×0.6S2电焊机=K2ΣS2=0.6×72KVA=44KVAΣP310S3照明=K3=1×=10KVACOSψ1SΣ=KΣ（S1+S2+S3）=0.7×(50+44+10)=73KVASΣ73000IJS===111A√3×380√3×3802、供电布置⑴、根据施工平面布置图，拌和场设置一间配电房,安装300A低压配电柜，安装见安装示意图。⑵、K2+078箱涵和K3+812钢筋砼盖板涵分别配置1台80KW发电机组和1个配电柜。⑶、各施工点的水泵根据使用水泵的台数配置相应的柴油发电机和移动式开关箱。3、配电导线和截面选择拌和站拟选择...
