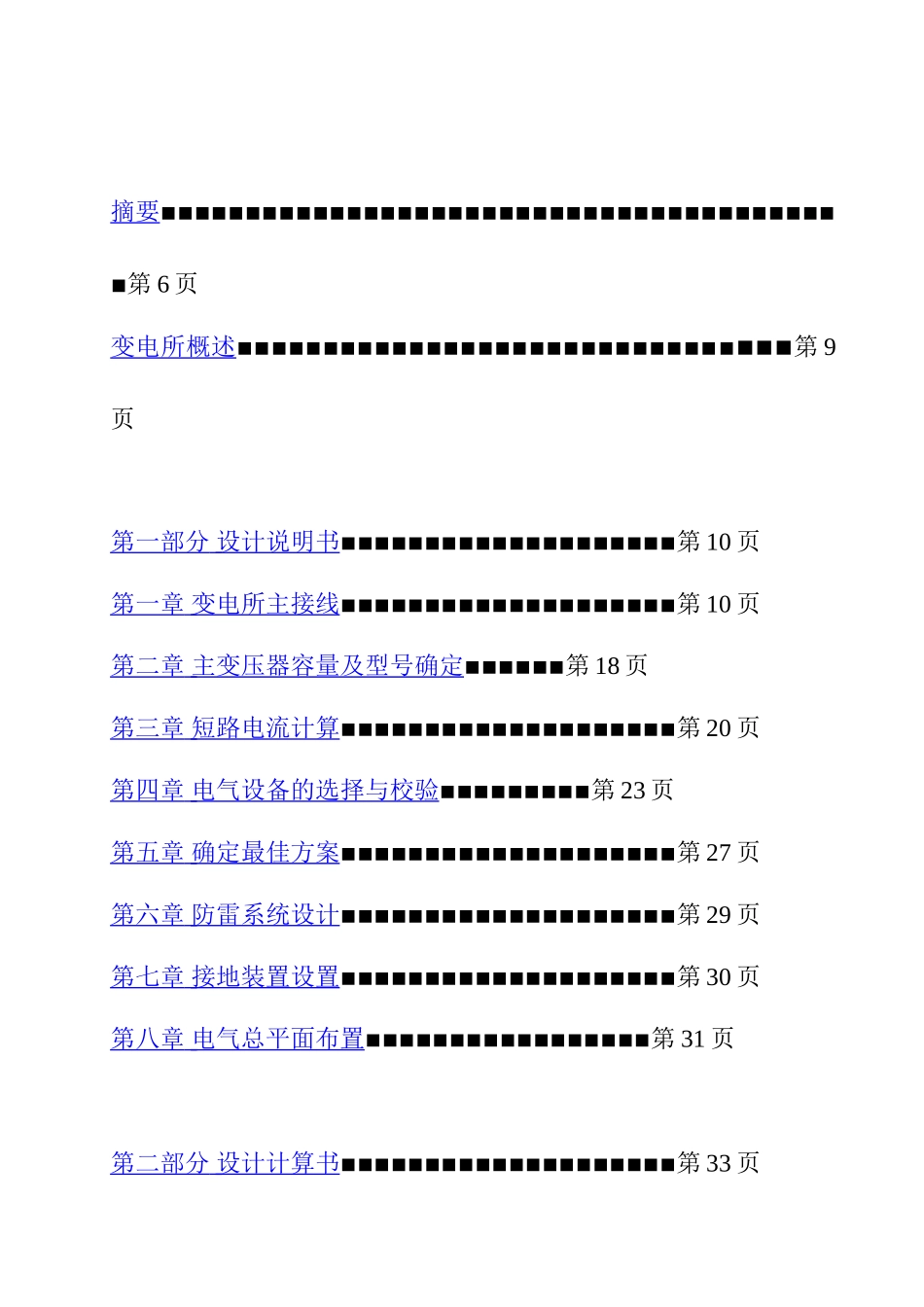

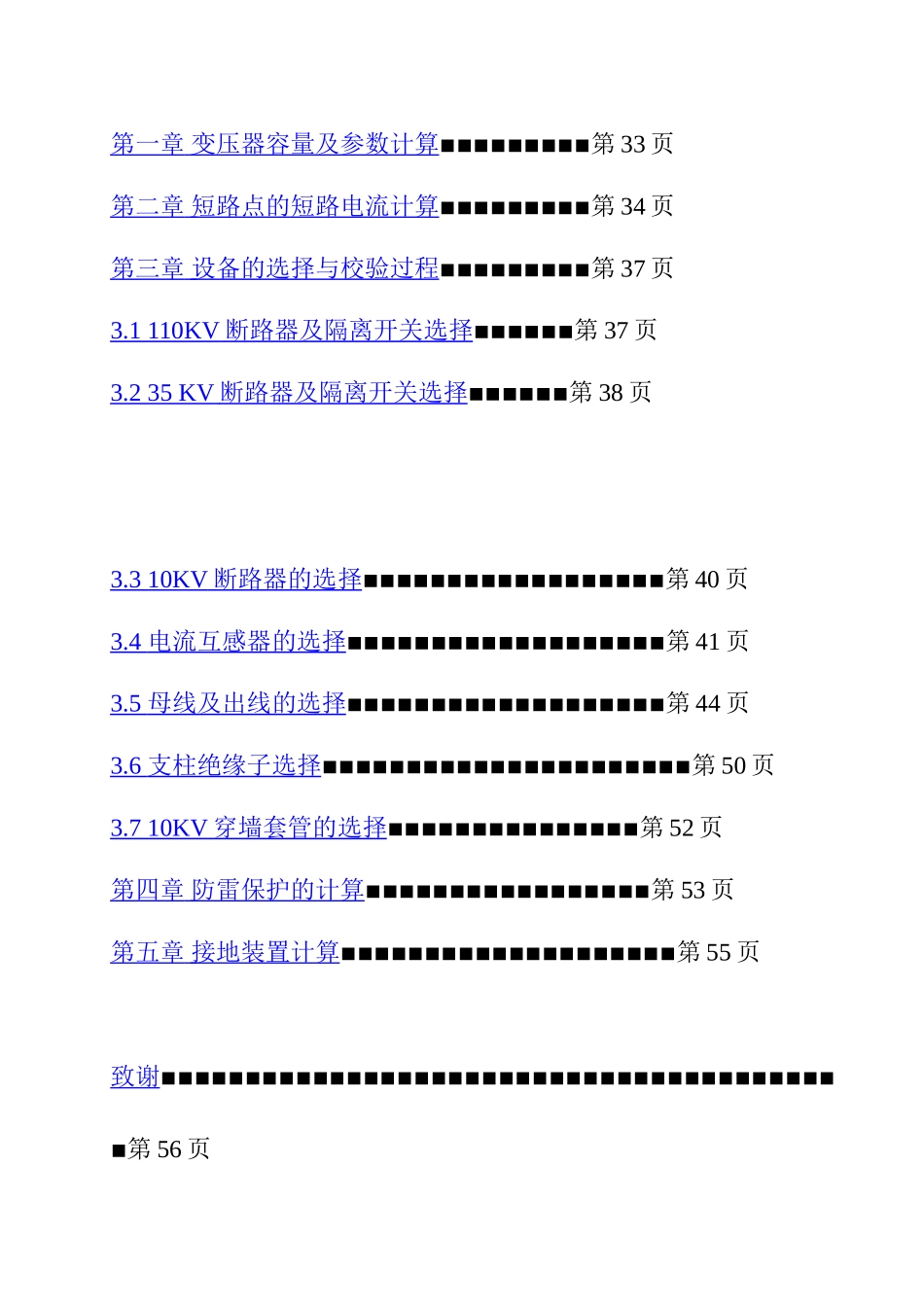

110kV降压变电所的电气一次系统设计摘要变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。电气一次系统接线是变电所的主要环节，电气一次系统接线的拟定直接关系着全所电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电所电气部分投资大小的决定性因素。此次设计的题目是《变电所电气一次系统设计》，其主要任务是对110kV变电所的一次系统的初步设计。包括对电气主接线的确定，防雷及接地系统的确定，主要电气设备的选择，包括：断路器，隔离开关，电流互感器，电压互感器，母线，所用变压器等。首先，根据原始材料选择了6种合理的电气主接线方式，根据对主接线的经济可靠.运行灵活的要求初步选取了2种较好的接线方式，并选择主变压器。其次，进行了短路电流计算，从三相短路计算中得到当短路发生在各电压等级的工作母线时，其短路稳态电流和冲击电流值等。从而根据计算结果选择了电气设备。并在技术方面和经济方面进行比较，选取灵活、经济的最优接线方案。然后根据原始资料提供的环境条件进行防雷及接地系统设计。最后根据所选择的设计方案进行室内外配电装置及总平面的合理布置。关键字：电力系统变电所一次系统设计目录摘要▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第6页变电所概述▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第9页第一部分设计说明书▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第10页第一章变电所主接线▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第10页第二章主变压器容量及型号确定▪▪▪▪▪▪第18页第三章短路电流计算▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第20页第四章电气设备的选择与校验▪▪▪▪▪▪▪▪▪第23页第五章确定最佳方案▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第27页第六章防雷系统设计▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第29页第七章接地装置设置▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第30页第八章电气总平面布置▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第31页第二部分设计计算书▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第33页第一章变压器容量及参数计算▪▪▪▪▪▪▪▪▪第33页第二章短路点的短路电流计算▪▪▪▪▪▪▪▪▪第34页第三章设备的选择与校验过程▪▪▪▪▪▪▪▪▪第37页3.1110KV断路器及隔离开关选择▪▪▪▪▪▪第37页3.235KV断路器及隔离开关选择▪▪▪▪▪▪第38页3.310KV断路器的选择▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第40页3.4电流互感器的选择▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第41页3.5母线及出线的选择▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第44页3.6支柱绝缘子选择▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第50页3.710KV穿墙套管的选择▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第52页第四章防雷保护的计算▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第53页第五章接地装置计算▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第55页致谢▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪第56页待设计变电所概述本变电所的电压等级为110KV，系统经单回线（LGJ--185/20km）给变电所供电。本所向该地区35KV和10KV两个电压等级负荷供电。负荷情况：35KV侧：最大20MW，最小15MW，Tmax=5500小时，cosφ=0.8510KV侧：最大15MW，最小10MW，Tmax=5400小时，cosφ=0.85建设规模：1、110KV出线2回架空；2、35KV出线6回架空；3、10KV出线10回电缆4、35KV和10KV侧对端无电源环境条件：当地最高温度40℃，最低气温-30℃，年平均温度20℃，当地土壤电阻率ρ<400欧；当地雷暴日40日/年。第一部分设计说明书第一章变电所主接线1.1.电气主接线的基本要求变电所电气主接线是有高电压设备通过连接线组成的汇集和分配电能的电路,主接线的型式直接影响供电的可靠性,灵活性,经济性和可扩充性。《35----110kV变电站设计手册》中规定：“变电所注解应根据变电所在电力网中的地位出现回路数,设备特点及负荷型...
