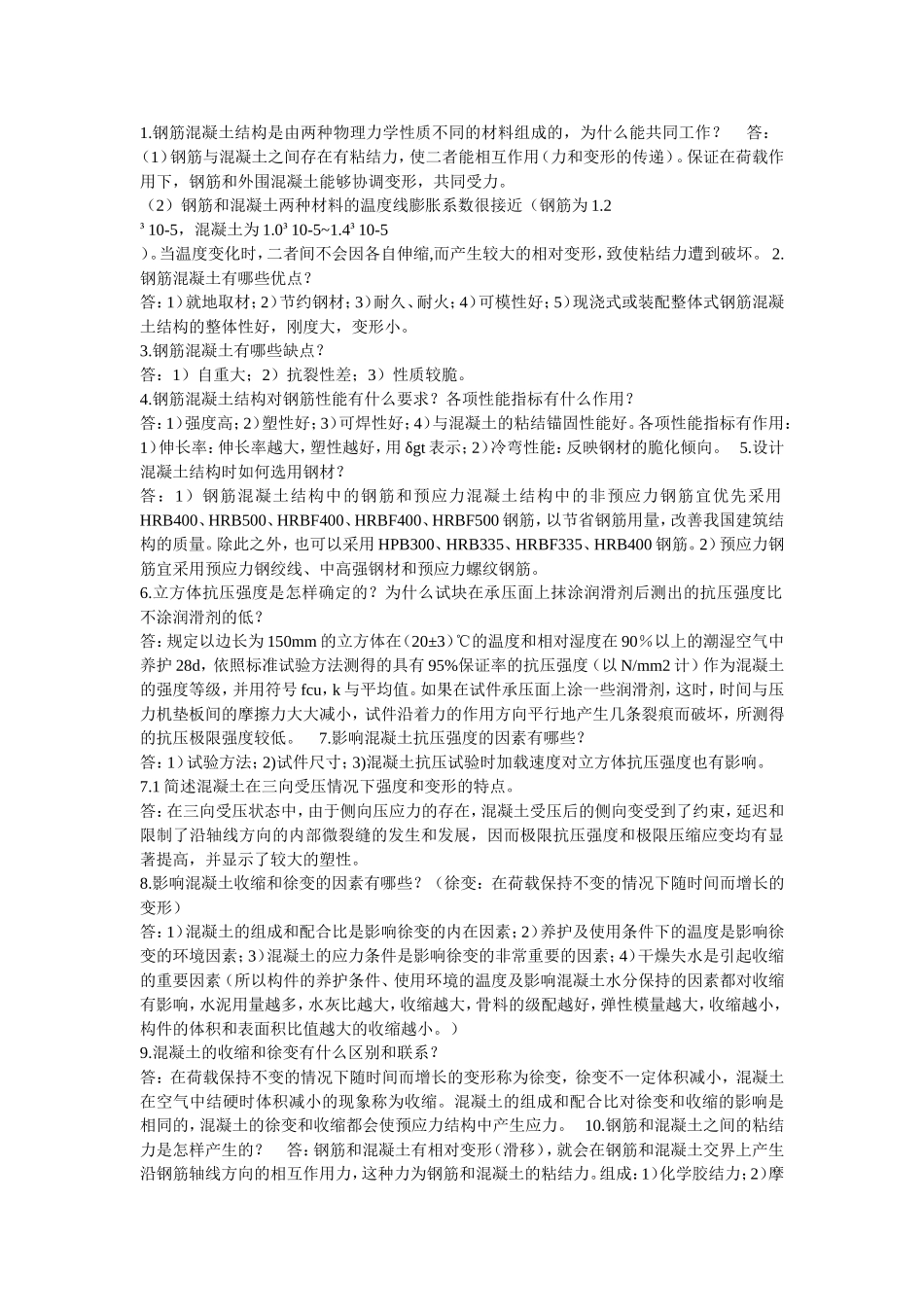

1.钢筋混凝土结构是由两种物理力学性质不同的材料组成的，为什么能共同工作？答：（1）钢筋与混凝土之间存在有粘结力，使二者能相互作用（力和变形的传递）。保证在荷载作用下，钢筋和外围混凝土能够协调变形，共同受力。（2）钢筋和混凝土两种材料的温度线膨胀系数很接近（钢筋为1.2³10-5，混凝土为1.0³10-5~1.4³10-5）。当温度变化时，二者间不会因各自伸缩,而产生较大的相对变形，致使粘结力遭到破坏。2.钢筋混凝土有哪些优点？答：1）就地取材；2）节约钢材；3）耐久、耐火；4）可模性好；5）现浇式或装配整体式钢筋混凝土结构的整体性好，刚度大，变形小。3.钢筋混凝土有哪些缺点？答：1）自重大；2）抗裂性差；3）性质较脆。4.钢筋混凝土结构对钢筋性能有什么要求？各项性能指标有什么作用？答：1）强度高；2）塑性好；3）可焊性好；4）与混凝土的粘结锚固性能好。各项性能指标有作用：1）伸长率：伸长率越大，塑性越好，用δgt表示；2）冷弯性能：反映钢材的脆化倾向。5.设计混凝土结构时如何选用钢材？答：1）钢筋混凝土结构中的钢筋和预应力混凝土结构中的非预应力钢筋宜优先采用HRB400、HRB500、HRBF400、HRBF400、HRBF500钢筋，以节省钢筋用量，改善我国建筑结构的质量。除此之外，也可以采用HPB300、HRB335、HRBF335、HRB400钢筋。2）预应力钢筋宜采用预应力钢绞线、中高强钢材和预应力螺纹钢筋。6.立方体抗压强度是怎样确定的？为什么试块在承压面上抹涂润滑剂后测出的抗压强度比不涂润滑剂的低？答：规定以边长为150mm的立方体在（20±3）℃的温度和相对湿度在90％以上的潮湿空气中养护28d，依照标准试验方法测得的具有95%保证率的抗压强度（以N/mm2计）作为混凝土的强度等级，并用符号fcu，k与平均值。如果在试件承压面上涂一些润滑剂，这时，时间与压力机垫板间的摩擦力大大减小，试件沿着力的作用方向平行地产生几条裂痕而破坏，所测得的抗压极限强度较低。7.影响混凝土抗压强度的因素有哪些？答：1）试验方法；2)试件尺寸；3)混凝土抗压试验时加载速度对立方体抗压强度也有影响。7.1简述混凝土在三向受压情况下强度和变形的特点。答：在三向受压状态中，由于侧向压应力的存在，混凝土受压后的侧向变受到了约束，延迟和限制了沿轴线方向的内部微裂缝的发生和发展，因而极限抗压强度和极限压缩应变均有显著提高，并显示了较大的塑性。8.影响混凝土收缩和徐变的因素有哪些？（徐变：在荷载保持不变的情况下随时间而增长的变形）答：1）混凝土的组成和配合比是影响徐变的内在因素；2）养护及使用条件下的温度是影响徐变的环境因素；3）混凝土的应力条件是影响徐变的非常重要的因素；4）干燥失水是引起收缩的重要因素（所以构件的养护条件、使用环境的温度及影响混凝土水分保持的因素都对收缩有影响，水泥用量越多，水灰比越大，收缩越大，骨料的级配越好，弹性模量越大，收缩越小，构件的体积和表面积比值越大的收缩越小。）9.混凝土的收缩和徐变有什么区别和联系？答：在荷载保持不变的情况下随时间而增长的变形称为徐变，徐变不一定体积减小，混凝土在空气中结硬时体积减小的现象称为收缩。混凝土的组成和配合比对徐变和收缩的影响是相同的，混凝土的徐变和收缩都会使预应力结构中产生应力。10.钢筋和混凝土之间的粘结力是怎样产生的？答：钢筋和混凝土有相对变形（滑移），就会在钢筋和混凝土交界上产生沿钢筋轴线方向的相互作用力，这种力为钢筋和混凝土的粘结力。组成：1）化学胶结力；2）摩擦力；3）机械咬合力；4）钢筋端部的锚固力。11.什么是结构上的作用？荷载属于哪种作用？作用效应与荷载效应有什么区别？答：结构上的作用是指施加在结构上的集中力或分布力，以及引起结构外加变形或约束变形的各种因素，荷载属于直接作用，直接作用或间接作用在结构上，由此在结构内产生内力和变形，成为作用效应12.荷载按随时间的变异分为几类？荷载有哪些代表值？在结构设计中如何应用荷载代表值。答：三类：1）永久作用；2）可变作用；3）偶然作用。永久作用的代表值采用标准值；可变作用的代表值有标准值、准永久值和频遇值，其中标准值为基本代表值；偶然作用的...
