网架挠度测量

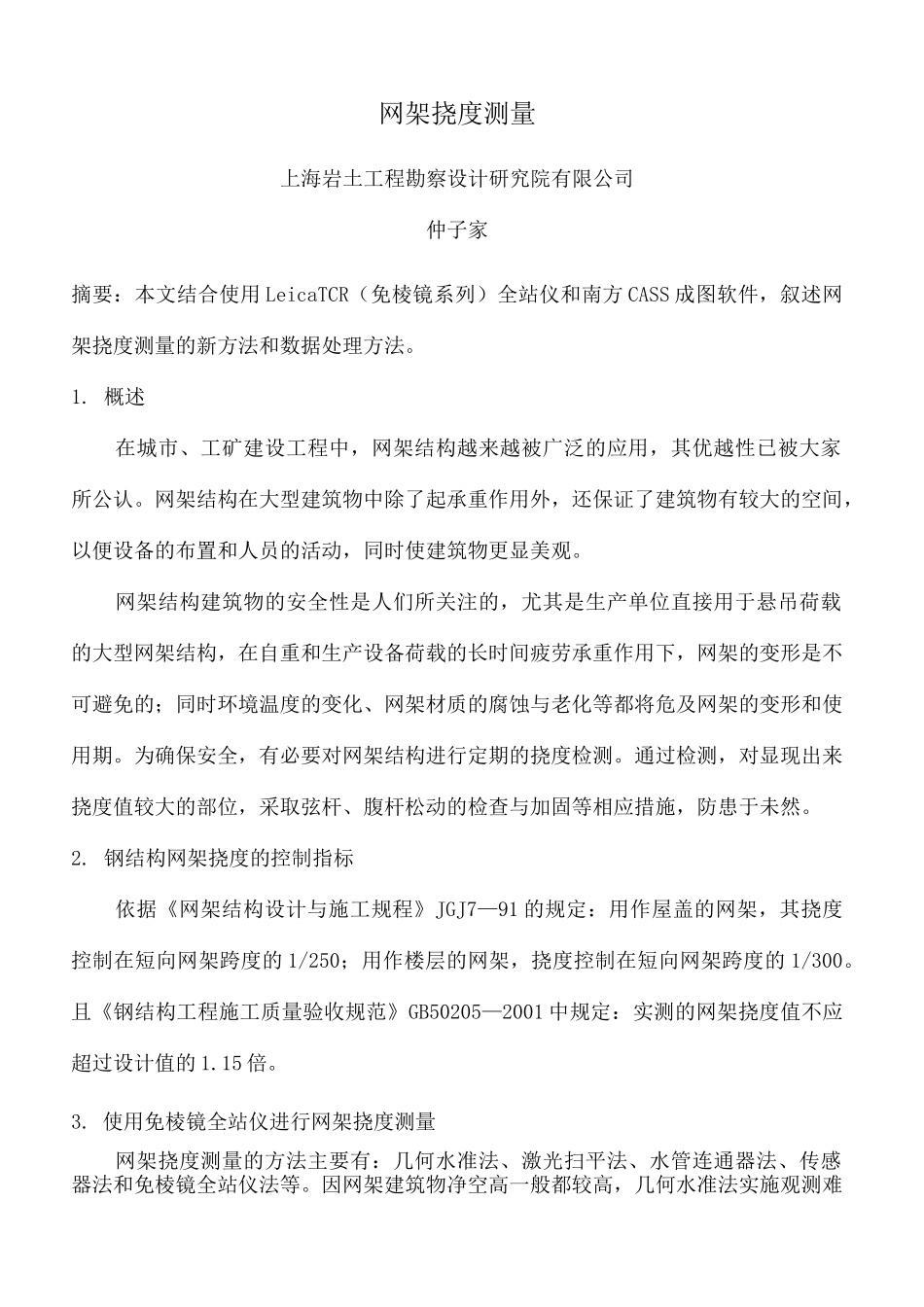

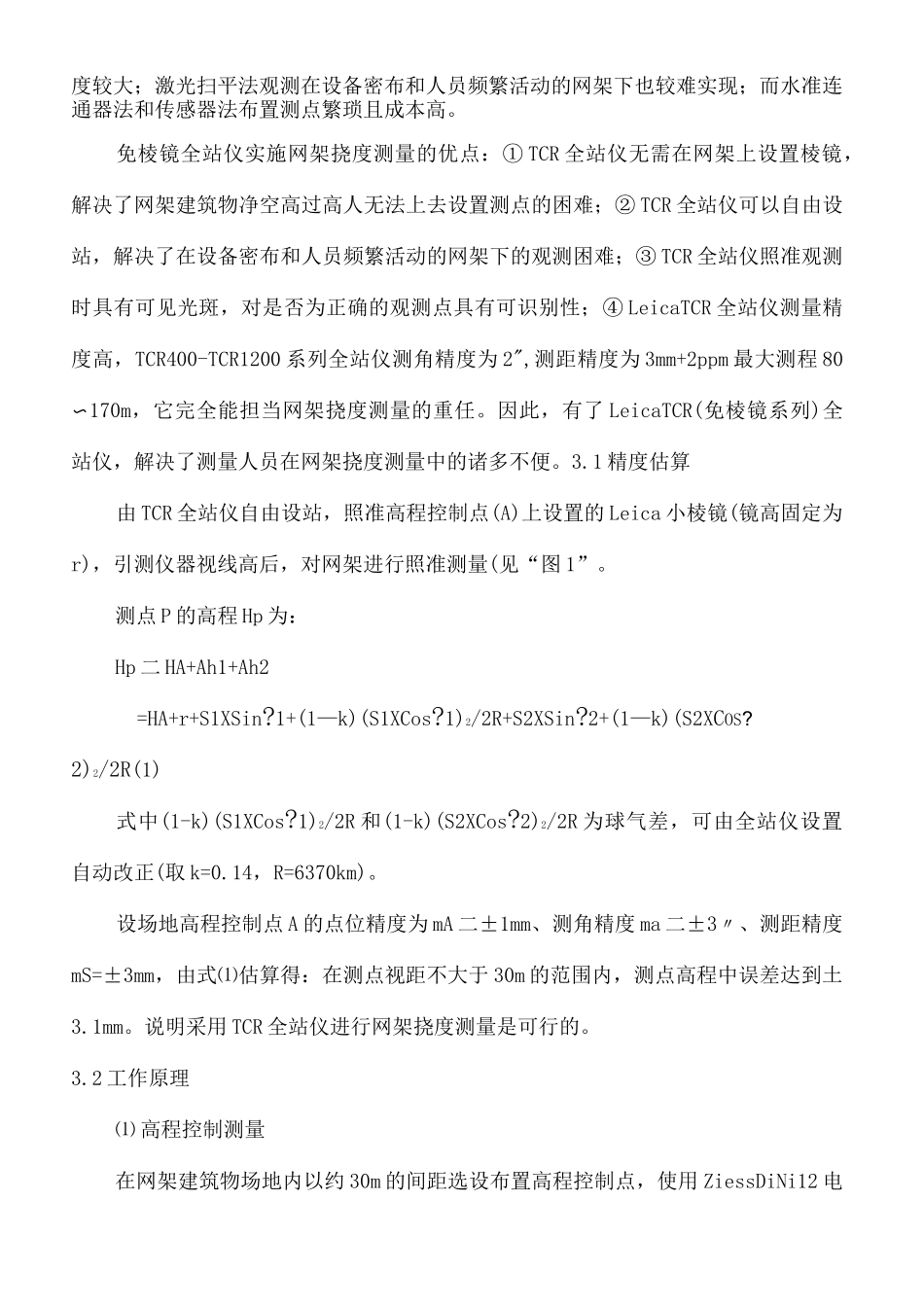

网架挠度测量上海岩土工程勘察设计研究院有限公司仲子家摘要：本文结合使用 LeicaTCR（免棱镜系列）全站仪和南方 CASS 成图软件，叙述网架挠度测量的新方法和数据处理方法。1. 概述在城市、工矿建设工程中，网架结构越来越被广泛的应用，其优越性已被大家所公认。网架结构在大型建筑物中除了起承重作用外，还保证了建筑物有较大的空间，以便设备的布置和人员的活动，同时使建筑物更显美观。网架结构建筑物的安全性是人们所关注的，尤其是生产单位直接用于悬吊荷载的大型网架结构，在自重和生产设备荷载的长时间疲劳承重作用下，网架的变形是不可避免的；同时环境温度的变化、网架材质的腐蚀与老化等都将危及网架的变形和使用期。为确保安全，有必要对网架结构进行定期的挠度检测。通过检测，对显现出来挠度值较大的部位，采取弦杆、腹杆松动的检查与加固等相应措施，防患于未然。2. 钢结构网架挠度的控制指标依据《网架结构设计与施工规程》JGJ7—91 的规定：用作屋盖的网架，其挠度控制在短向网架跨度的 1/250；用作楼层的网架，挠度控制在短向网架跨度的 1/300。且《钢结构工程施工质量验收规范》GB50205—2001 中规定：实测的网架挠度值不应超过设计值的 1.15 倍。3. 使用免棱镜全站仪进行网架挠度测量网架挠度测量的方法主要有：几何水准法、激光扫平法、水管连通器法、传感器法和免棱镜全站仪法等。因网架建筑物净空高一般都较高，几何水准法实施观测难度较大；激光扫平法观测在设备密布和人员频繁活动的网架下也较难实现；而水准连通器法和传感器法布置测点繁琐且成本高。免棱镜全站仪实施网架挠度测量的优点：① TCR 全站仪无需在网架上设置棱镜，解决了网架建筑物净空高过高人无法上去设置测点的困难；② TCR 全站仪可以自由设站，解决了在设备密布和人员频繁活动的网架下的观测困难；③ TCR 全站仪照准观测时具有可见光斑，对是否为正确的观测点具有可识别性；④ LeicaTCR 全站仪测量精度高，TCR400-TCR1200 系列全站仪测角精度为 2",测距精度为 3mm+2ppm 最大测程 80〜170m，它完全能担当网架挠度测量的重任。因此，有了 LeicaTCR(免棱镜系列)全站仪，解决了测量人员在网架挠度测量中的诸多不便。3.1 精度估算由 TCR 全站仪自由设站，照准高程控制点(A)上设置的 Leica 小棱镜(镜高固定为r)，引测仪器视线高后，对网架进行照准测量(见“图 1”。测点 P 的高程 Hp 为：Hp 二 HA+Ah1+Ah2=HA+r+S1XSin...
