有砟轨道工程施工方案

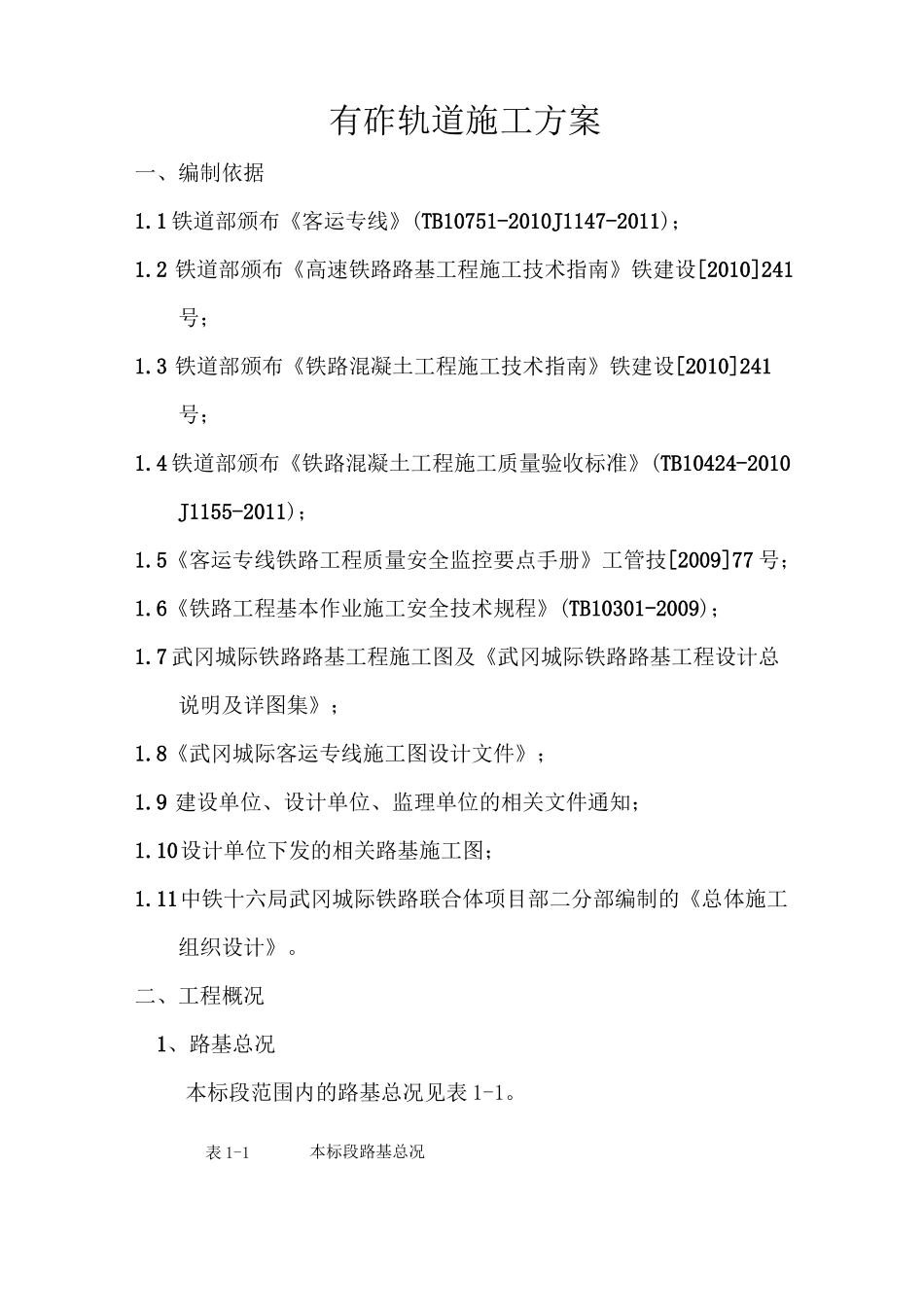

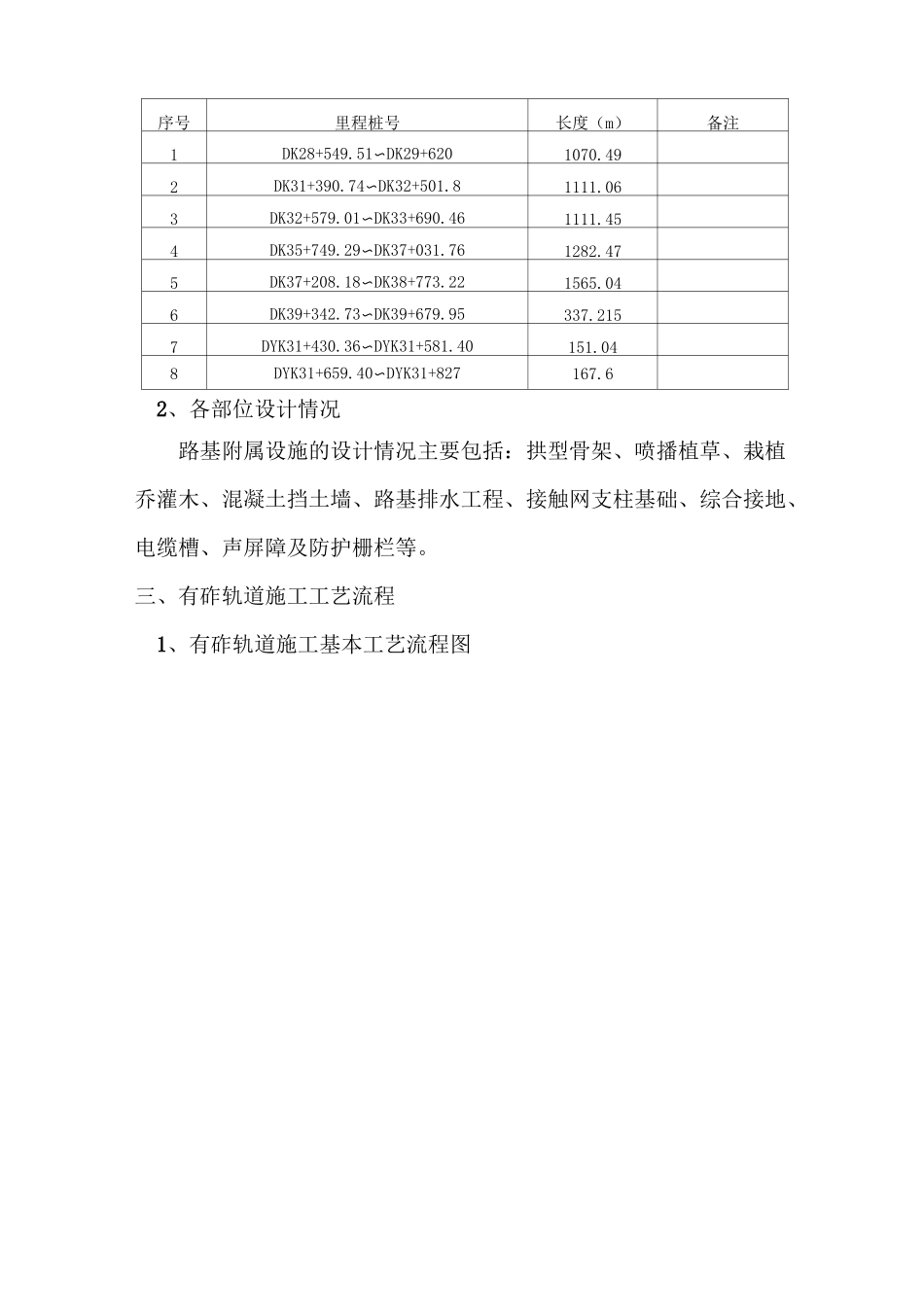

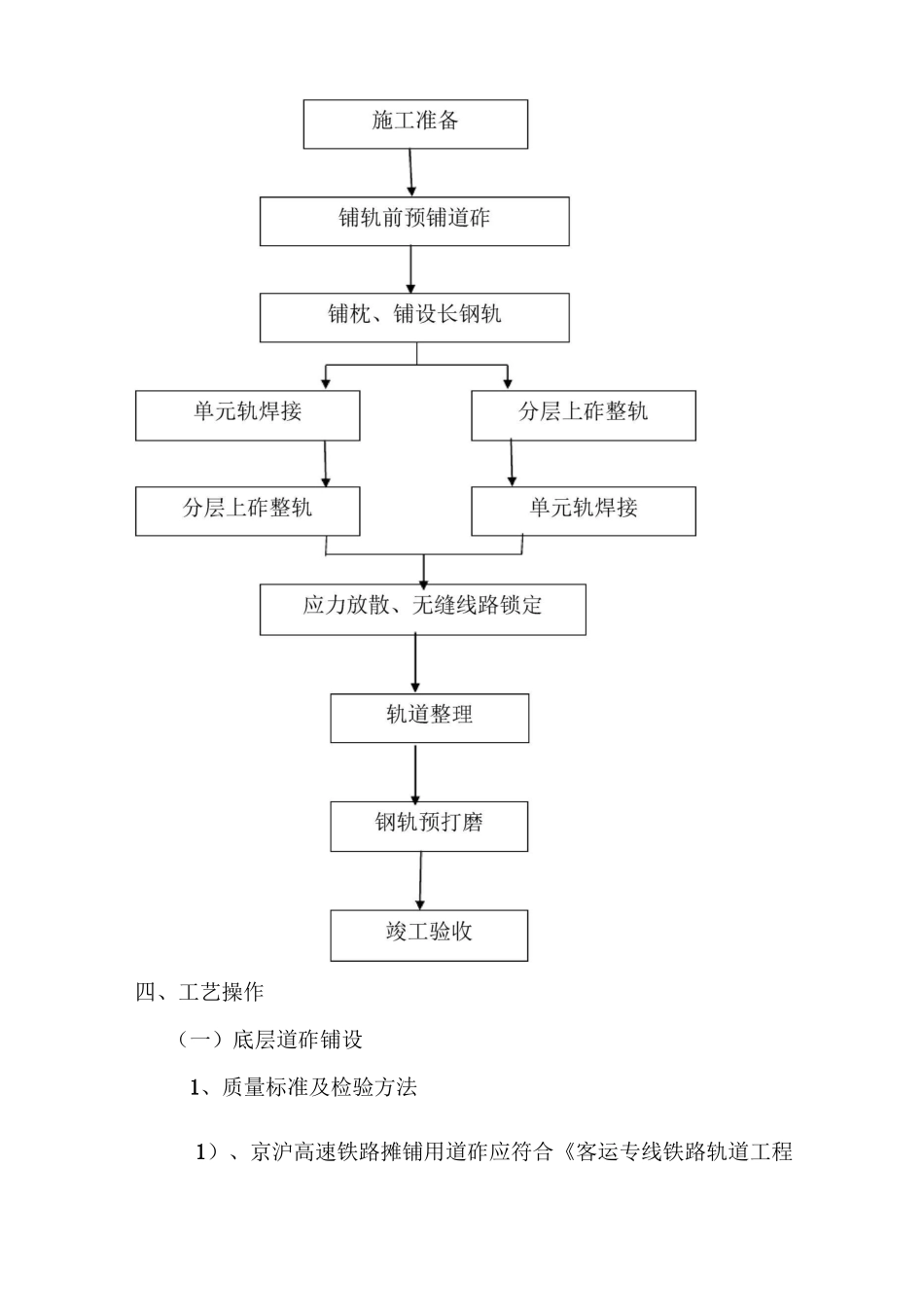

有砟轨道施工方案一、编制依据1.1 铁道部颁布《客运专线》(TB10751-2010J1147-2011)；1.2 铁道部颁布《高速铁路路基工程施工技术指南》铁建设[2010]241号；1.3 铁道部颁布《铁路混凝土工程施工技术指南》铁建设[2010]241号；1.4 铁道部颁布《铁路混凝土工程施工质量验收标准》(TB10424-2010J1155-2011)；1.5《客运专线铁路工程质量安全监控要点手册》工管技[2009]77 号；1.6《铁路工程基本作业施工安全技术规程》(TB10301-2009)；1.7 武冈城际铁路路基工程施工图及《武冈城际铁路路基工程设计总说明及详图集》；1.8《武冈城际客运专线施工图设计文件》；1.9 建设单位、设计单位、监理单位的相关文件通知；1.10设计单位下发的相关路基施工图；1.11中铁十六局武冈城际铁路联合体项目部二分部编制的《总体施工组织设计》。二、工程概况1、路基总况本标段范围内的路基总况见表 1-1。本标段路基总况表 1-1序号里程桩号长度（m）备注1DK28+549.51〜DK29+6201070.492DK31+390.74〜DK32+501.81111.063DK32+579.01〜DK33+690.461111.454DK35+749.29〜DK37+031.761282.475DK37+208.18〜DK38+773.221565.046DK39+342.73〜DK39+679.95337.2157DYK31+430.36〜DYK31+581.40151.048DYK31+659.40〜DYK31+827167.62、各部位设计情况路基附属设施的设计情况主要包括：拱型骨架、喷播植草、栽植乔灌木、混凝土挡土墙、路基排水工程、接触网支柱基础、综合接地、电缆槽、声屏障及防护栅栏等。三、有砟轨道施工工艺流程1、有砟轨道施工基本工艺流程图四、工艺操作（一）底层道砟铺设1、质量标准及检验方法1）、京沪高速铁路摊铺用道砟应符合《客运专线铁路轨道工程施工技术指南》（TZ211-2005）中特级碎石道砟的材质要求。检验方法：查验道砟厂建厂检验证书、生产检验证书和产品合格证。2）、道砟进厂时的粒径级配、颗粒形状及清洁度应符合铁路碎石道砟技术条件的规定。检验方法：米用筛分、专用量规或特定检验。每 5000m3为一批，不足 5000m3时亦按一批计。每批抽检一次。3）、底层道砟应采用压强不小于 160kPa 的机械蹍压，道床密度不应低于 1.6g/cm3。检验方法：检算蹍压机械压强，用道床密度仪或灌水法检测。每 5km 抽检 5 处。4）、底层道砟厚度宜为 150mm,单线宽度一般为 4.5m。砟面应平整，其平整度为 10mm/3m，砟面中间不应凸起。检验方法：目视观察、钢尺、3m 靠尺量。每千米各抽检 4 处。2、施工准备1）、上砟前由铺轨单位与路基施工...
