水平定向钻进拉管施工工法

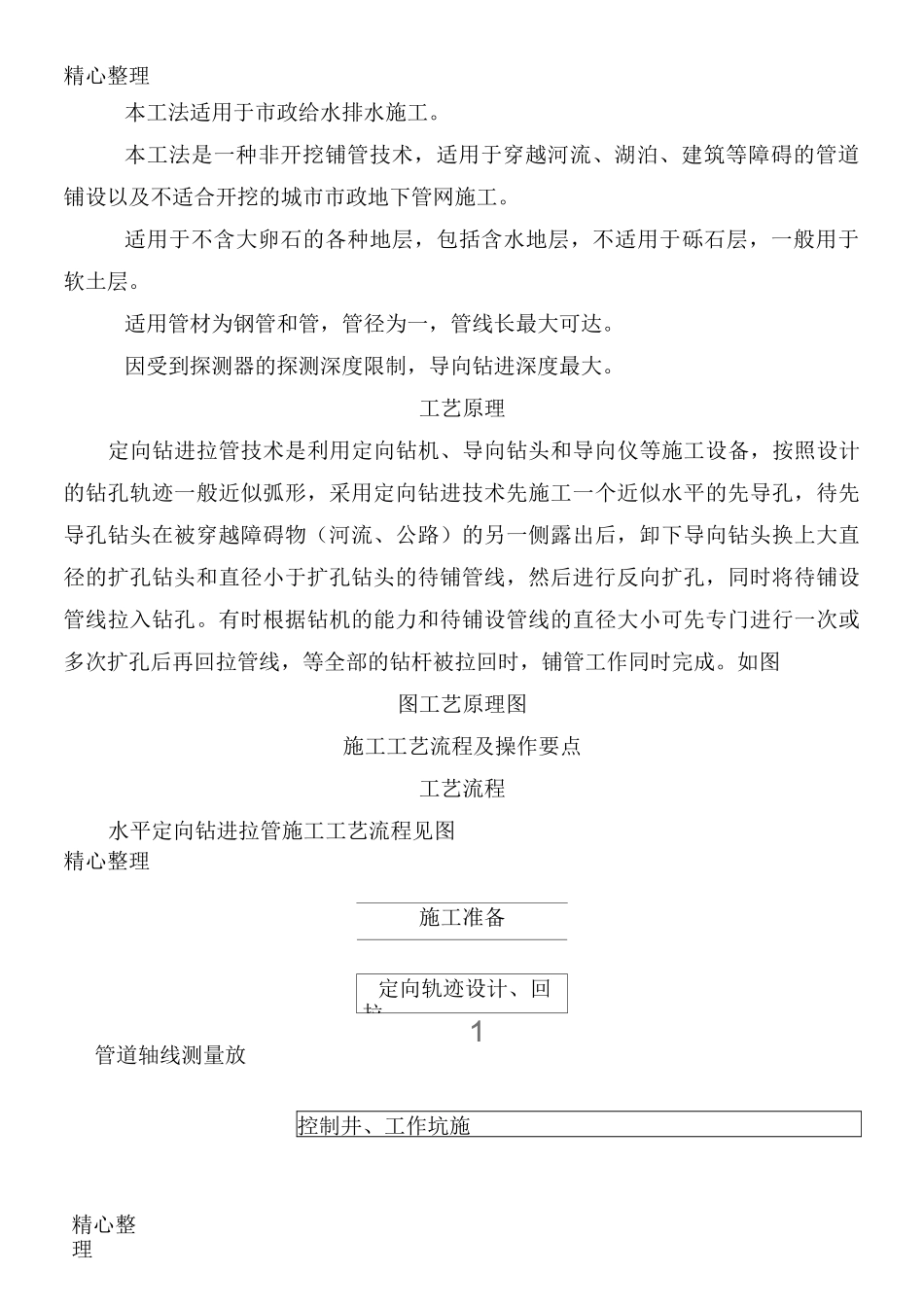

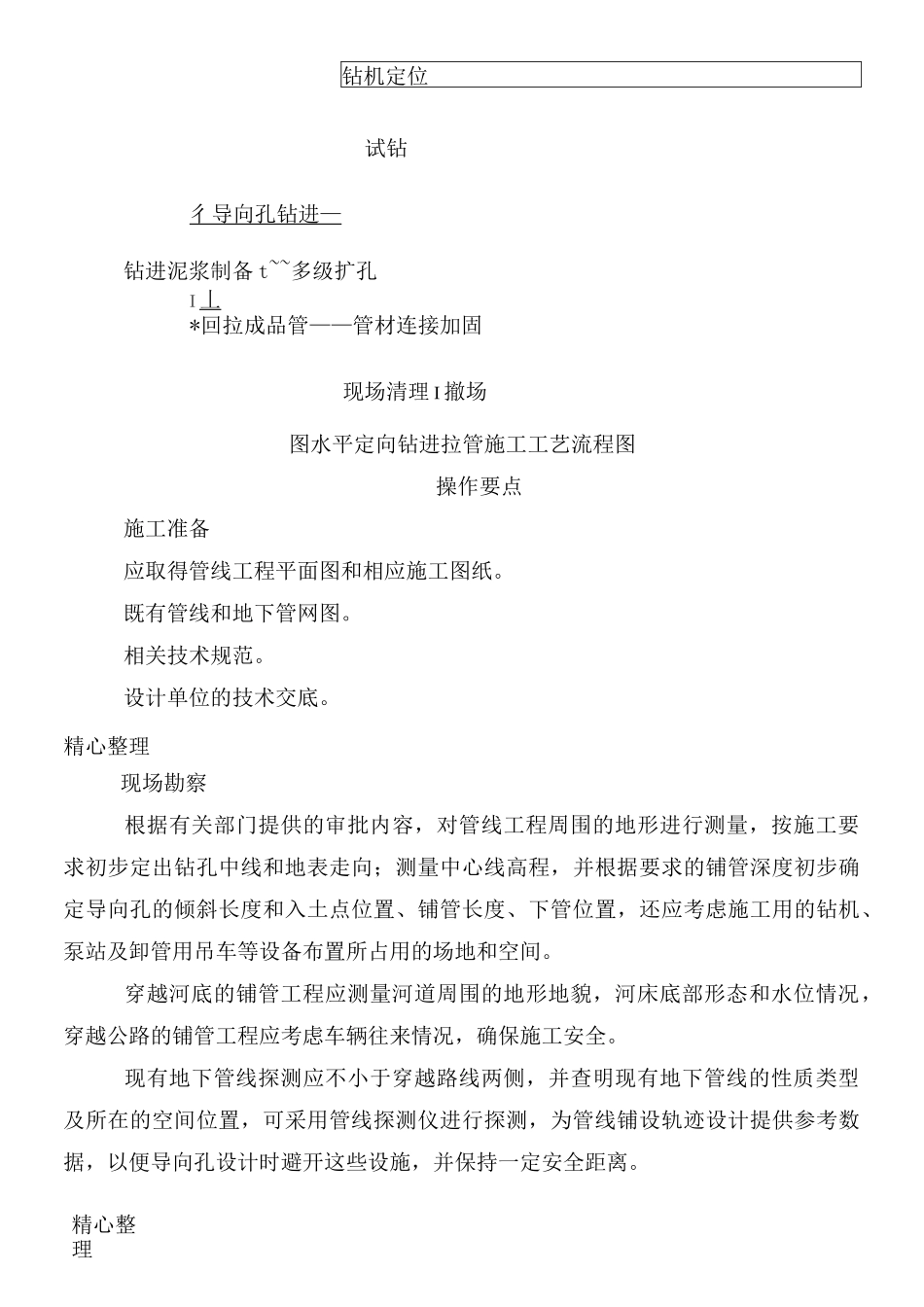

水平定向钻进拉管施工工法工法编号：前言随着我国经济持续稳定地增长，城市化进程的进一步加快，我国地下管线的需求量也在逐年增加。加之现代文明意识和环保意识的逐渐加强，开挖路面进行地下管线施工导至的社会问题、交通问题和环境污染问题已越来越受到人们的关注，城市限制开挖施工的法规将陆续出台。非开挖技术地下管线施工具有不污染环境，不影响交通，施工周期短，综合成本低等优点。在地下管线施工中获得广泛应用。作为非开挖技术之一的水平定向钻进拉管施工，近几年来取得长足发展，在城市地下管网施工中得到越来越多的应用。在福建省泉州晋江市乌边港截污管道工程等地下管网施工中，采用该工法取得明显的社会和经济效益。特点施工工艺简单，可操作性强，容易组织实施；通过对现场勘察，设计好穿越线路，连接钻头和管道，钻机就位，即可开始施工。不污染环境，不影响交通，对地层地面破坏小，能满足城市地下管网施工高环保的要求。成本低，社会效益与经济效益显着，可减少开挖行政审批，便于施工组织，综合成本低。安全性好，由于采用拉管施工，施工人员操作均在地面上进行，避免了深基坑作业等不良施工条件的影响，提高安全系数。管道连接质量好，因管道连接均在地面上进行，单段管道连接合格后一次拉管铺成，提高了管道连接质量。施工周期短，与传统“挖槽埋管法”相比，大大缩短了施工周期，无须运输和堆放土，只须运输少量泥浆。适用范围精心整理精心整理精心整理本工法适用于市政给水排水施工。本工法是一种非开挖铺管技术，适用于穿越河流、湖泊、建筑等障碍的管道铺设以及不适合开挖的城市市政地下管网施工。适用于不含大卵石的各种地层，包括含水地层，不适用于砾石层，一般用于软土层。适用管材为钢管和管，管径为一，管线长最大可达。因受到探测器的探测深度限制，导向钻进深度最大。工艺原理定向钻进拉管技术是利用定向钻机、导向钻头和导向仪等施工设备，按照设计的钻孔轨迹一般近似弧形，采用定向钻进技术先施工一个近似水平的先导孔，待先导孔钻头在被穿越障碍物（河流、公路）的另一侧露出后，卸下导向钻头换上大直径的扩孔钻头和直径小于扩孔钻头的待铺管线，然后进行反向扩孔，同时将待铺设管线拉入钻孔。有时根据钻机的能力和待铺设管线的直径大小可先专门进行一次或多次扩孔后再回拉管线，等全部的钻杆被拉回时，铺管工作同时完成。如图图工艺原理图施工工艺流程及操作要点工艺流程水平定向钻进拉管施工工艺流程见图精...
