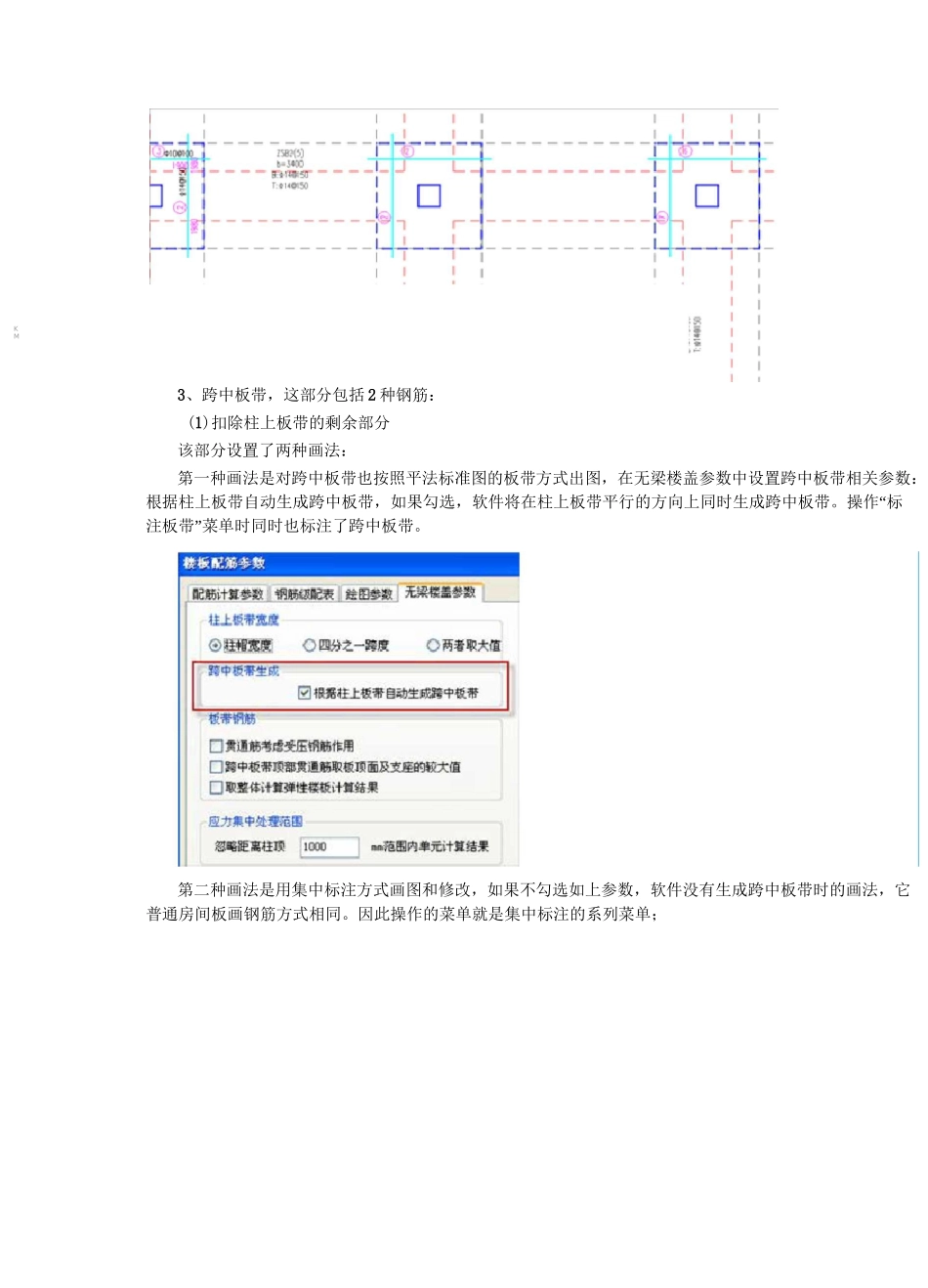

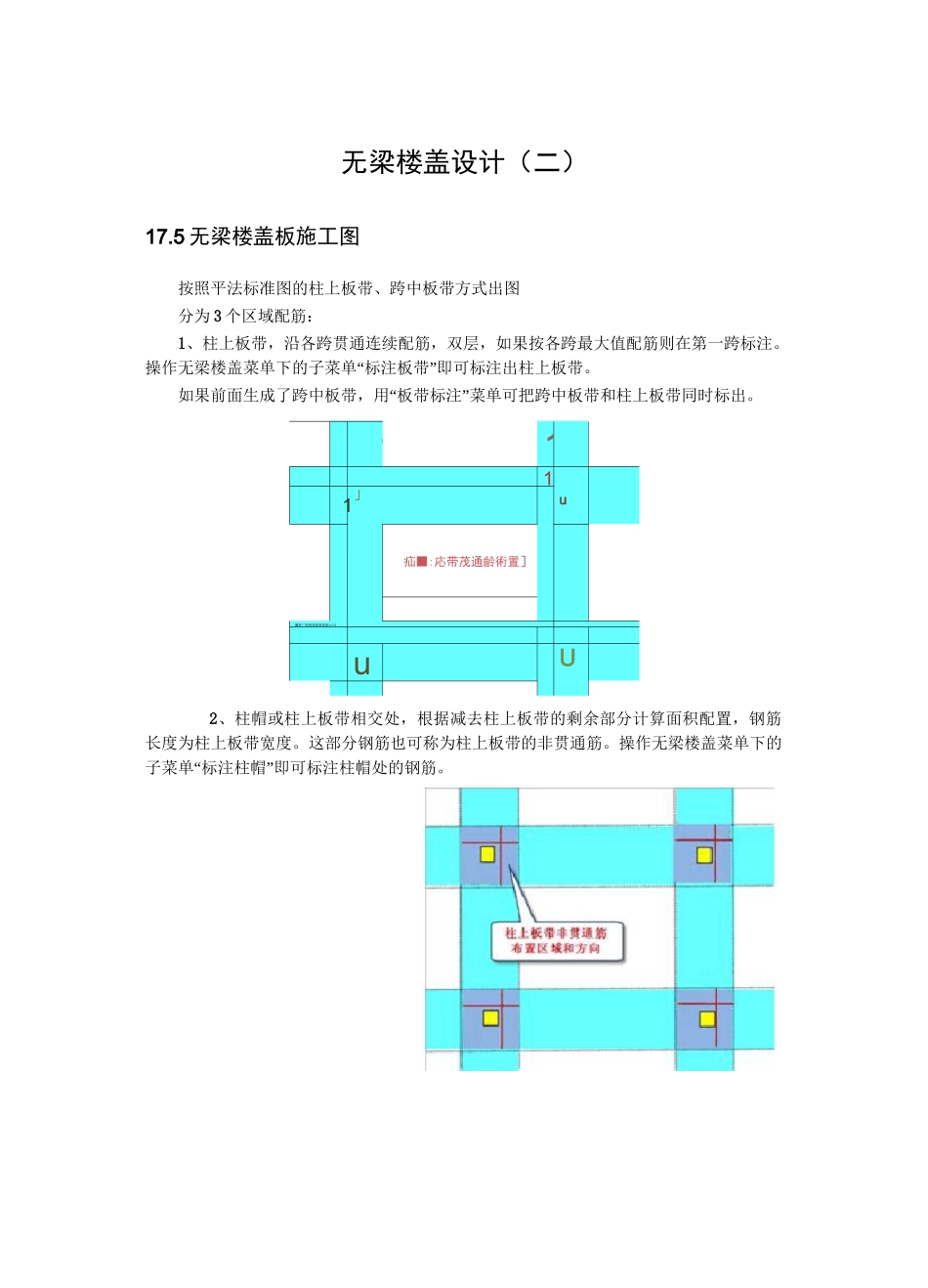

无梁楼盖设计（二）17.5 无梁楼盖板施工图按照平法标准图的柱上板带、跨中板带方式出图分为 3 个区域配筋：1、柱上板带，沿各跨贯通连续配筋，双层，如果按各跨最大值配筋则在第一跨标注。操作无梁楼盖菜单下的子菜单“标注板带”即可标注出柱上板带。如果前面生成了跨中板带，用“板带标注”菜单可把跨中板带和柱上板带同时标出。11—11」u疝■:応带茂通齡術置］■■=■■■■■■■uniuU2、柱帽或柱上板带相交处，根据减去柱上板带的剩余部分计算面积配置，钢筋长度为柱上板带宽度。这部分钢筋也可称为柱上板带的非贯通筋。操作无梁楼盖菜单下的子菜单“标注柱帽”即可标注柱帽处的钢筋。昼taS署-*1苗KM.3、跨中板带，这部分包括 2 种钢筋：(1)扣除柱上板带的剩余部分该部分设置了两种画法：第一种画法是对跨中板带也按照平法标准图的板带方式出图，在无梁楼盖参数中设置跨中板带相关参数：根据柱上板带自动生成跨中板带，如果勾选，软件将在柱上板带平行的方向上同时生成跨中板带。操作“标注板带”菜单时同时也标注了跨中板带。第二种画法是用集中标注方式画图和修改，如果不勾选如上参数，软件没有生成跨中板带时的画法，它普通房间板画钢筋方式相同。因此操作的菜单就是集中标注的系列菜单；□□□□□M1□i噸屮區帝 ii 曜竭鮎布*i 屯算申 i”(2) 在i-lHMK1■rliOmK*的屮做苛英讷壬舟甘LB1 恤期 SMiTti-一mwsrIB!h=i»B-wiiW由 1 岬娟17.6 各跨板带选筋方案板带由连续的多跨组成，配置了贯通钢筋和非贯通钢筋，对于贯通钢筋部分，用户可以通过控制参数，既可以设置成各跨配筋相同，也可以设置成各跨不同。如果设置成各跨配筋相同，则软件从所有各跨中选择最大计算值进行配筋，并在其第一跨集中标注，这种情况下配筋量较多。如果设置成各跨不同，软件根据各跨配筋计算值分别配置不同的钢筋，并在各跨分别标注。1、板带贯通钢筋面积板带贯通钢筋的设置，主要取决于以下两个参数：1D 指定贯通筋最小配筋率：板带中间部位的顶部，计算弯矩很小或者为 0,但由于无梁楼盖一般较厚，需要考虑一定的构造钢筋，此部分构造钢筋的设置，可以按此参数设置。2D 贯通筋比例（0~1:最小值~最大值）：该参数控制贯通筋的具体大小。填 1 时，贯通钢筋取各跨最大计算值配置，各跨配筋相同。填 0~1 时，同一板带，各跨的计算配筋将各不相同；填 0 时，各跨最小值也能成为一种级配；越接近 0,各跨贯通筋的配置可能差距越大。「板带贯通钢...
