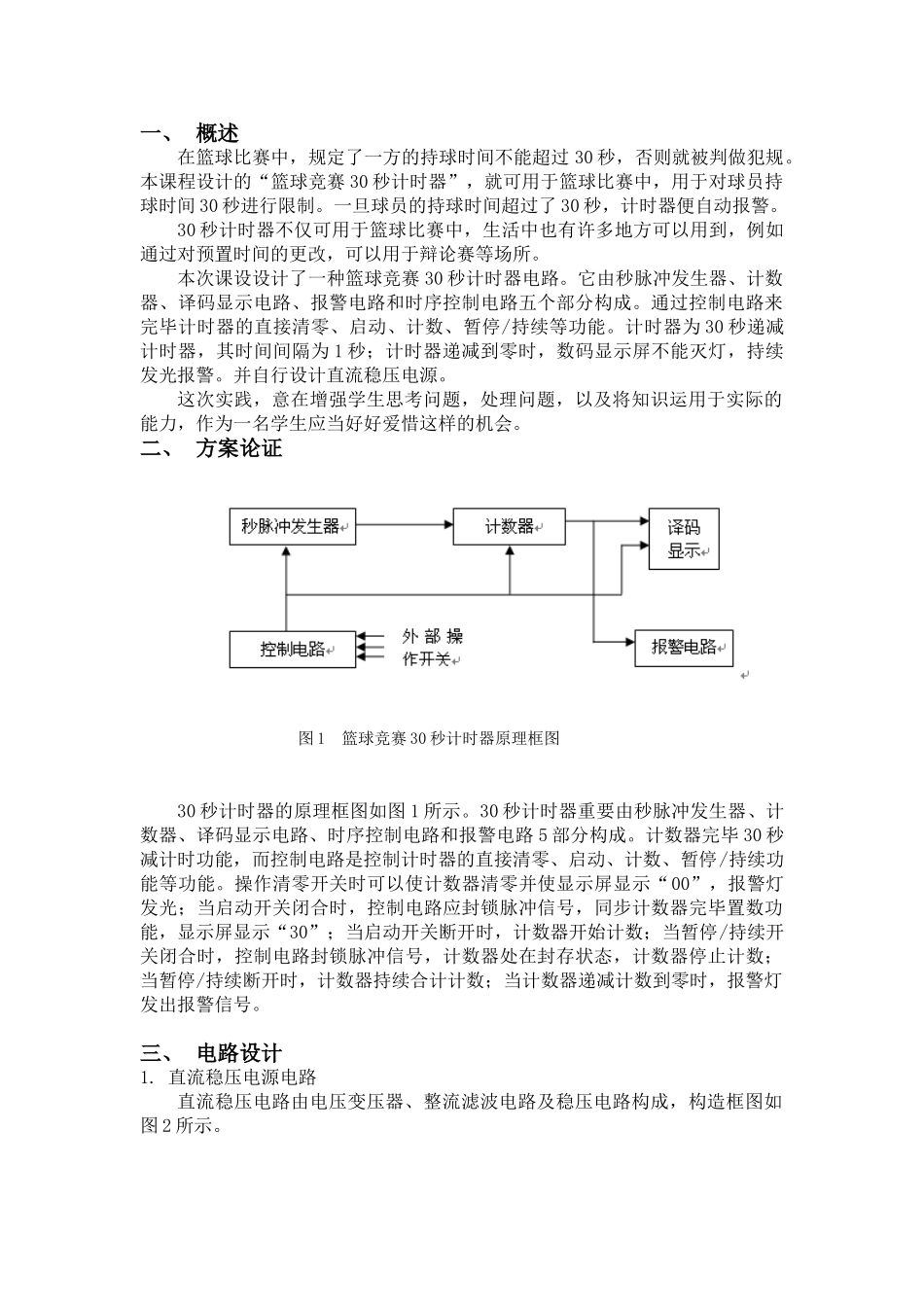

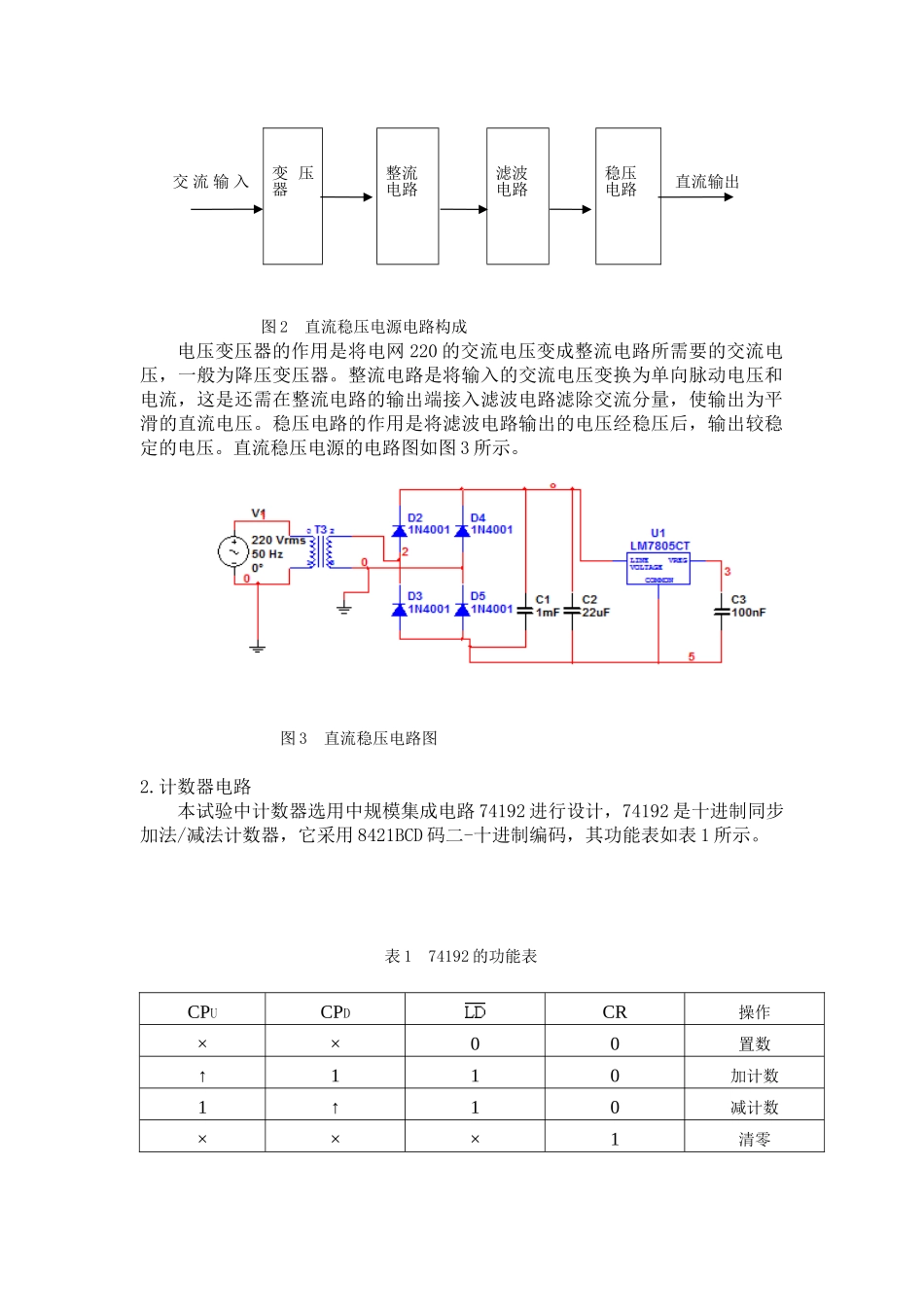

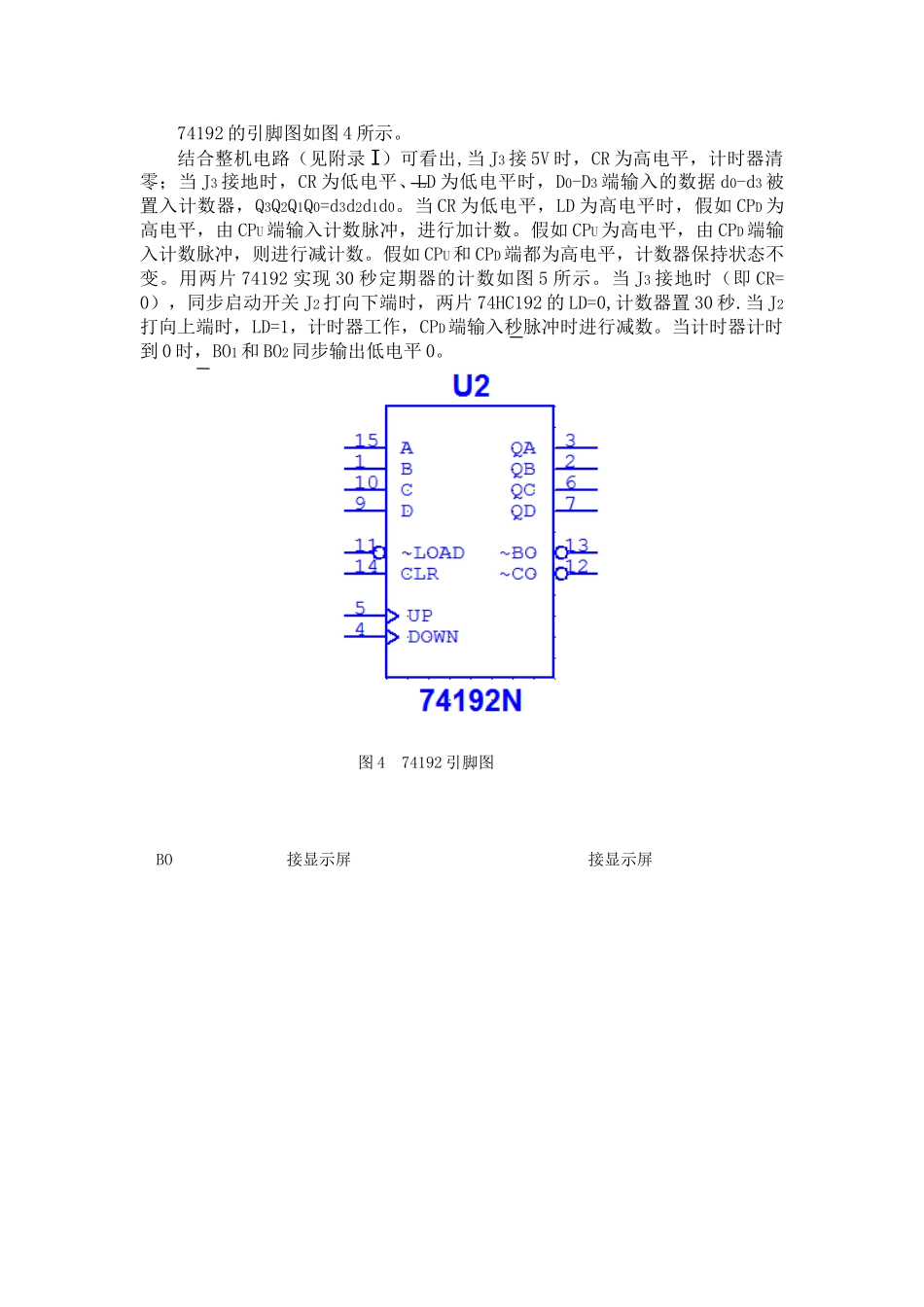

一、 概述在篮球比赛中，规定了一方的持球时间不能超过 30 秒，否则就被判做犯规。本课程设计的“篮球竞赛 30 秒计时器”，就可用于篮球比赛中，用于对球员持球时间 30 秒进行限制。一旦球员的持球时间超过了 30 秒，计时器便自动报警。30 秒计时器不仅可用于篮球比赛中，生活中也有许多地方可以用到，例如通过对预置时间的更改，可以用于辩论赛等场所。本次课设设计了一种篮球竞赛 30 秒计时器电路。它由秒脉冲发生器、计数器、译码显示电路、报警电路和时序控制电路五个部分构成。通过控制电路来完毕计时器的直接清零、启动、计数、暂停/持续等功能。计时器为 30 秒递减计时器，其时间间隔为 1 秒；计时器递减到零时，数码显示屏不能灭灯，持续发光报警。并自行设计直流稳压电源。这次实践，意在增强学生思考问题，处理问题，以及将知识运用于实际的能力，作为一名学生应当好好爱惜这样的机会。二、 方案论证 图 1 篮球竞赛 30 秒计时器原理框图30 秒计时器的原理框图如图 1 所示。30 秒计时器重要由秒脉冲发生器、计数器、译码显示电路、时序控制电路和报警电路 5 部分构成。计数器完毕 30 秒减计时功能，而控制电路是控制计时器的直接清零、启动、计数、暂停/持续功能等功能。操作清零开关时可以使计数器清零并使显示屏显示“00”，报警灯发光；当启动开关闭合时，控制电路应封锁脉冲信号，同步计数器完毕置数功能，显示屏显示“30”；当启动开关断开时，计数器开始计数；当暂停/持续开关闭合时，控制电路封锁脉冲信号，计数器处在封存状态，计数器停止计数；当暂停/持续断开时，计数器持续合计计数；当计数器递减计数到零时，报警灯发出报警信号。 三、 电路设计1. 直流稳压电源电路直流稳压电路由电压变压器、整流滤波电路及稳压电路构成，构造框图如图 2 所示。 交 流 输 入 直流输出 图 2 直流稳压电源电路构成电压变压器的作用是将电网 220 的交流电压变成整流电路所需要的交流电压，一般为降压变压器。整流电路是将输入的交流电压变换为单向脉动电压和电流，这是还需在整流电路的输出端接入滤波电路滤除交流分量，使输出为平滑的直流电压。稳压电路的作用是将滤波电路输出的电压经稳压后，输出较稳定的电压。直流稳压电源的电路图如图 3 所示。 图 3 直流稳压电路图2.计数器电路 本试验中计数器选用中规模集成电路 74192 进行设计，74192 是十进制同步加法/减法计数器，它采用 8...
