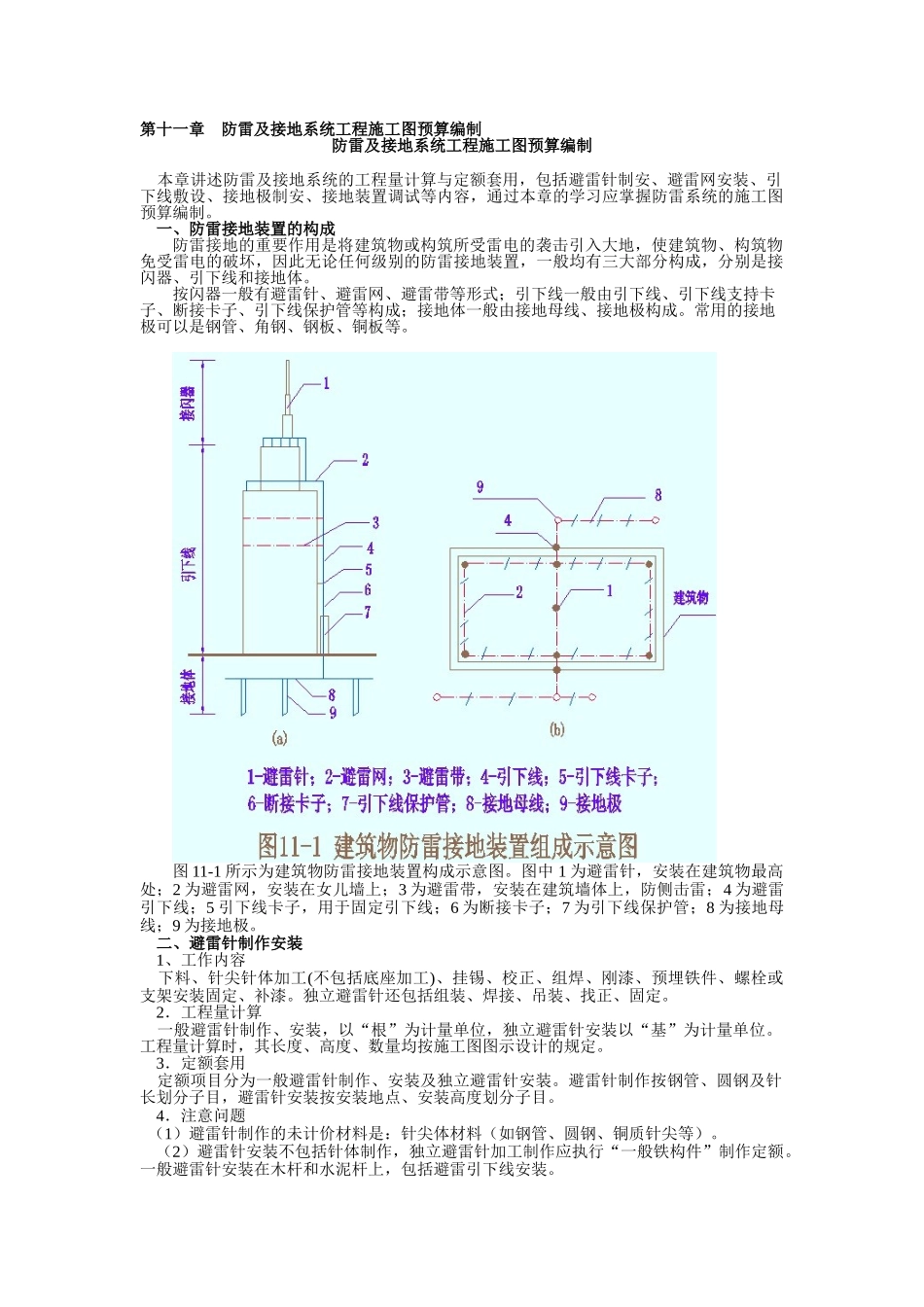

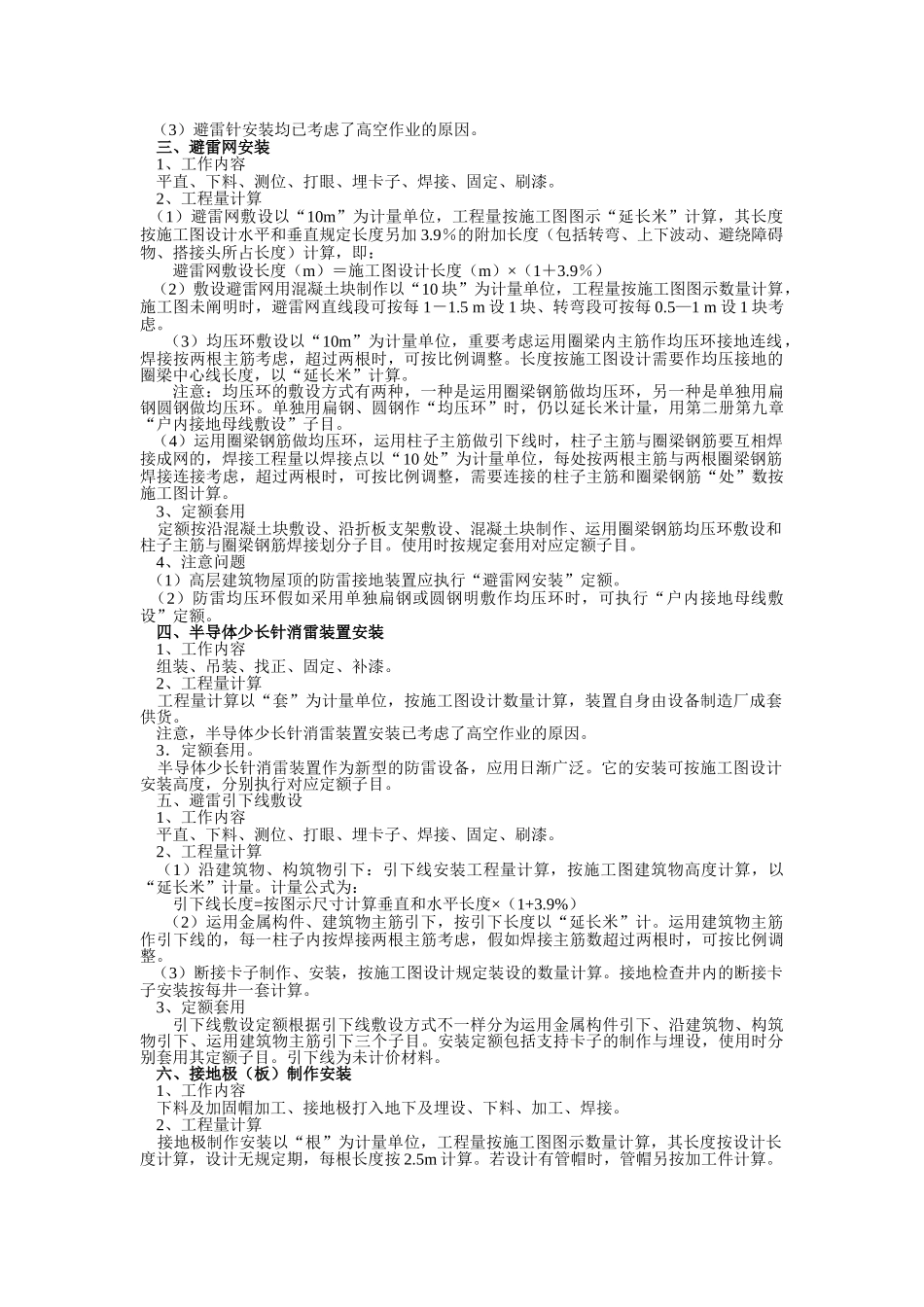

第十一章 防雷及接地系统工程施工图预算编制防雷及接地系统工程施工图预算编制 本章讲述防雷及接地系统的工程量计算与定额套用，包括避雷针制安、避雷网安装、引下线敷设、接地极制安、接地装置调试等内容，通过本章的学习应掌握防雷系统的施工图预算编制。 一、防雷接地装置的构成防雷接地的重要作用是将建筑物或构筑所受雷电的袭击引入大地，使建筑物、构筑物免受雷电的破坏，因此无论任何级别的防雷接地装置，一般均有三大部分构成，分别是接闪器、引下线和接地体。按闪器一般有避雷针、避雷网、避雷带等形式；引下线一般由引下线、引下线支持卡子、断接卡子、引下线保护管等构成；接地体一般由接地母线、接地极构成。常用的接地极可以是钢管、角钢、钢板、铜板等。图 11-1 所示为建筑物防雷接地装置构成示意图。图中 1 为避雷针，安装在建筑物最高处；2 为避雷网，安装在女儿墙上；3 为避雷带，安装在建筑墙体上，防侧击雷；4 为避雷引下线；5 引下线卡子，用于固定引下线；6 为断接卡子；7 为引下线保护管；8 为接地母线；9 为接地极。 二、避雷针制作安装 1、工作内容 下料、针尖针体加工(不包括底座加工)、挂锡、校正、组焊、刚漆、预埋铁件、螺栓或支架安装固定、补漆。独立避雷针还包括组装、焊接、吊装、找正、固定。 2．工程量计算 一般避雷针制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。工程量计算时，其长度、高度、数量均按施工图图示设计的规定。 3．定额套用 定额项目分为一般避雷针制作、安装及独立避雷针安装。避雷针制作按钢管、圆钢及针长划分子目，避雷针安装按安装地点、安装高度划分子目。 4．注意问题 （1）避雷针制作的未计价材料是：针尖体材料（如钢管、圆钢、铜质针尖等）。（2）避雷针安装不包括针体制作，独立避雷针加工制作应执行“一般铁构件”制作定额。一般避雷针安装在木杆和水泥杆上，包括避雷引下线安装。 （3）避雷针安装均已考虑了高空作业的原因。 三、避雷网安装 1、工作内容 平直、下料、测位、打眼、埋卡子、焊接、固定、刷漆。 2、工程量计算 （1）避雷网敷设以“10m”为计量单位，工程量按施工图图示“延长米”计算，其长度按施工图设计水平和垂直规定长度另加 3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算，即： 避雷网敷设长度（m）＝施工图设计长度（m）×（1＋3.9％） （2）敷设避雷网用混凝土块制作以“1...
