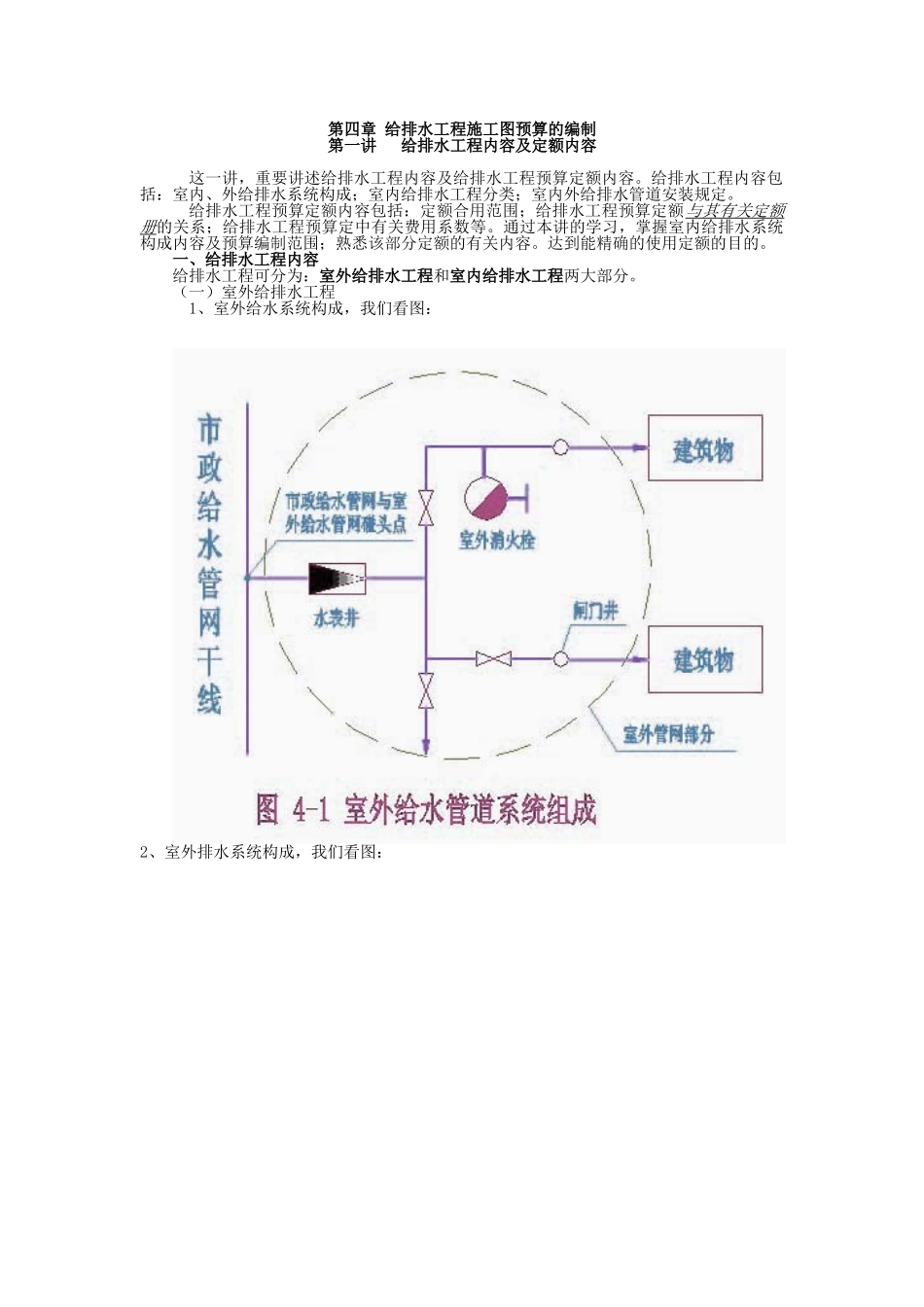

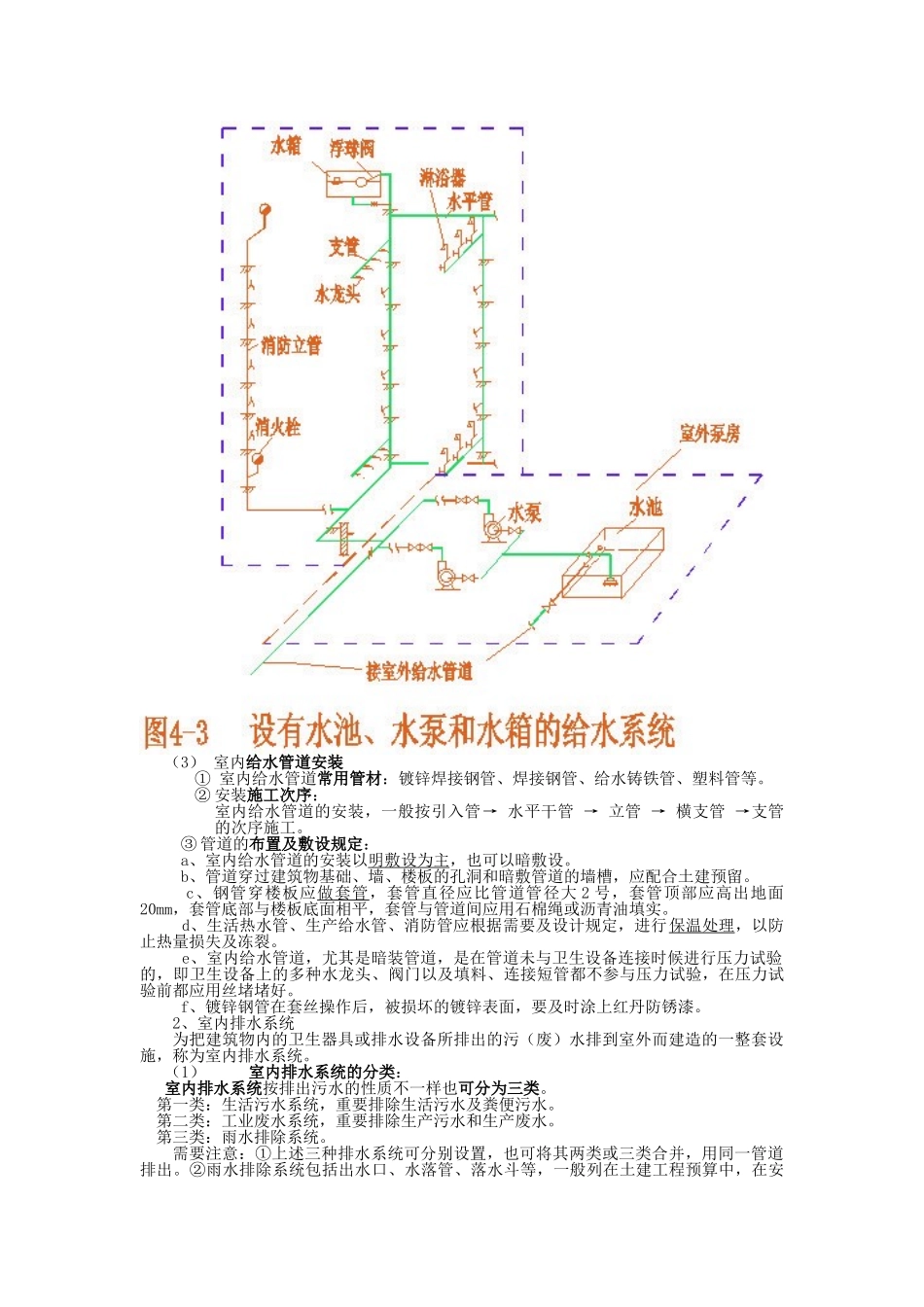

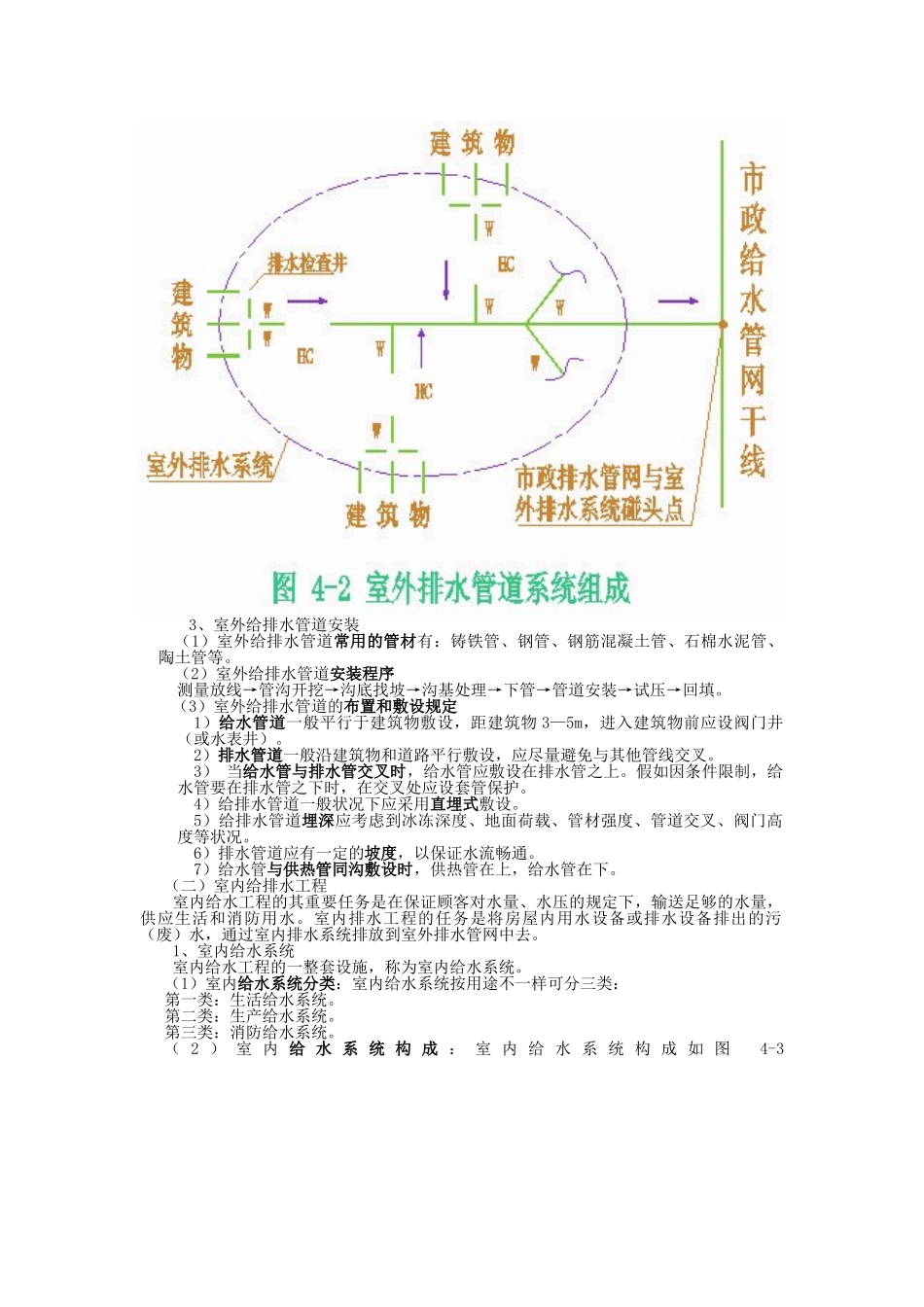

第四章 给排水工程施工图预算的编制第一讲 给排水工程内容及定额内容这一讲，重要讲述给排水工程内容及给排水工程预算定额内容。给排水工程内容包括：室内、外给排水系统构成；室内给排水工程分类；室内外给排水管道安装规定。给排水工程预算定额内容包括：定额合用范围；给排水工程预算定额与其有关定额册的关系；给排水工程预算定中有关费用系数等。通过本讲的学习，掌握室内给排水系统构成内容及预算编制范围；熟悉该部分定额的有关内容。达到能精确的使用定额的目的。一、给排水工程内容给排水工程可分为：室外给排水工程和室内给排水工程两大部分。（一）室外给排水工程1、室外给水系统构成，我们看图： 2、室外排水系统构成，我们看图： 3、室外给排水管道安装（1）室外给排水管道常用的管材有：铸铁管、钢管、钢筋混凝土管、石棉水泥管、陶土管等。（2）室外给排水管道安装程序测量放线→管沟开挖→沟底找坡→沟基处理→下管→管道安装→试压→回填。（3）室外给排水管道的布置和敷设规定1）给水管道一般平行于建筑物敷设，距建筑物 3—5m，进入建筑物前应设阀门井（或水表井）。2）排水管道一般沿建筑物和道路平行敷设，应尽量避免与其他管线交叉。 3） 当给水管与排水管交叉时，给水管应敷设在排水管之上。假如因条件限制，给水管要在排水管之下时，在交叉处应设套管保护。4）给排水管道一般状况下应采用直埋式敷设。5）给排水管道埋深应考虑到冰冻深度、地面荷载、管材强度、管道交叉、阀门高度等状况。6）排水管道应有一定的坡度，以保证水流畅通。7）给水管与供热管同沟敷设时，供热管在上，给水管在下。 （二）室内给排水工程室内给水工程的其重要任务是在保证顾客对水量、水压的规定下，输送足够的水量，供应生活和消防用水。室内排水工程的任务是将房屋内用水设备或排水设备排出的污（废）水，通过室内排水系统排放到室外排水管网中去。1、室内给水系统室内给水工程的一整套设施，称为室内给水系统。（1）室内给水系统分类：室内给水系统按用途不一样可分三类：第一类：生活给水系统。第二类：生产给水系统。第三类：消防给水系统。（ 2 ） 室 内 给 水 系 统 构 成 ： 室 内 给 水 系 统 构 成 如 图 4-3 （3） 室内给水管道安装① 室内给水管道常用管材：镀锌焊接钢管、焊接钢管、给水铸铁管、塑料管等。② 安装施工次序：室内给水管道的安装，一般按引入管→ 水平干管 → 立管 → 横支管...
