工程变压器防护棚搭设 施工方案VIP免费

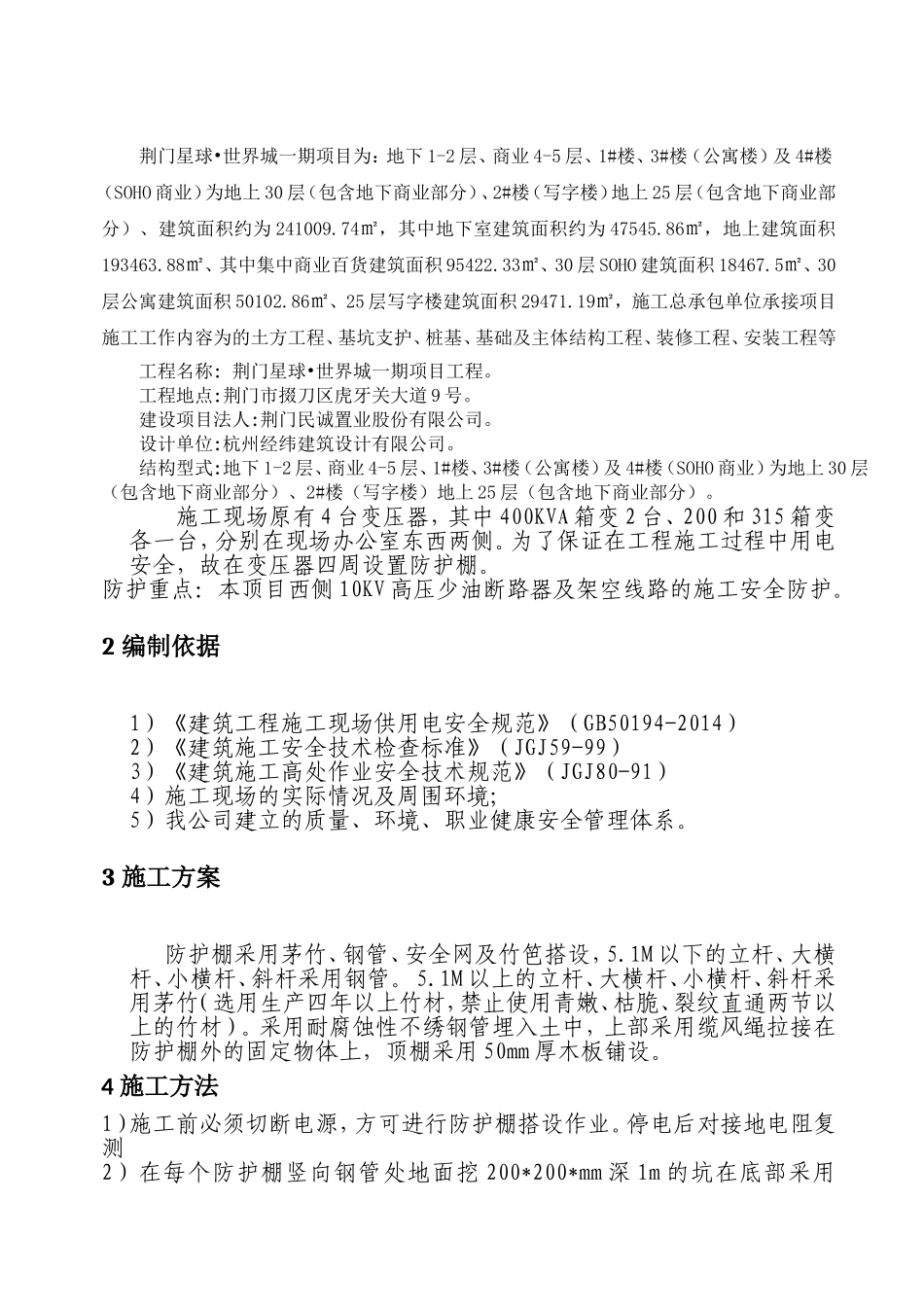

荆门星球•世界城一期项目工程变压器防护棚搭设施工方案目录1工程概况.............................32编制依据.............................33施工方案.............................34施工方法.............................35技术及质量保证措施.......................46劳动力组织............................57安全文明施工...........................58高压变压器布置和搭设简图...................71工程概况荆门星球•世界城一期项目为：地下1-2层、商业4-5层、1#楼、3#楼（公寓楼）及4#楼（SOHO商业）为地上30层（包含地下商业部分）、2#楼（写字楼）地上25层（包含地下商业部分）、建筑面积约为241009.74㎡，其中地下室建筑面积约为47545.86㎡，地上建筑面积193463.88㎡、其中集中商业百货建筑面积95422.33㎡、30层SOHO建筑面积18467.5㎡、30层公寓建筑面积50102.86㎡、25层写字楼建筑面积29471.19㎡，施工总承包单位承接项目施工工作内容为的土方工程、基坑支护、桩基、基础及主体结构工程、装修工程、安装工程等工程名称:荆门星球•世界城一期项目工程。工程地点:荆门市掇刀区虎牙关大道9号。建设项目法人:荆门民诚置业股份有限公司。设计单位:杭州经纬建筑设计有限公司。结构型式:地下1-2层、商业4-5层、1#楼、3#楼（公寓楼）及4#楼（SOHO商业）为地上30层（包含地下商业部分）、2#楼（写字楼）地上25层（包含地下商业部分）。施工现场原有4台变压器，其中400KVA箱变2台、200和315箱变各一台，分别在现场办公室东西两侧。为了保证在工程施工过程中用电安全，故在变压器四周设置防护棚。防护重点：本顶目西侧10KV高压少油断路器及架空线路的施工安全防护。2编制依据1）《建筑工程施工现场供用电安全规范》（GB50194-2014）2）《建筑施工安全技术检查标准》（JGJ59-99）3）《建筑施工高处作业安全技术规范》（JGJ80-91）4）施工现场的实际情况及周围环境;5）我公司建立的质量、环境、职业健康安全管理体系。3施工方案防护棚采用茅竹、钢管、安全网及竹笆搭设，5.1M以下的立杆、大横杆、小横杆、斜杆采用钢管。5.1M以上的立杆、大横杆、小横杆、斜杆采用茅竹（选用生产四年以上竹材，禁止使用青嫩、枯脆、裂纹直通两节以上的竹材）。采用耐腐蚀性不绣钢管埋入土中，上部采用缆风绳拉接在防护棚外的固定物体上，顶棚采用50mm厚木板铺设。4施工方法1）施工前必须切断电源，方可进行防护棚搭设作业。停电后对接地电阻复测2）在每个防护棚竖向钢管处地面挖200*200*mm深1m的坑在底部采用C15混凝土垫层厚100mm，立杆与变压器的安全间距大于1000mm。3）防护棚共设置12道斜撑，斜撑每个方向均需设置，分别设置在防护棚的内侧。4）防护棚外侧采用安全网维护，在防护棚顶部采用木板做防护。5）在防护棚四角的中部均设置缆风绳，缆风绳采用6mm钢丝绳。6）防护棚水平方向用茅竹设置水平杆，间距800mm。7）防护棚在底部留设门洞，门洞宽0.8m，高2m，平时用木门封闭。仅供设备检修、维护人员进出使用。8）防护棚顶设置警示灯，防止夜间作业或其它物碰上。5技术及质量保证措施1）防护棚立杆埋入的深度不小于1m，所挖的坑回填时进行夯实。2）防护棚立杆搭接接头错开不小于1m，搭接长度不小于800mm，绑扎不少于3道。3）防护棚立杆底距地面20cm处搭设一道水平杆，以上水平杆间距800mm。4）相邻两根水平杆搭接部位错开不少于800mm，搭接长度不小于800mm。5）防护棚转角处水平杆均伸出防护棚外不小于100mm，6）斜撑设置12道，两个方向均需设置，斜撑于竖向和水平向竹竿相交处均绑扎牢固。7）斜撑与水平杆的夹角不大于60度。8）防护棚顶部为双层布置，一层竹笆一层5MM厚木板。上层防护棚高于电线杆或电线3m，水平距离≧2M。9）防护棚外侧采用密目阻燃安全网封闭，安全网四角与防护棚绑扎牢固。10）防护棚顶部所铺设木板应密集、牢固。6劳动力组织本工作计划采用工人5人，在工作开始前完成准备工作，在工作正式开始的当天基本完成防护棚搭设工作。计划使用材料如下：茅竹：约1006米密目阻燃安全网：约480平米模板：约108平米(顶部采用模板)缆风绳：80米7安全文明施工1）变压器必须停电后方...
