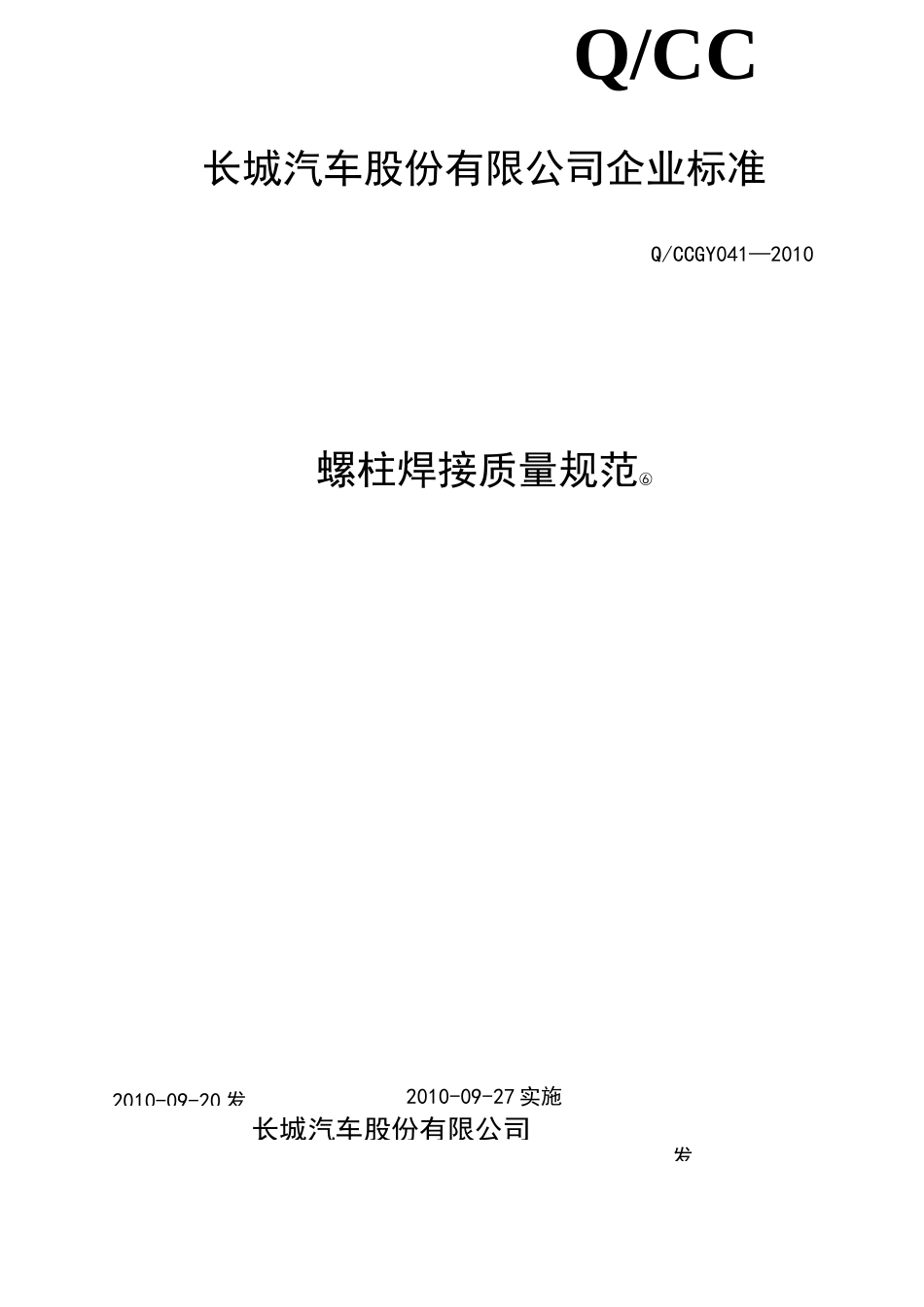

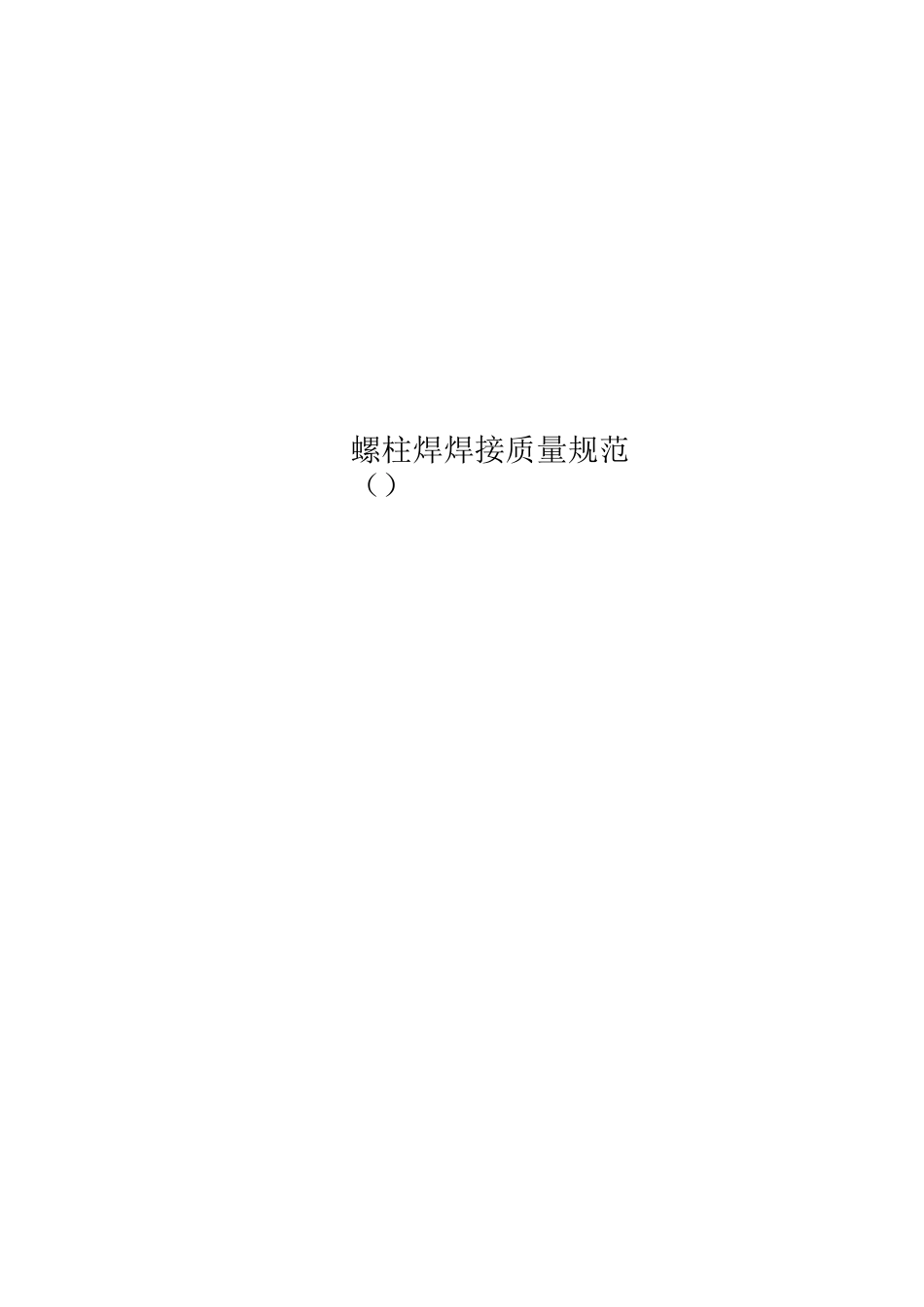

螺柱焊焊接质量规范（）作者:日期:长城汽车股份有限公司发2010-09-20 发Q/CC长城汽车股份有限公司企业标准Q/CCGY041—2010螺柱焊接质量规范⑥2010-09-27 实施在白车身焊接工艺中，螺柱焊接质量直接影响着整车的装配，为了提高螺柱焊接质量 , .规范其焊接控制方法，保证和提高整车的装配性，从而编制本标准。本标准由长城汽车股份有限公司工程院焊装技术部提出；本标准由长城汽车股份有限公司工程院综合技术部归口；本标准主要起草单位:工程院焊装技术部；本标准主要起草人：武万斌、齐庆祝、张彭、王晓阳、朱士超、刘英明。螺柱焊焊接质量规范遍1 范围本标准规定了白车身螺柱焊接的判断基准、焊接过程注意事项、螺柱焊接的检验方法、检验频次等要错误!本标准适用于长城汽车股份公司各制造事业部及子公司所有涉及到螺柱焊作业的部门。2 术语和定义下列术语和定义适用于本标准。2.1储能式螺柱焊储能式螺柱焊：储能式螺柱焊机采用大容量电容作为焊接能量的来源，通过可控硅精确控制放电时间，以瞬间低电压-强电流的方式将螺柱尖端迅速熔化，在外加压力的作用下使螺柱和工作面间隙快速合并，将螺柱牢固的焊接在工作面上，整个过程持续约 1ms〜3ms,储能式螺柱焊焊接过程见图 1。2.2拉弧式螺柱焊拉弧式螺柱焊：螺柱接触工件，通电后利用螺柱夹持机构提升螺柱，此时螺柱与工件之间出现稳定燃烧电弧，电弧热熔化螺柱顶部和工件表面，随后螺柱夹持机构压迫螺柱下沉到工件熔池，断电后形成焊接接头，拉弧式螺柱焊焊接过程见图 2。图 2 拉弧式螺柱焊焊接过程。图 1 储能式螺柱焊焊接过程螺柱焊接质量判定标准 错误!螺柱焊接质量判定标准见表 1 。 错误!序号项目虚焊熔池过大3 螺柱倾斜变形4 母材背面变形焊穿螺纹损坏倾斜检验表 1 螺柱焊接质量判定标准 错误!标准螺柱应完全插入溶池，螺柱周围焊接均匀熔池满足实际焊接效果，表面均匀美观焊接时螺柱应垂直焊接表面倾斜角度为 90°±5°焊件背面无严重变形，不影响后续装配及功能要求焊件背面无烧穿孔焊接过程中要保证螺纹不被损坏，用相应的螺母能够顺利拧入视为合格捶击检验时，当螺柱倾斜角度不小于 30°时，螺柱无裂纹或假焊等缺陷。图片备注外观外观外观外观外观强度4螺柱焊工艺规范4.1 螺柱焊焊接材料螺柱焊的焊接母材有普通碳钢、高强度钢、不锈钢和铝合金。螺柱焊通常用螺柱材料与所焊母材组合,见表 2。表 2 螺柱材料与母材材料组合螺柱材料焊接母材低碳钢、不锈钢低碳钢...
