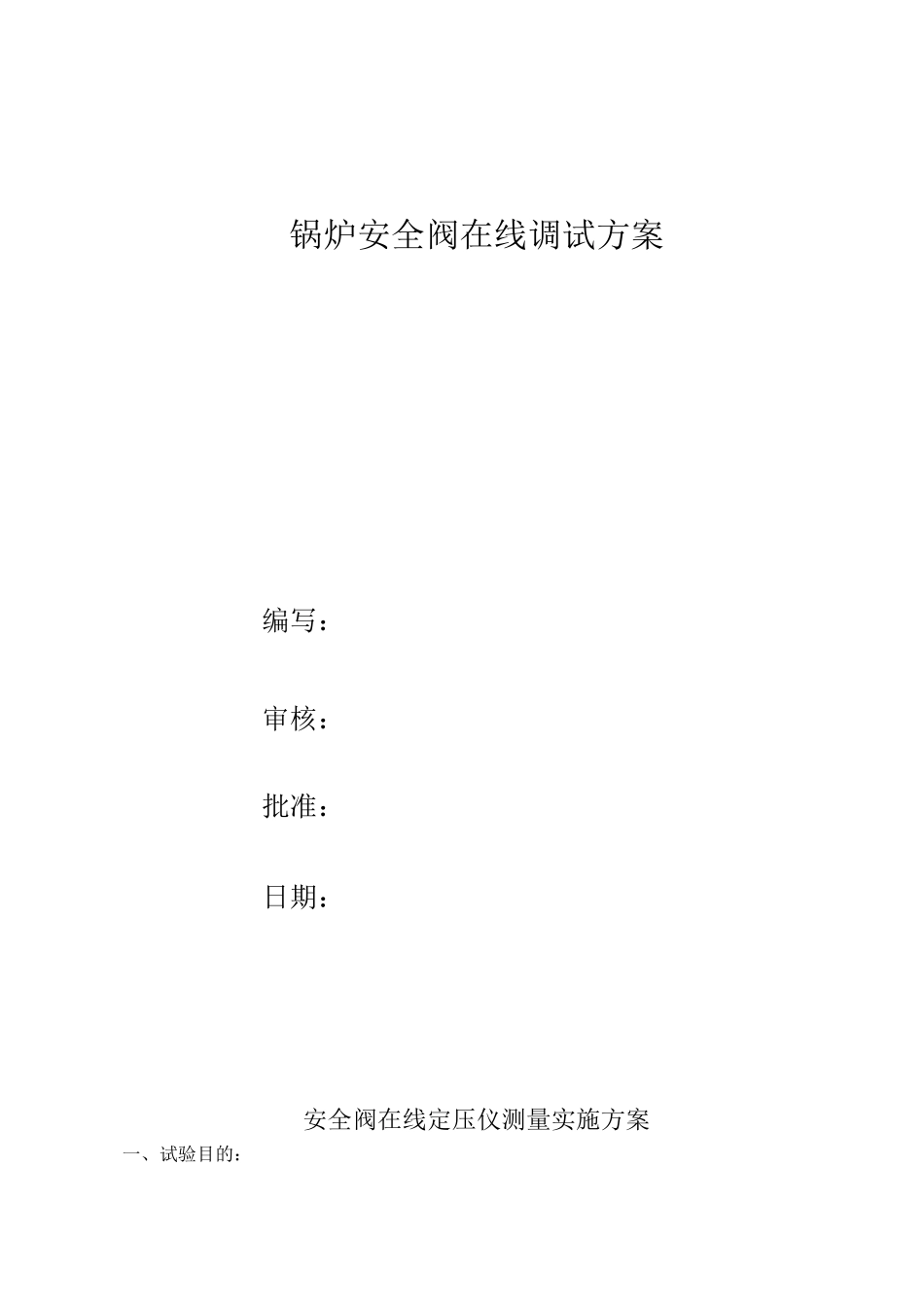

锅炉安全阀在线调试方案编写:审核:批准:日期:安全阀在线定压仪测量实施方案一、试验目的:为了确保锅炉及压力容器安全、稳定运行,按照《电力工业锅炉压力容器监察规程》(DL612-1996)及《电站锅炉安全阀应用导则》(DL/T959-2005)要求校验整定锅炉、压力容器安全阀的开启压力。二、编制依据:1、《电业安全工作规程》(热力和机械部分)2、Consolidated1700 型弹簧安全阀安装、操作与及维护手册3、《电力工业锅炉压力容器监察规程》(DL612-1996)4、《安全阀安全技术监察规程》(TSGZF001-2006)5、《电站锅炉安全阀应用导则》(DL/T959-2005)6、制造和设计部门图纸、设备安装及使用说明书7、《锅炉运行规程》8、《锅炉检修规程》9、《汽机运行规程》10、《汽机检修规程》三、试验的组织与分工1、有限公司负责具体整定工作,专用工具由技术中心人员操作,负责相关技术指导及调试报告的编写;电厂运行部负责锅炉的升温,升压操作及汽机的保护工作,并按要求维持锅炉压力容器的压力在一定范围内。2、人员分工安全阀校验负责人:安全阀校验安全员:安全阀校验人员:四、资质审查1、人员资质从事安全阀检修校验的人员必须取得国家质量监督检验检疫总局特种设备安全监察局颁发的安全阀维修作业人员二级证书。2、单位资质有限公司是国家电力监管委员会机关服务局下属的专业从事电站安全阀检修校验技术研究、技术服务和技术支持的独立法人实体,为目前国内具备从事“电站锅炉安全阀在线校验”的特种设备检测检验机构,中华人民共和国特种设备检验检测机构核准证号为 TS7811002-2016。五、标准依据:《电力工业锅炉压力容器监察规程》(DL612-1996)9.1.13 规定:“纯机械弹簧式安全阀可采用液压装置进行校验调整,一般在 60%〜80%额定压力下进行。”《电站锅炉安全阀应用导则》8.2.1 规定:“纯机械弹簧安全阀及碟形弹簧安全阀可使用安全阀在线定压仪进行校验调整。”六、关于使用 NSH 安全阀定压仪整定的“起座压力”与“理论整定值”的误差:按照《电站锅炉安全阀应用导则》电力标准、《ASMEC4 安全阀》标准 PG-72.2 规定,整定的起座压力允许在以下范围内变化:设备名称整定压力(MPa)极限偏差(MPa)压力容器(包括高加、除氧器、扩容器、储气罐等)<0.7±0.02>0.7±3%的整定压力锅炉本体(包括过热器、再热器)0.5〜2.072.07〜7.0±0.07>7.0±1%的整定压力七、试验条件:1. 甲方提供安全阀密封面的内、外径尺寸。2. 甲方试验现场提供 220v...
