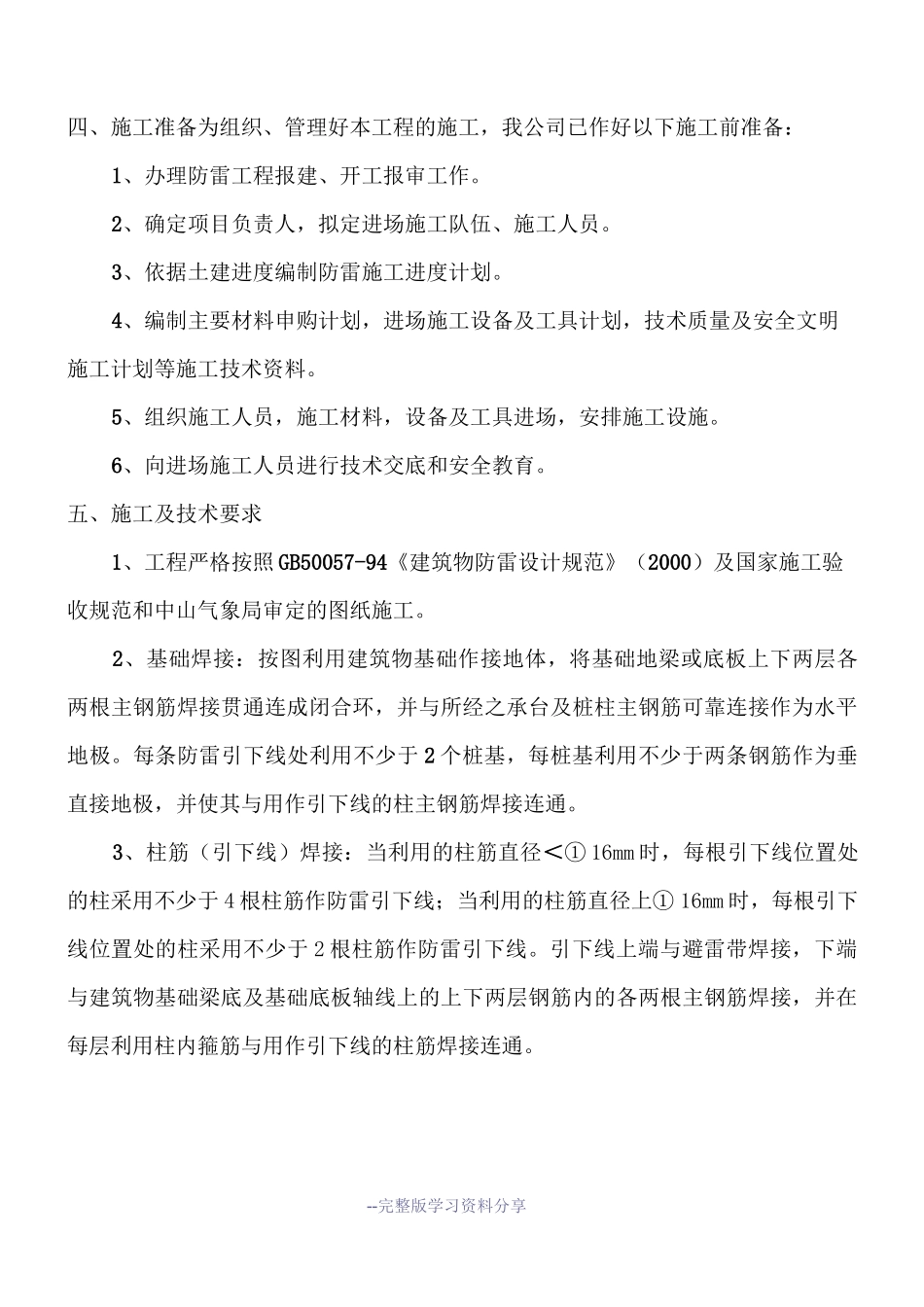

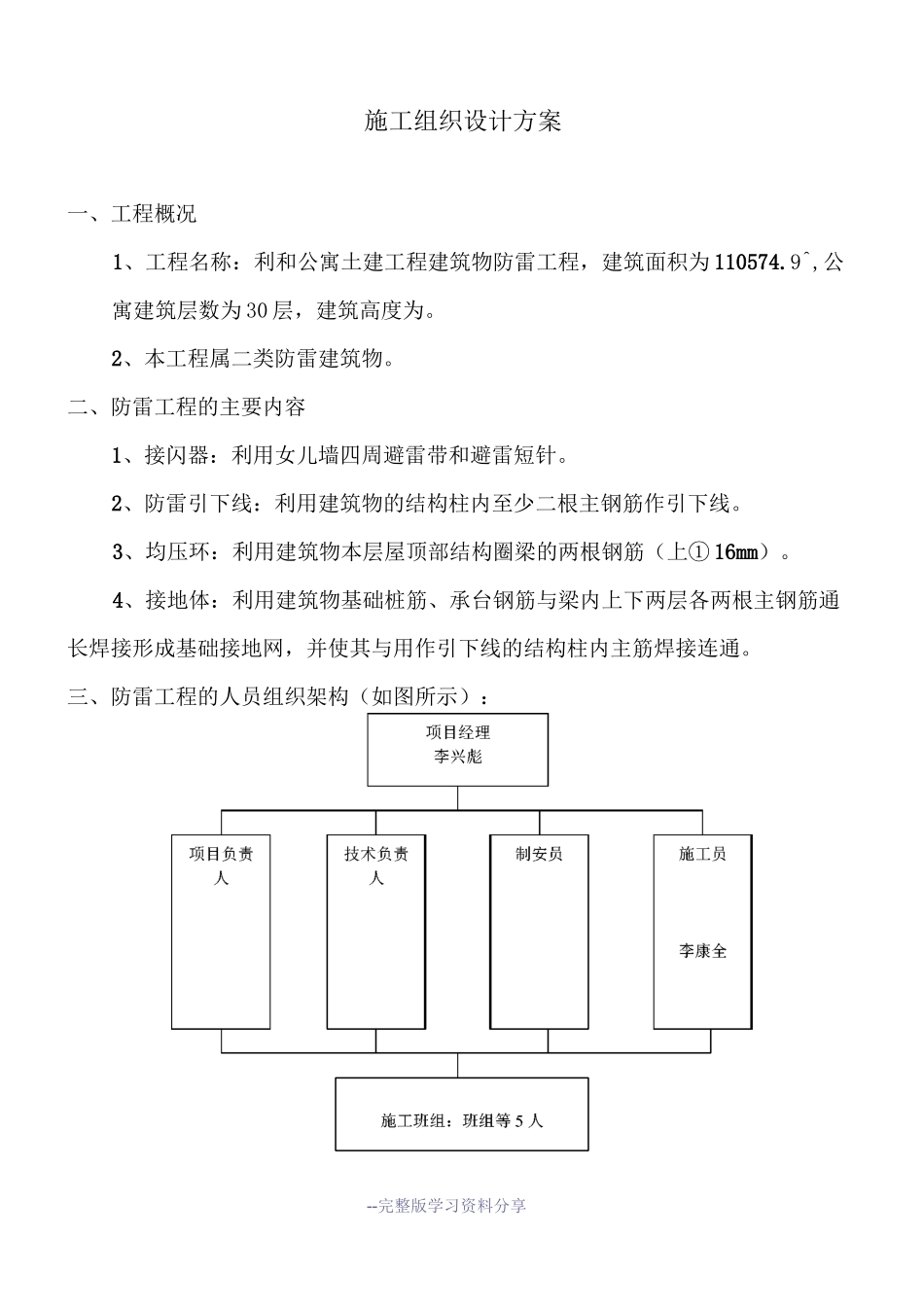

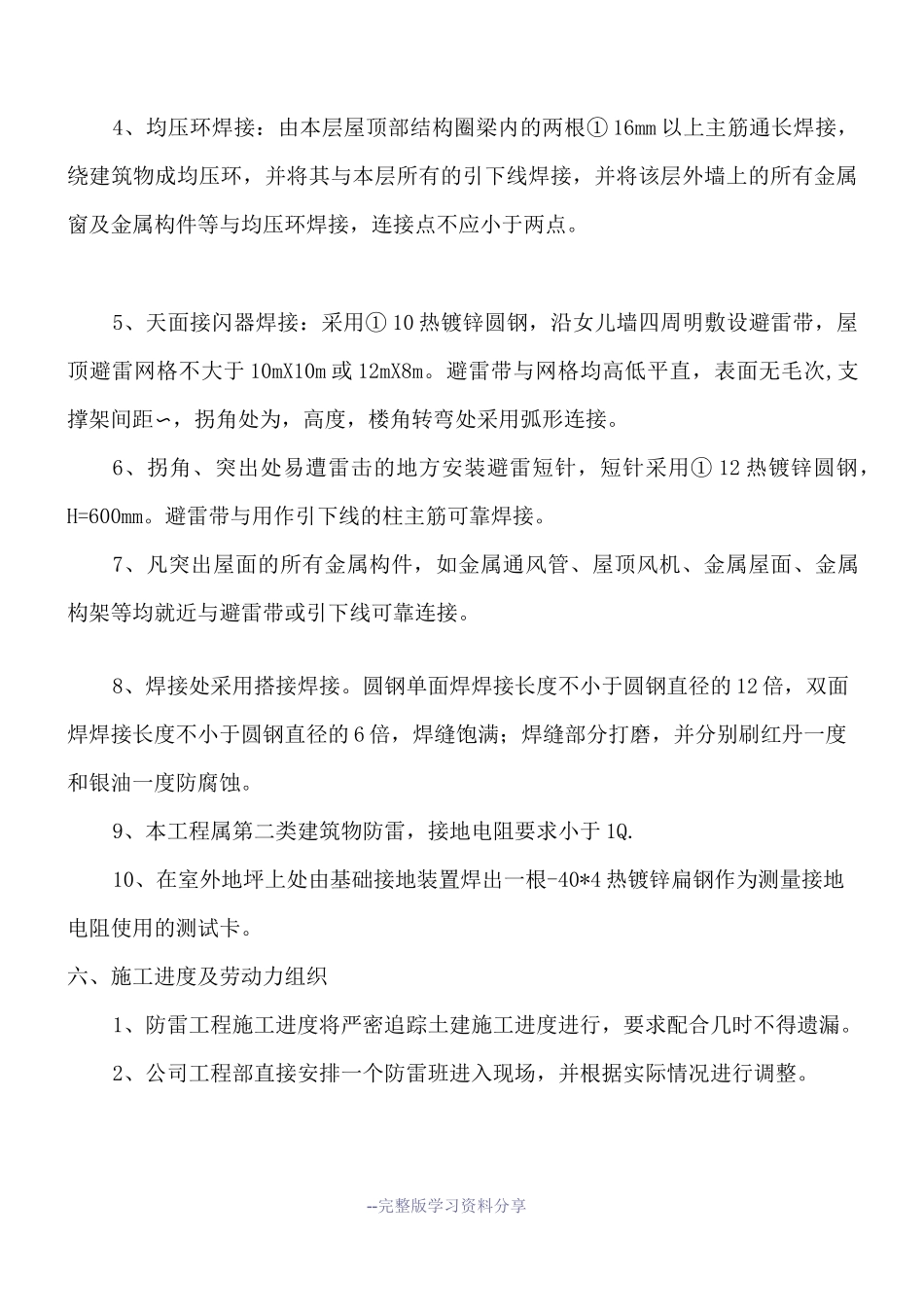

--完整版学习资料分享施工组织设计方案一、工程概况1、工程名称：利和公寓土建工程建筑物防雷工程，建筑面积为 110574.9^,公寓建筑层数为 30 层，建筑高度为。2、本工程属二类防雷建筑物。二、防雷工程的主要内容1、接闪器：利用女儿墙四周避雷带和避雷短针。2、防雷引下线：利用建筑物的结构柱内至少二根主钢筋作引下线。3、均压环：利用建筑物本层屋顶部结构圈梁的两根钢筋（上① 16mm）。4、接地体：利用建筑物基础桩筋、承台钢筋与梁内上下两层各两根主钢筋通长焊接形成基础接地网，并使其与用作引下线的结构柱内主筋焊接连通。三、防雷工程的人员组织架构（如图所示）：--完整版学习资料分享四、施工准备为组织、管理好本工程的施工，我公司已作好以下施工前准备：1、办理防雷工程报建、开工报审工作。2、确定项目负责人，拟定进场施工队伍、施工人员。3、依据土建进度编制防雷施工进度计划。4、编制主要材料申购计划，进场施工设备及工具计划，技术质量及安全文明施工计划等施工技术资料。5、组织施工人员，施工材料，设备及工具进场，安排施工设施。6、向进场施工人员进行技术交底和安全教育。五、施工及技术要求1、工程严格按照 GB50057-94《建筑物防雷设计规范》（2000）及国家施工验收规范和中山气象局审定的图纸施工。2、基础焊接：按图利用建筑物基础作接地体，将基础地梁或底板上下两层各两根主钢筋焊接贯通连成闭合环，并与所经之承台及桩柱主钢筋可靠连接作为水平地极。每条防雷引下线处利用不少于 2 个桩基，每桩基利用不少于两条钢筋作为垂直接地极，并使其与用作引下线的柱主钢筋焊接连通。3、柱筋（引下线）焊接：当利用的柱筋直径＜① 16mm 时，每根引下线位置处的柱采用不少于 4 根柱筋作防雷引下线；当利用的柱筋直径上① 16mm 时，每根引下线位置处的柱采用不少于 2 根柱筋作防雷引下线。引下线上端与避雷带焊接，下端与建筑物基础梁底及基础底板轴线上的上下两层钢筋内的各两根主钢筋焊接，并在每层利用柱内箍筋与用作引下线的柱筋焊接连通。--完整版学习资料分享4、均压环焊接：由本层屋顶部结构圈梁内的两根① 16mm 以上主筋通长焊接，绕建筑物成均压环，并将其与本层所有的引下线焊接，并将该层外墙上的所有金属窗及金属构件等与均压环焊接，连接点不应小于两点。5、天面接闪器焊接：采用① 10 热镀锌圆钢，沿女儿墙四周明敷设避雷带，屋顶避雷网格不大于 10mX10m 或 12mX8m。避雷带与网格均高低...
