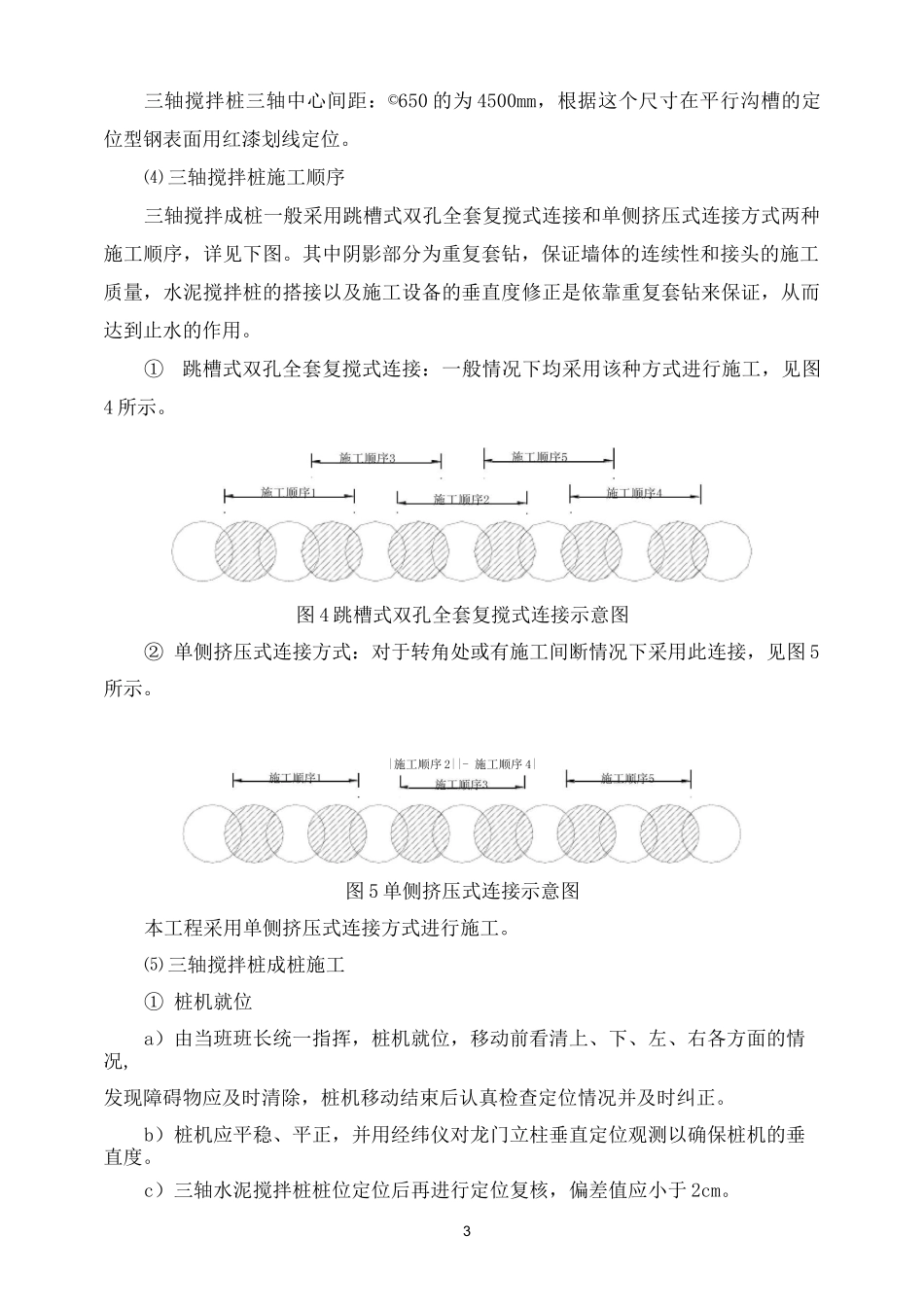

1青龙山出入场线搅拌桩施工技术交底一、工程概况无锡地铁 2 号线 14 标工程规模为两站两区间加一条停车场出入线。其中青龙山停车场出入场线从梅园站西端沿环太湖公路向西前行，然后向北偏转，穿过公交车停车场，沿青龙山二路直至出入场线地下终点。搅拌桩止水帷幕施工的里程为RDK0+130.20 壬 RDKO+335 采用三轴搅拌机施工，搅拌桩尺寸为 650mm，间距为，450mm。二、三轴搅拌桩施工工艺流程图三轴搅拌桩施工工艺流程图见图 1图 1 三轴搅拌桩施工工艺流程图三、三轴搅拌桩施工步骤及施工方法施工前，必须先进行场地平整，清除施工区域的表层硬物和地下障碍物，现场道路的承载力应满足桩机平稳行走的要求。⑴ 测量放线根据设计提供的坐标基准点，按照设计图进行放样定位及高程引测工作，并做好永久及临时标志。为防止围护结构桩基在粉质粘土层出现鼓包及防止桩基在允许垂直度偏差内的向基坑外偏的影响，造成三轴搅拌桩在搅拌下沉中受阻。故将止水帷幕中轴线外放10cm。放样定线后做好测量技术复核单，提请监理进行复核验收签证。确认无误后方可进行搅拌施工。⑵ 开挖导沟根据基坑围护结构外边控制线，开挖导沟，并清除地下障碍物，沟槽尺寸见图 2 所示，开挖导沟余土应及时处理，以保证搅拌桩止水帷幕正常施工，并达到文明工地要求。图 2 导沟开挖示意图⑵ 定位型钢放置垂直沟槽方向放置两根定位型钢，规格为 20 号工钢，长 2.5m，再在平行沟槽方向放置两根定位型钢，规格为 20 号工钢，长 8〜12m。具体位置及尺寸见图 3 所示。图 3 定位型钢示意图⑶ 三轴搅拌桩孔位定位3三轴搅拌桩三轴中心间距：©650 的为 4500mm，根据这个尺寸在平行沟槽的定位型钢表面用红漆划线定位。⑷ 三轴搅拌桩施工顺序三轴搅拌成桩一般采用跳槽式双孔全套复搅式连接和单侧挤压式连接方式两种施工顺序，详见下图。其中阴影部分为重复套钻，保证墙体的连续性和接头的施工质量，水泥搅拌桩的搭接以及施工设备的垂直度修正是依靠重复套钻来保证，从而达到止水的作用。①跳槽式双孔全套复搅式连接：一般情况下均采用该种方式进行施工，见图4 所示。图 4 跳槽式双孔全套复搅式连接示意图② 单侧挤压式连接方式：对于转角处或有施工间断情况下采用此连接，见图 5所示。|施工顺序 2 ||-_施工顺序 4|图 5 单侧挤压式连接示意图本工程采用单侧挤压式连接方式进行施工。⑸ 三轴搅拌桩成桩施工① 桩机就位a）由当班班长统一指挥，桩机就位...
