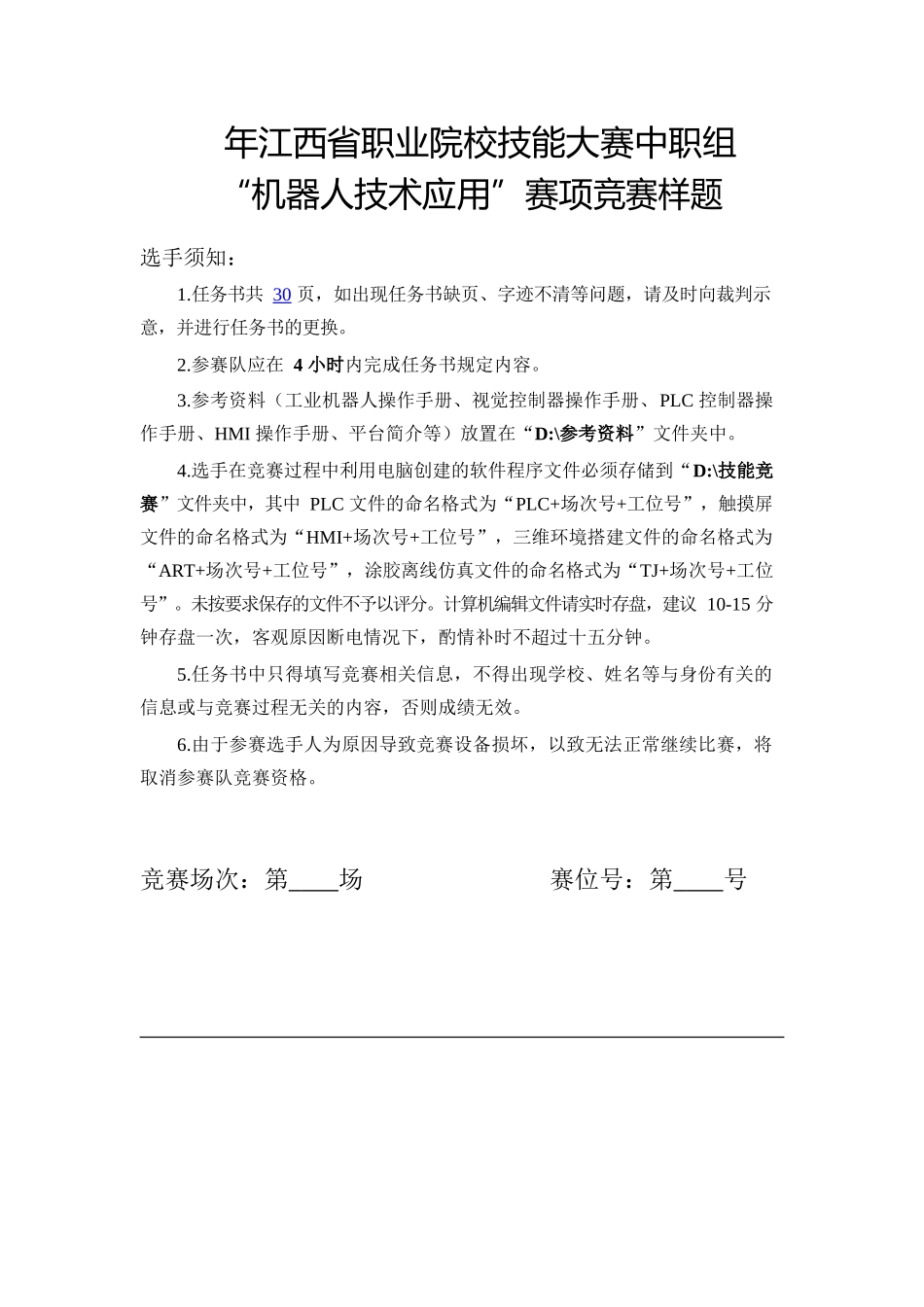

年江西省职业院校技能大赛中职组“机器人技术应用”赛项竞赛样题选手须知：1.任务书共30页，如出现任务书缺页、字迹不清等问题，请及时向裁判示意，并进行任务书的更换。2.参赛队应在4小时内完成任务书规定内容。3.参考资料（工业机器人操作手册、视觉控制器操作手册、PLC控制器操作手册、HMI操作手册、平台简介等）放置在“D:\参考资料”文件夹中。4.选手在竞赛过程中利用电脑创建的软件程序文件必须存储到“D:\技能竞赛”文件夹中，其中PLC文件的命名格式为“PLC+场次号+工位号”，触摸屏文件的命名格式为“HMI+场次号+工位号”，三维环境搭建文件的命名格式为“ART+场次号+工位号”，涂胶离线仿真文件的命名格式为“TJ+场次号+工位号”。未按要求保存的文件不予以评分。计算机编辑文件请实时存盘，建议10-15分钟存盘一次，客观原因断电情况下，酌情补时不超过十五分钟。5.任务书中只得填写竞赛相关信息，不得出现学校、姓名等与身份有关的信息或与竞赛过程无关的内容，否则成绩无效。6.由于参赛选手人为原因导致竞赛设备损坏，以致无法正常继续比赛，将取消参赛队竞赛资格。竞赛场次：第场赛位号：第号任务一机械及电气安装调试安装工艺要求：1.电缆与气管分开绑扎，第一根绑扎带距离接头处60±5mm，其余两个绑扎带之间的距离不超过50±5mm，绑扎带切割不能留余太长，必须小于1mm，美观安全。气路捆扎不影响工业机器人正常动作，不会与周边设备发生刮擦勾连。2.电缆和气管分开走线槽，气管在型材支架上可用线夹子绑扎带固定，两个线夹子之间的距离不超过120mm。走线槽的气管长度应合适，不能出现折弯缠绕和绑扎变形现象，不允许出现漏气现象。3.机械安装需选择合适工具，按提供模块零件完成单元装配，安装完毕后机械单元部分没有晃动和松动。执行元器件气缸动作平缓，无强烈碰撞。（一）工具快换模块法兰端安装及气路连接1.将工具快换模块法兰端已经安装到工业机器人第6轴法兰盘上。要求检查工具快换模块法兰端和工业机器人第6轴法兰盘的销钉孔对齐，螺钉紧固。2.完成工具快换模块的气路连接，可使工具快换模块法兰端与工具端正常锁定和释放，并实现对夹爪工具和吸盘工具的动作控制。要求：正压气路用蓝色气管，负压气路用透明气管。3.将气路压力调整到0.4MPa~0.6MPa，打开过滤器末端开关，测试气路连接的正确性。图1-1工具快换模块法兰端气路图（二）单元机械装配1.利用竞赛工位所提供的工具和零件，完成涂胶单元的结构件零件的安装。图1-2涂胶单元装配图2.利用竞赛工位所提供的工具和零件，完成码垛单元的结构件零件的安装。图1-3码垛单元平台A装配图图1-4码垛单元平台B装配图3.利用竞赛工位所提供的工具和零件，完成料仓单元结构件零件的安装。图1-5料仓单元装配图4.利用竞赛工位所提供的工具和零件，完成废品单元结构件零件的安装。图1-6废品单元装配图（三）工作站台面单元布局工作站台面单元布局要求如图1-7所示。注意芯片料仓单元、涂胶单元、码垛单元、废品单元、工具等的布局方向和安装形式，具体位置尺寸满足任务二和任务三中机器人工作半径范围即可。图1-7工作站台面布局要求（四）检测单元1号工位机械安装及电气接线1.利用竞赛工位所提供的工具和零件，完成检测单元1号工位的机械结构件、气缸、导轨、检测滑台、检测灯架子等零件的安装。图1-8检测单元1号工位装配图2.利用竞赛工位所提供的工具和零件，完成检测单元1号工位的气缸气路连接，能按要求可以实现工位安装台的推进缩回动作、检测灯的升降动作。图1-9检测单元1号工位气动原理图3.利用竞赛工位所提供的工具和零件，完成检测单元1号工位传感器、检测灯、指示灯等的电路接线，并调整传感器的安装位置使其可准确反馈气缸状态。图1-10检测单元1号工位电气接线信号对照表（五）检测单元2号工位机械安装及电气接线1.利用竞赛工位所提供的工具和零件，完成检测单元2号工位的机械结构件、气缸、导轨、检测滑台、检测灯架子等零件的安装。图1-11检测单元2号工位装配图纸2.利用竞赛工位所提供的工具和零件，完成检测单元2号工位的气缸气路连接，能按要求可以实现工位安装台的推进缩回动作、检测灯的升降动作。图1-12检...
