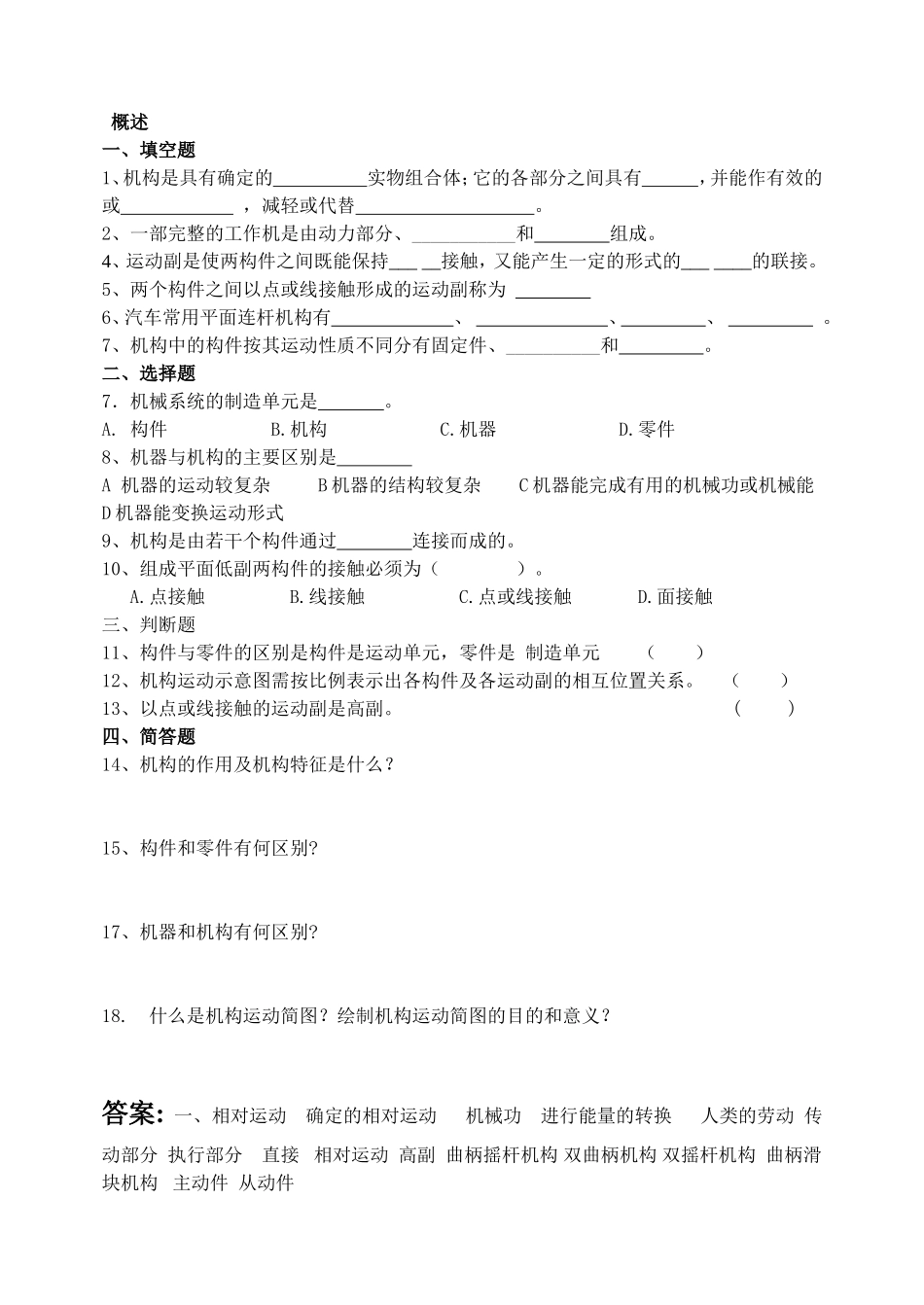

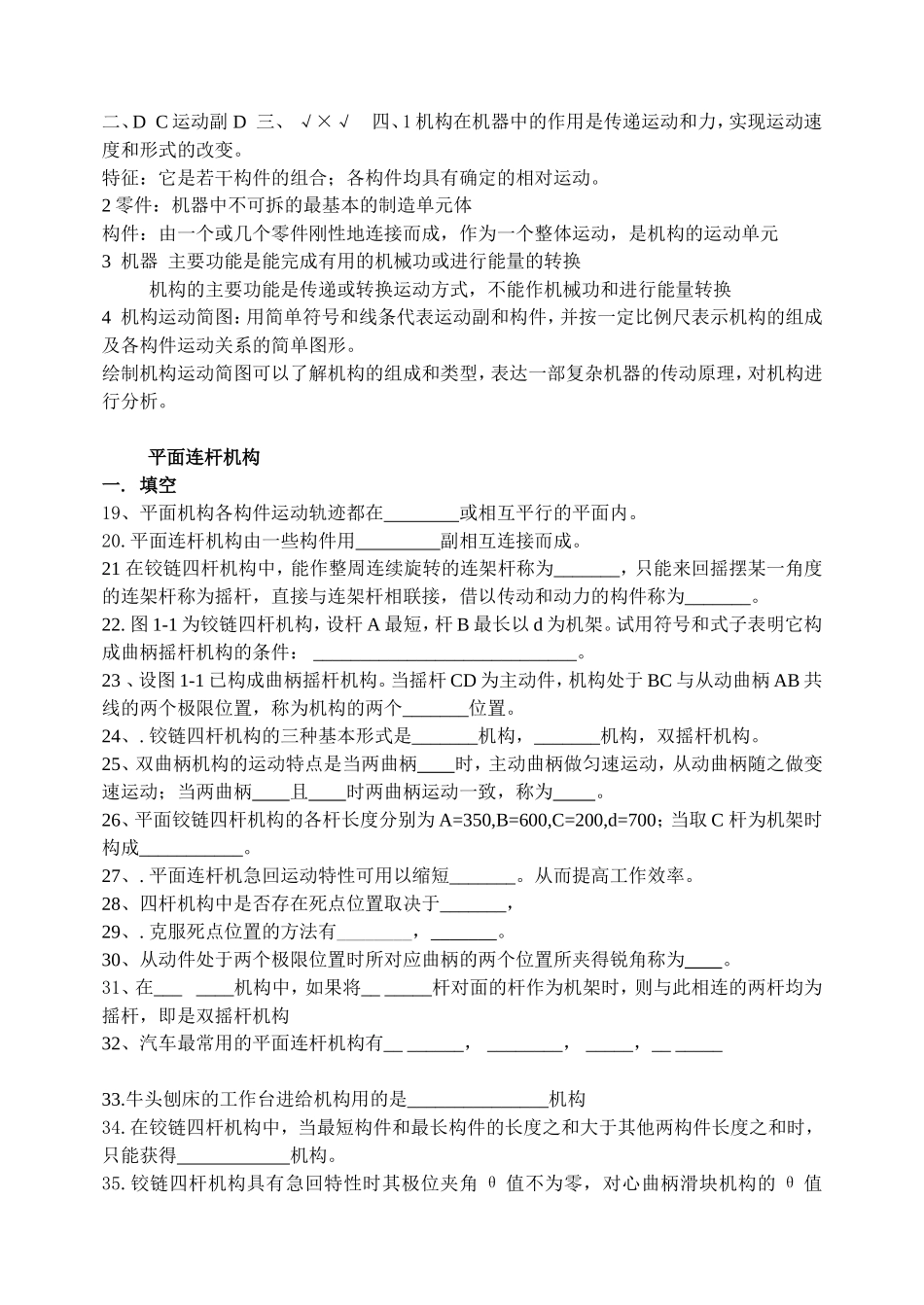

概述一、填空题1、机构是具有确定的实物组合体；它的各部分之间具有，并能作有效的或，减轻或代替。2、一部完整的工作机是由动力部分、___________和组成。4、运动副是使两构件之间既能保持_____接触，又能产生一定的形式的_______的联接。5、两个构件之间以点或线接触形成的运动副称为6、汽车常用平面连杆机构有、、、。7、机构中的构件按其运动性质不同分有固定件、__________和。二、选择题7．机械系统的制造单元是。A.构件B.机构C.机器D.零件8、机器与机构的主要区别是A机器的运动较复杂B机器的结构较复杂C机器能完成有用的机械功或机械能D机器能变换运动形式9、机构是由若干个构件通过连接而成的。10、组成平面低副两构件的接触必须为（）。A.点接触B.线接触C.点或线接触D.面接触三、判断题11、构件与零件的区别是构件是运动单元，零件是制造单元（）12、机构运动示意图需按比例表示出各构件及各运动副的相互位置关系。（）13、以点或线接触的运动副是高副。()四、简答题14、机构的作用及机构特征是什么？15、构件和零件有何区别?17、机器和机构有何区别?18.什么是机构运动简图？绘制机构运动简图的目的和意义？答案:一、相对运动确定的相对运动机械功进行能量的转换人类的劳动传动部分执行部分直接相对运动高副曲柄摇杆机构双曲柄机构双摇杆机构曲柄滑块机构主动件从动件二、DC运动副D三、√×√四、1机构在机器中的作用是传递运动和力，实现运动速度和形式的改变。特征：它是若干构件的组合；各构件均具有确定的相对运动。2零件：机器中不可拆的最基本的制造单元体构件：由一个或几个零件刚性地连接而成，作为一个整体运动，是机构的运动单元3机器主要功能是能完成有用的机械功或进行能量的转换机构的主要功能是传递或转换运动方式，不能作机械功和进行能量转换4机构运动简图：用简单符号和线条代表运动副和构件，并按一定比例尺表示机构的组成及各构件运动关系的简单图形。绘制机构运动简图可以了解机构的组成和类型，表达一部复杂机器的传动原理，对机构进行分析。平面连杆机构一.填空19、平面机构各构件运动轨迹都在或相互平行的平面内。20.平面连杆机构由一些构件用副相互连接而成。21在铰链四杆机构中，能作整周连续旋转的连架杆称为_______，只能来回摇摆某一角度的连架杆称为摇杆，直接与连架杆相联接，借以传动和动力的构件称为_______。22.图1-1为铰链四杆机构，设杆A最短，杆B最长以d为机架。试用符号和式子表明它构成曲柄摇杆机构的条件：____________________________。23、设图1-1已构成曲柄摇杆机构。当摇杆CD为主动件，机构处于BC与从动曲柄AB共线的两个极限位置，称为机构的两个_______位置。24、.铰链四杆机构的三种基本形式是_______机构，_______机构，双摇杆机构。25、双曲柄机构的运动特点是当两曲柄时，主动曲柄做匀速运动，从动曲柄随之做变速运动；当两曲柄且时两曲柄运动一致，称为。26、平面铰链四杆机构的各杆长度分别为A=350,B=600,C=200,d=700；当取C杆为机架时构成___________。27、.平面连杆机急回运动特性可用以缩短_______。从而提高工作效率。28、四杆机构中是否存在死点位置取决于_______，29、.克服死点位置的方法有________，_______。30、从动件处于两个极限位置时所对应曲柄的两个位置所夹得锐角称为。31、在_______机构中，如果将_______杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构32、汽车最常用的平面连杆机构有________，________，_____，_______33.牛头刨床的工作台进给机构用的是_______________机构34.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得机构。35.铰链四杆机构具有急回特性时其极位夹角θ值不为零，对心曲柄滑块机构的θ值，所以它不具。36.在四连杆机构中，能实现急回运动的机构有1，2偏置式曲柄滑机构,3。37.一对心式曲柄滑块机构，若以滑块为机架，则将演化成机构。38.铰链四杆机构有曲柄的条件(用文字说明)是；。。39.曲柄摇杆机构中，摇杆为主动件则出现曲柄主动件，则摇杆出现特性二、选择题40.缝纫机的踏板机构是以___________为主动件的曲...
