学生公寓条形基础施工方案VIP免费

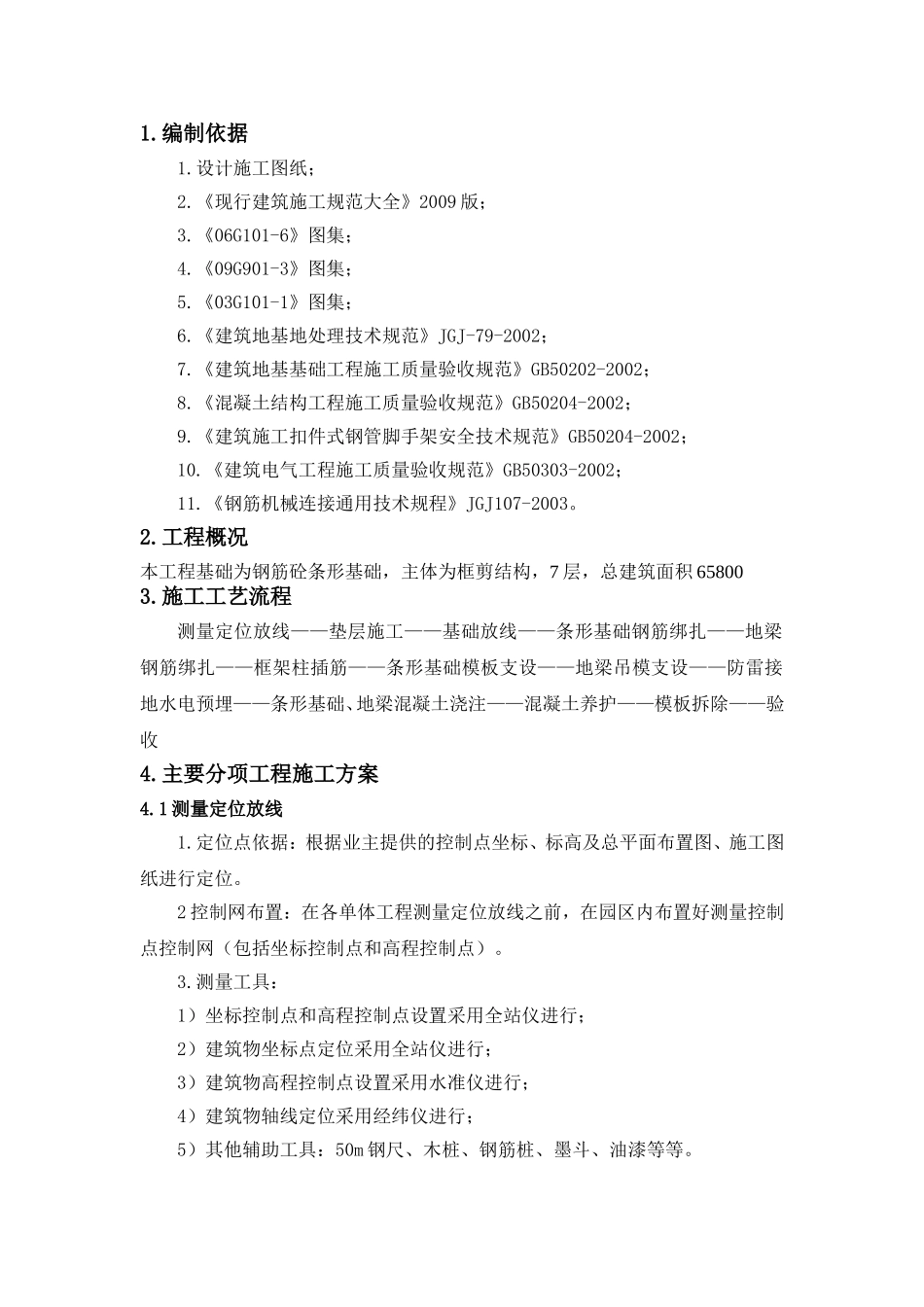

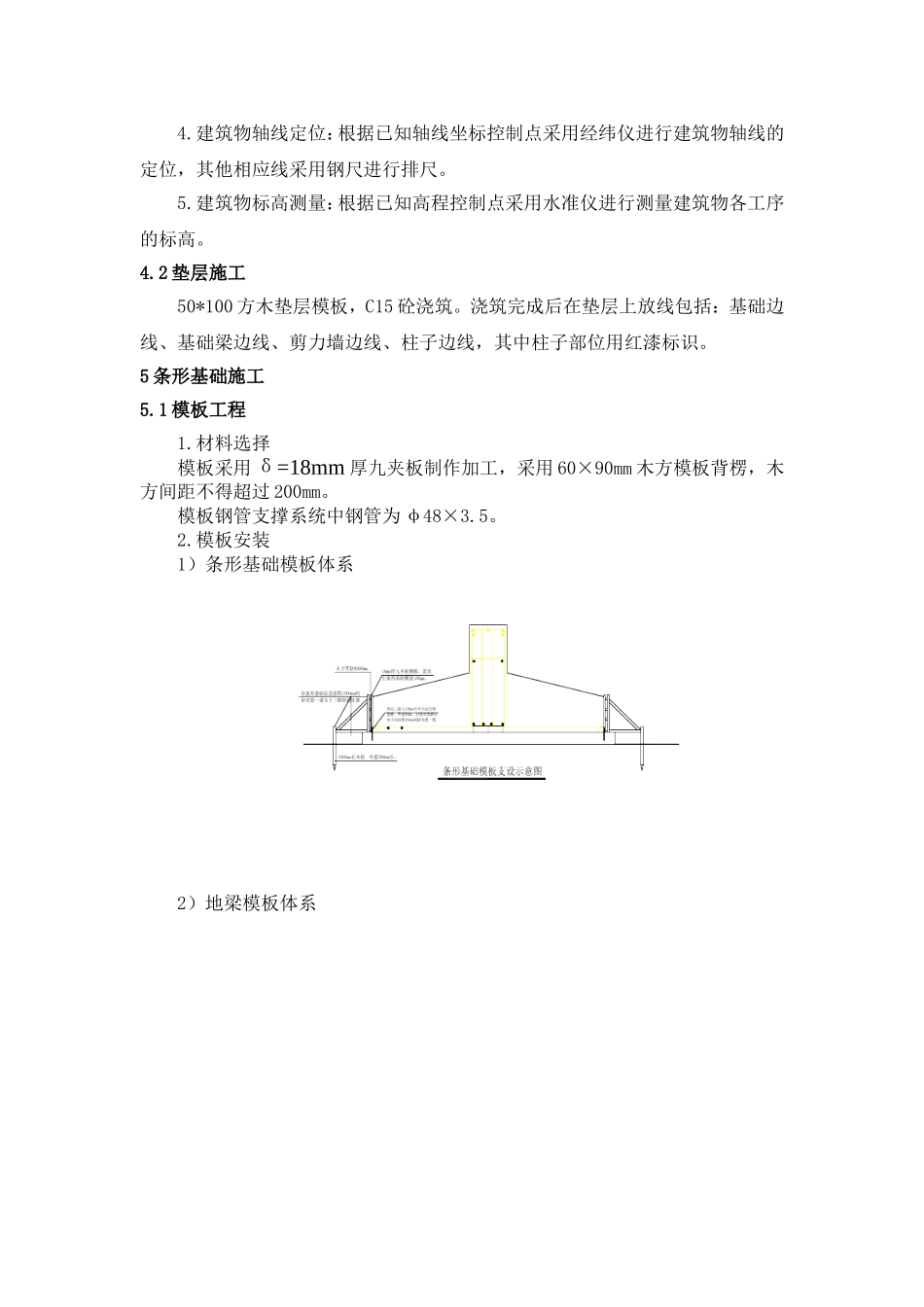

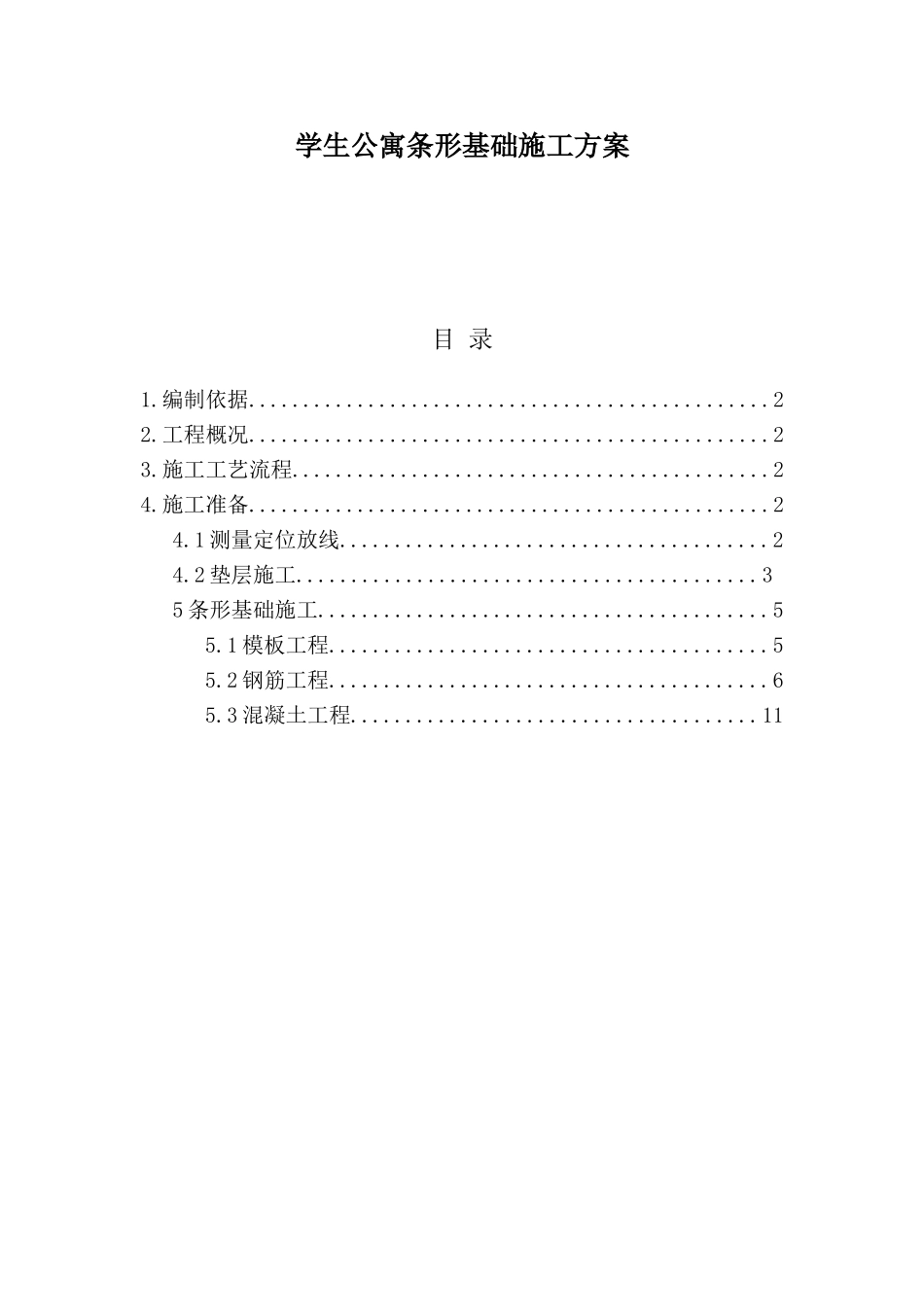

学生公寓条形基础施工方案目录1.编制依据................................................22.工程概况................................................23.施工工艺流程............................................24.施工准备................................................24.1测量定位放线.......................................24.2垫层施工..........................................35条形基础施工.........................................55.1模板工程........................................55.2钢筋工程........................................65.3混凝土工程.....................................111.编制依据1.设计施工图纸；2.《现行建筑施工规范大全》2009版；3.《06G101-6》图集；4.《09G901-3》图集；5.《03G101-1》图集；6.《建筑地基地处理技术规范》JGJ-79-2002；7.《建筑地基基础工程施工质量验收规范》GB50202-2002；8.《混凝土结构工程施工质量验收规范》GB50204-2002；9.《建筑施工扣件式钢管脚手架安全技术规范》GB50204-2002；10.《建筑电气工程施工质量验收规范》GB50303-2002；11.《钢筋机械连接通用技术规程》JGJ107-2003。2.工程概况本工程基础为钢筋砼条形基础，主体为框剪结构，7层，总建筑面积658003.施工工艺流程测量定位放线——垫层施工——基础放线——条形基础钢筋绑扎——地梁钢筋绑扎——框架柱插筋——条形基础模板支设——地梁吊模支设——防雷接地水电预埋——条形基础、地梁混凝土浇注——混凝土养护——模板拆除——验收4.主要分项工程施工方案4.1测量定位放线1.定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。2控制网布置：在各单体工程测量定位放线之前，在园区内布置好测量控制点控制网（包括坐标控制点和高程控制点）。3.测量工具：1）坐标控制点和高程控制点设置采用全站仪进行；2）建筑物坐标点定位采用全站仪进行；3）建筑物高程控制点设置采用水准仪进行；4）建筑物轴线定位采用经纬仪进行；5）其他辅助工具：50m钢尺、木桩、钢筋桩、墨斗、油漆等等。4.建筑物轴线定位：根据已知轴线坐标控制点采用经纬仪进行建筑物轴线的定位，其他相应线采用钢尺进行排尺。5.建筑物标高测量：根据已知高程控制点采用水准仪进行测量建筑物各工序的标高。4.2垫层施工50*100方木垫层模板，C15砼浇筑。浇筑完成后在垫层上放线包括：基础边线、基础梁边线、剪力墙边线、柱子边线，其中柱子部位用红漆标识。5条形基础施工5.1模板工程1.材料选择模板采用δ=18mm厚九夹板制作加工，采用60×90mm木方模板背楞，木方间距不得超过200mm。模板钢管支撑系统中钢管为φ48×3.5。2.模板安装1）条形基础模板体系2）地梁模板体系3.模板拆除侧模拆除，应在砼强度能保证其表面及棱角不因拆除而受损时，方可拆除。4.5.2钢筋工程1.钢筋加工制作1）进场钢筋应按级别、种类和直径分类架空堆放，不得直接放置在地上，以免锈蚀和油污，进场钢筋应有出厂质量合格证明，并及时抽样进行复检，复检合格后方可进行加工。2）钢筋加工应先按图纸设计要求及《06G101-6》图集、《09G901-3》图集、《03G101-1》图集进行翻样，然后经相关部门核认后开始加工。3）加工的半成品钢筋应按型号、品种及规格尺寸等挂牌堆放。4）Ⅰ级钢筋末端需做180º弯钩，其圆弧曲线直径不小于钢筋直径的2.5倍，平直部分长度不小于钢筋直径的3倍；Ⅱ级钢筋末端须作90º或135º弯折时，弯曲直径不宜小于钢筋直径的4倍，平直部分长度应按设计要求确定。箍筋的末端应作1350弯钩，弯钩端头平直长度不小于钢筋直径的10倍。5）钢筋端部弯头长度以设计图纸钢筋表中钢筋弯头长度为准，但必须满足锚固长度，如钢筋表中弯头长度+水平段锚固长度小于计算锚固长度时，弯头长度应以计算值为准。6）钢筋加工的允许偏差：项目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±52.钢筋绑扎1）条形基础及基础梁钢筋绑扎应设计要求及《06G101-6》、《09G901-3》图集进行绑扎，其间距应满足设计要求；2）柱插筋及定位基础混凝土浇...
