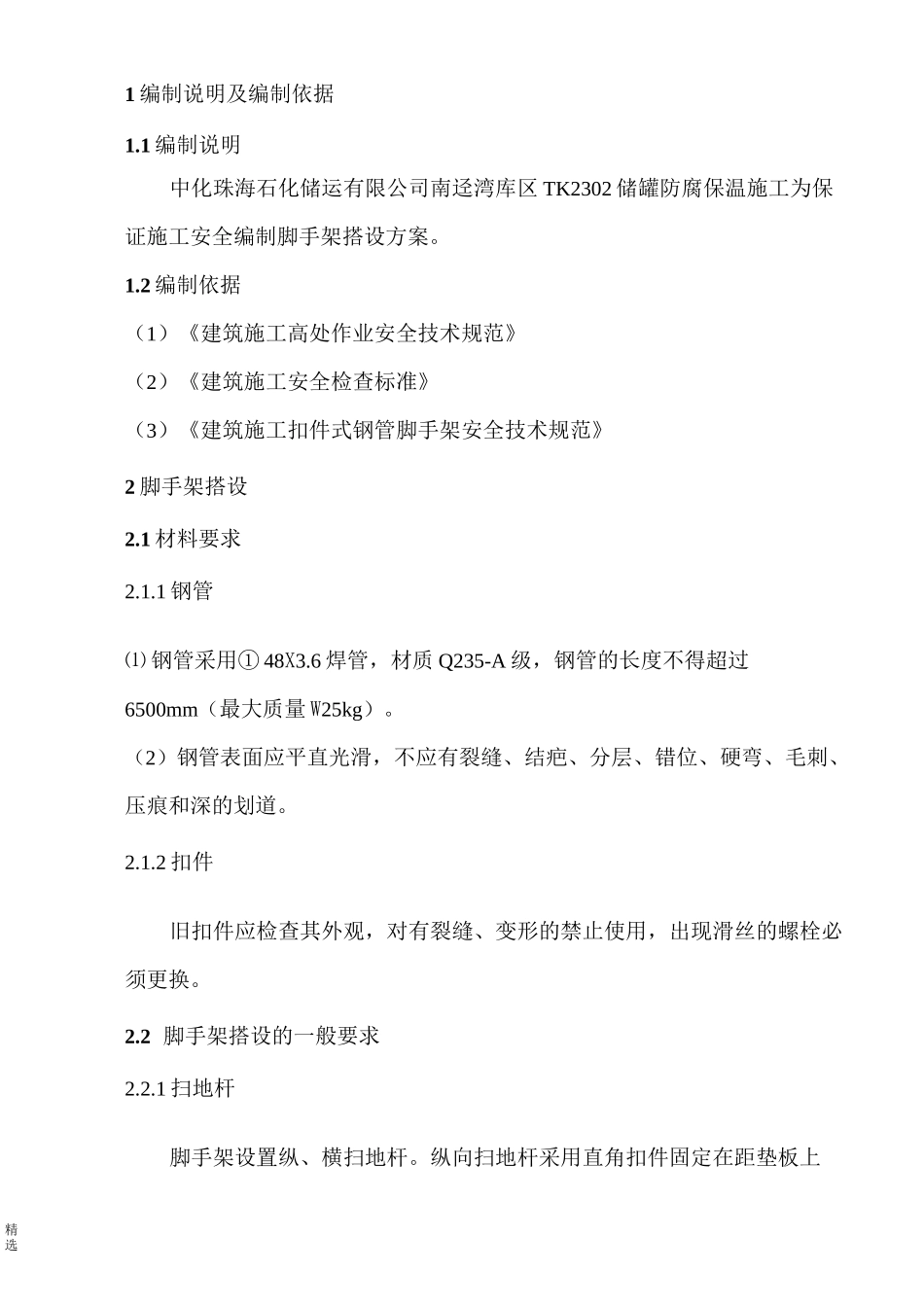

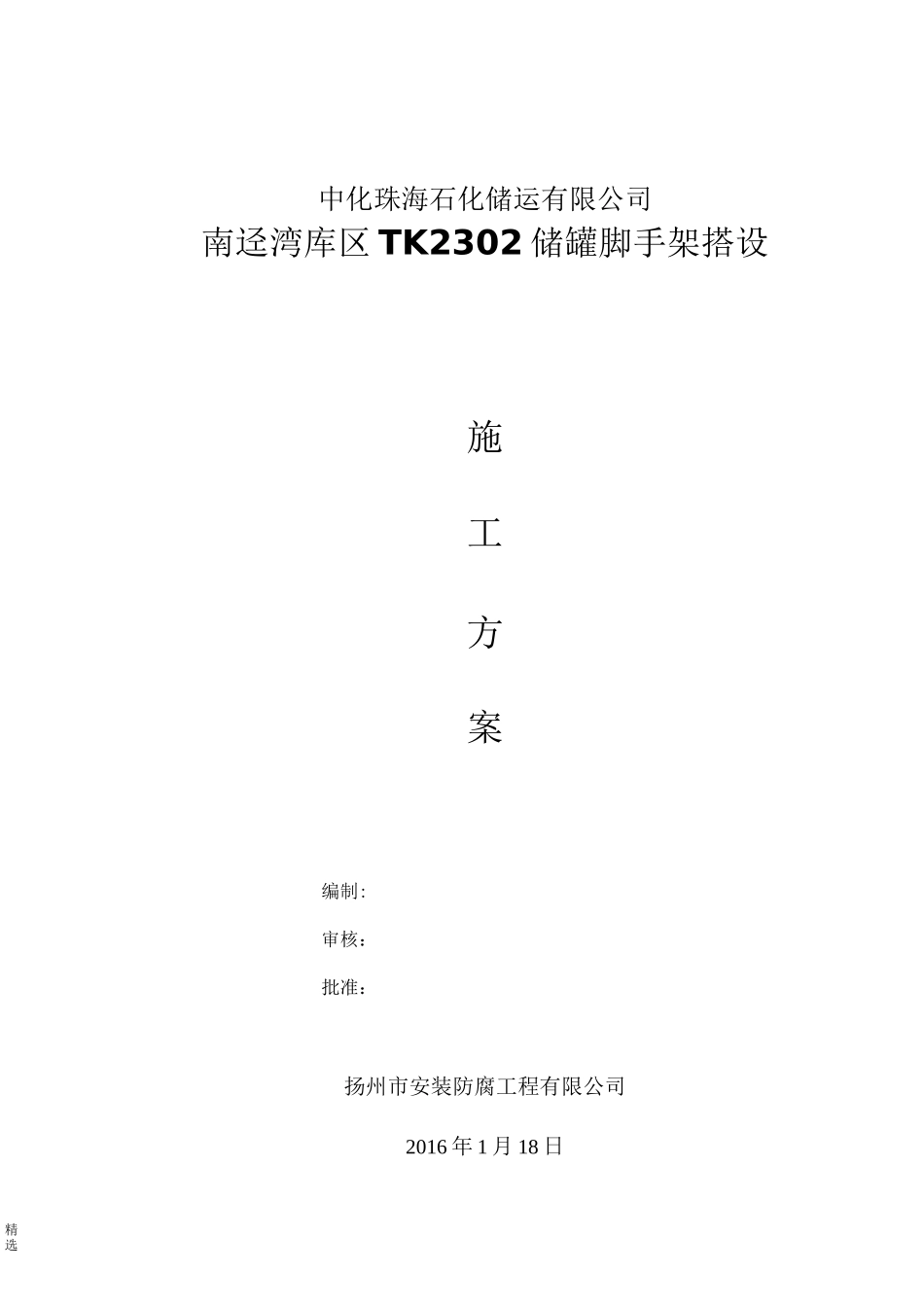

精选中化珠海石化储运有限公司南迳湾库区 TK2302 储罐脚手架搭设施工方案编制:审核：批准：扬州市安装防腐工程有限公司2016 年 1 月 18 日精选1 编制说明及编制依据1.1 编制说明中化珠海石化储运有限公司南迳湾库区 TK2302 储罐防腐保温施工为保证施工安全编制脚手架搭设方案。1.2 编制依据（1）《建筑施工高处作业安全技术规范》（2）《建筑施工安全检查标准》（3）《建筑施工扣件式钢管脚手架安全技术规范》2 脚手架搭设2.1 材料要求2.1.1 钢管⑴ 钢管采用① 48X3.6 焊管，材质 Q235-A 级，钢管的长度不得超过6500mm（最大质量 W25kg）。（2）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。2.1.2 扣件旧扣件应检查其外观，对有裂缝、变形的禁止使用，出现滑丝的螺栓必须更换。2.2 脚手架搭设的一般要求2.2.1 扫地杆脚手架设置纵、横扫地杆。纵向扫地杆采用直角扣件固定在距垫板上精选皮 W200mm 处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，将高处的纵向扫地杆向低处延长两跨与立杆固定，高底差 Wlm。靠边坡上方的立杆轴线到边坡的距离2500mm。2.2.2 脚手架底层步距 W2m。2.2.3 立杆接长立杆接长除顶层顶步可采用搭接外，其余各层各步采用对接扣件连接。对接时，对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500mm；各接头中心至主节点的距离不宜大于步距的 1/3。搭接时，搭接长度不应小于 1m,采用不少于 2 个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于 100mm。2.2.4 纵向水平杆(1) 纵向水平杆设置在立杆内侧，横向水平杆的下部，与立杆用直角扣件固定，其长度 23 跨。(2) 纵向水平杆接长纵向水平杆可对接也可搭接。对接时：对接扣件交错布置，两根相邻纵向水平杆的接头不得设置在同步或同跨内，不同步或不同跨两个相邻接头错开的距离 2500；各接头中心至主节点的距离 W1/3 倍跨。搭接时：搭接长度 21m，等间距设置 3 个旋转扣件固定，端部扣件盖板边缘至杆端上 100mm。2.2.5 横向水平杆精选(1) 主节点处(水平杆与立杆连接处)必须设置一根横向水平杆，与立杆用直角扣件固定。主节点处两个直角扣件的中心距 W150mm。在每跨跨中设置一根横向水平杆，以便支承脚手板。(2)对双排脚手架，横向水平杆靠墙一端的悬挑...
