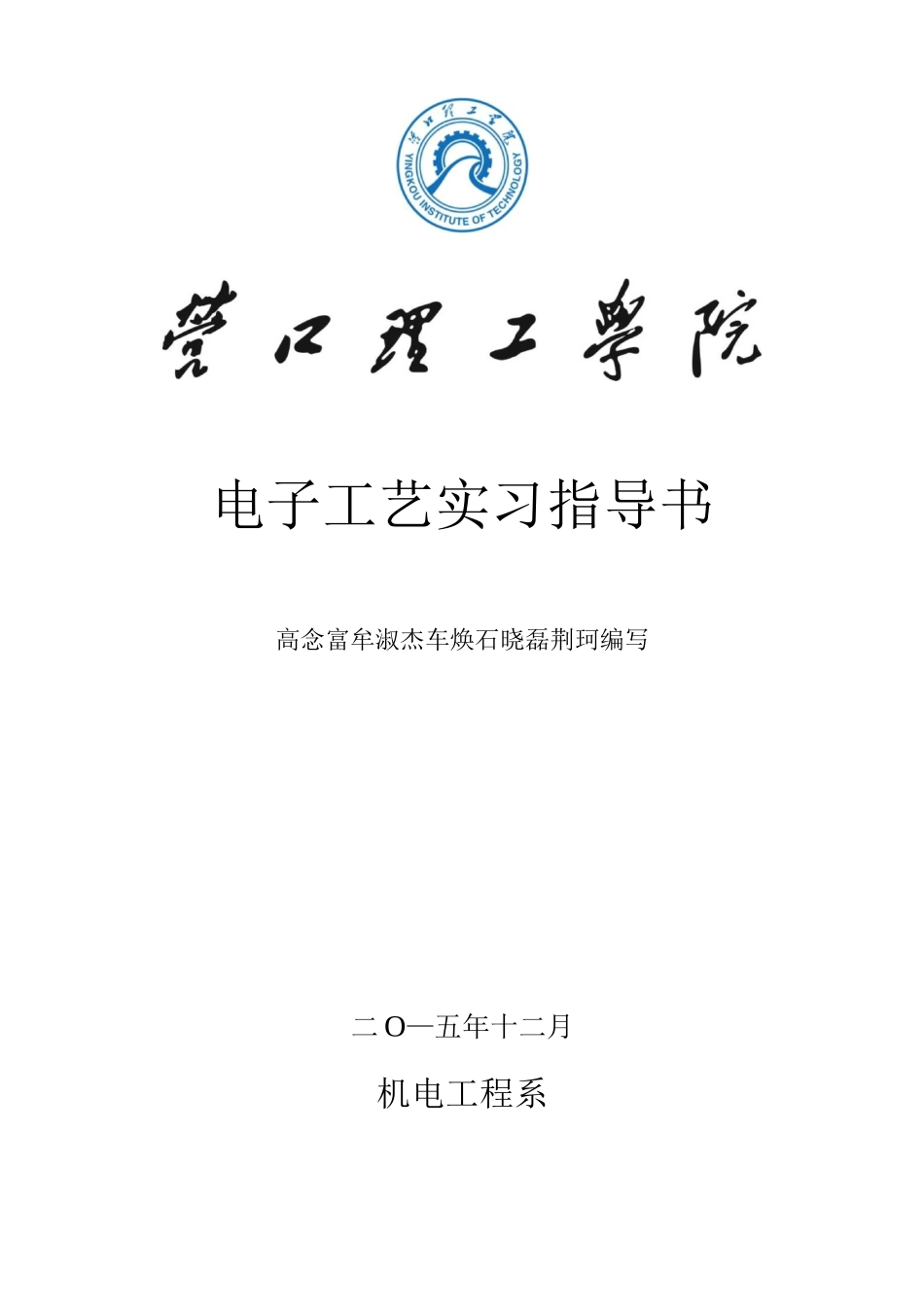

电子工艺实习指导书

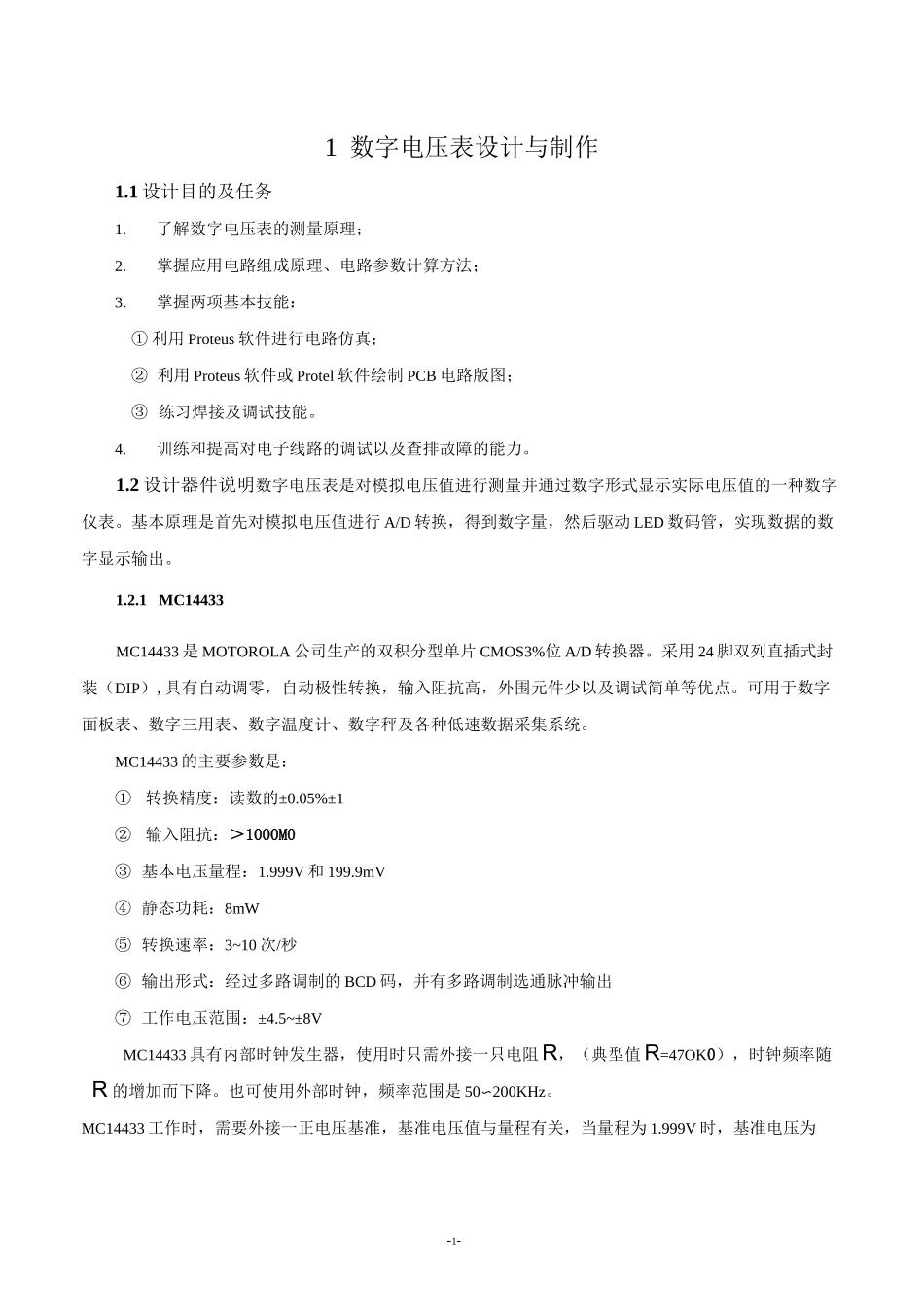

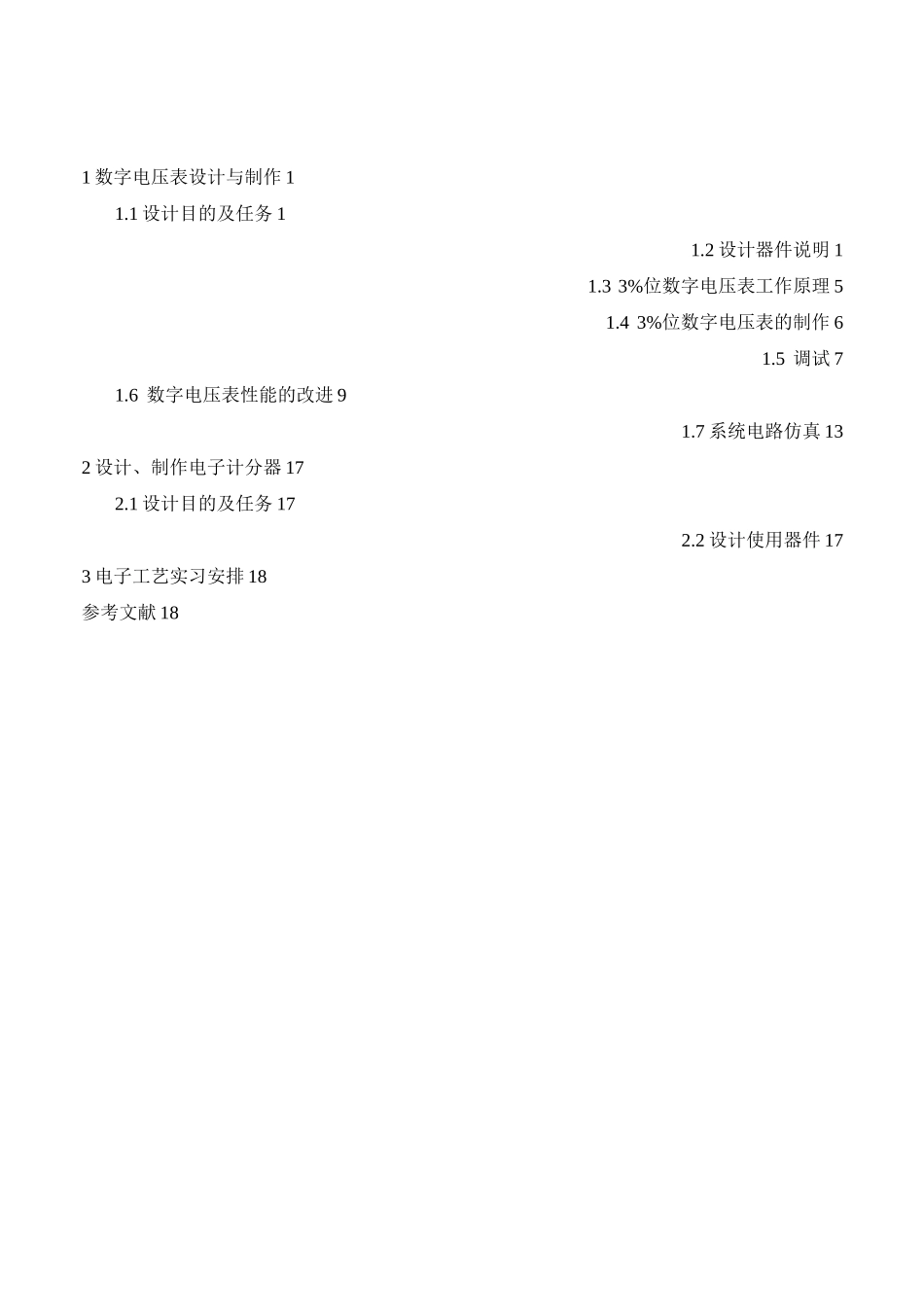

电子工艺实习指导书高念富牟淑杰车焕石晓磊荆珂编写二 O—五年十二月机电工程系1 数字电压表设计与制作 11.1 设计目的及任务 11.2 设计器件说明 11.3 3%位数字电压表工作原理 51.4 3%位数字电压表的制作 61.5 调试 71.6 数字电压表性能的改进 91.7 系统电路仿真 132 设计、制作电子计分器 172.1 设计目的及任务 172.2 设计使用器件 173 电子工艺实习安排 18参考文献 18-1-1 数字电压表设计与制作1.1 设计目的及任务1.了解数字电压表的测量原理；2.掌握应用电路组成原理、电路参数计算方法；3.掌握两项基本技能：① 利用 Proteus 软件进行电路仿真；② 利用 Proteus 软件或 Protel 软件绘制 PCB 电路版图；③ 练习焊接及调试技能。4.训练和提高对电子线路的调试以及查排故障的能力。1.2 设计器件说明数字电压表是对模拟电压值进行测量并通过数字形式显示实际电压值的一种数字仪表。基本原理是首先对模拟电压值进行 A/D 转换，得到数字量，然后驱动 LED 数码管，实现数据的数字显示输出。1.2.1 MC14433MC14433 是 MOTOROLA 公司生产的双积分型单片 CMOS3%位 A/D 转换器。采用 24 脚双列直插式封装（DIP）,具有自动调零，自动极性转换，输入阻抗高，外围元件少以及调试简单等优点。可用于数字面板表、数字三用表、数字温度计、数字秤及各种低速数据采集系统。MC14433 的主要参数是：①转换精度：读数的±0.05%±1②输入阻抗：＞1000M0③ 基本电压量程：1.999V 和 199.9mV④ 静态功耗：8mW⑤ 转换速率：3~10 次/秒⑥ 输出形式：经过多路调制的 BCD 码，并有多路调制选通脉冲输出⑦ 工作电压范围：±4.5~±8VMC14433 具有内部时钟发生器，使用时只需外接一只电阻 R，（典型值 R=47OK0），时钟频率随R 的增加而下降。也可使用外部时钟，频率范围是 50〜200KHz。MC14433 工作时，需要外接一正电压基准，基准电压值与量程有关，当量程为 1.999V 时，基准电压为-2-2V；-3-当量程为 199.9mV 时，基准电压为 200mV。MC14433 的应用见数字电压表原理附图。MC14433 的引脚排列如图 1-1 所示。管脚功能功能描述1VAG模拟地；2VREF基准电压输入端；3VX被测电压输入端；4、5、6R1、R1/C1、C1外接积分元件量程为 2V 时：C1=0.1pF，R1=47OK0 量程 200mV 时：C1=0.1pF，R1=27K07、8CO1、CO2外接失调补偿电容，典型值为 0.1pF；9DU更新转换结果输出的控制端；10、11CLKI、CLKO分...
