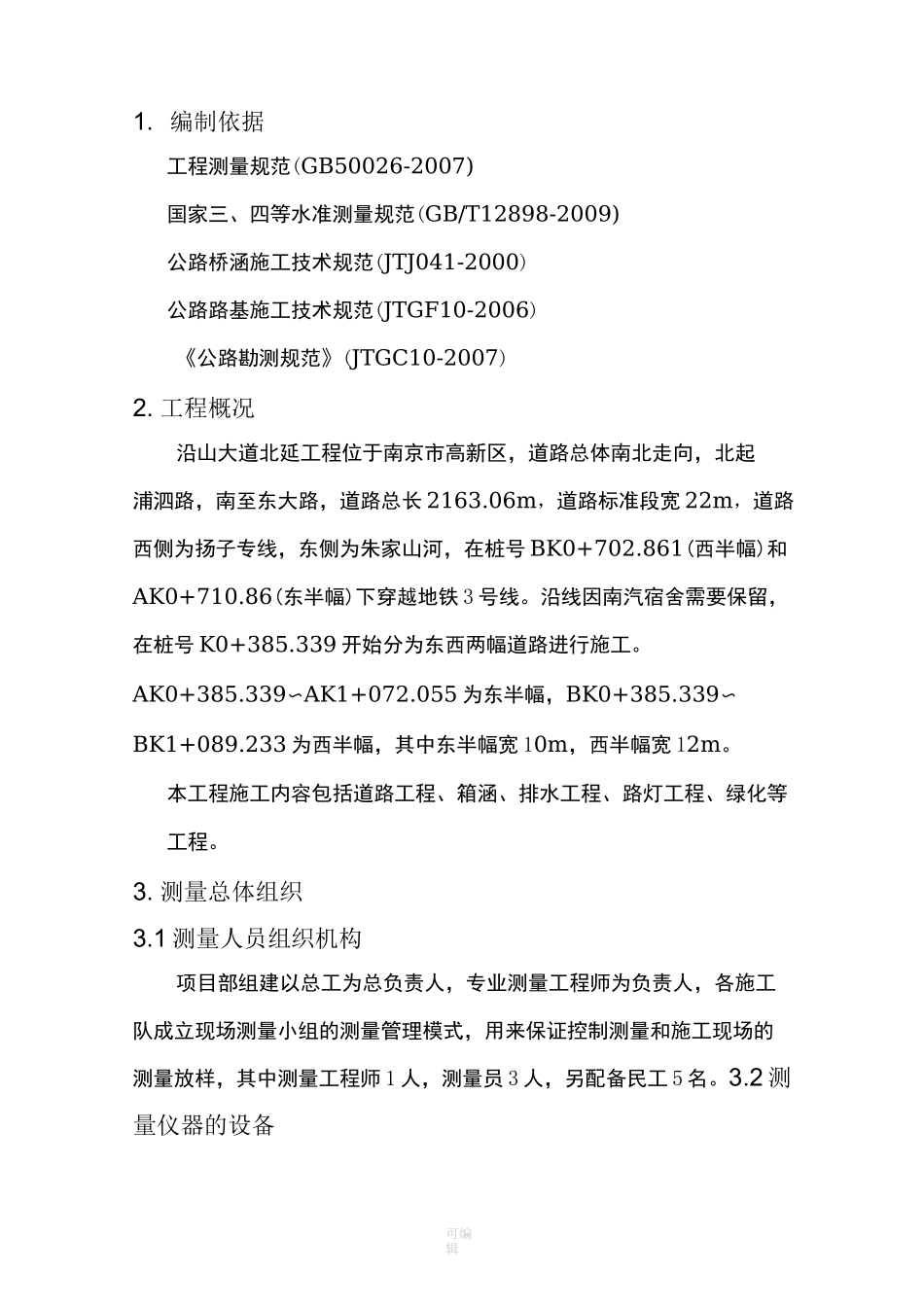

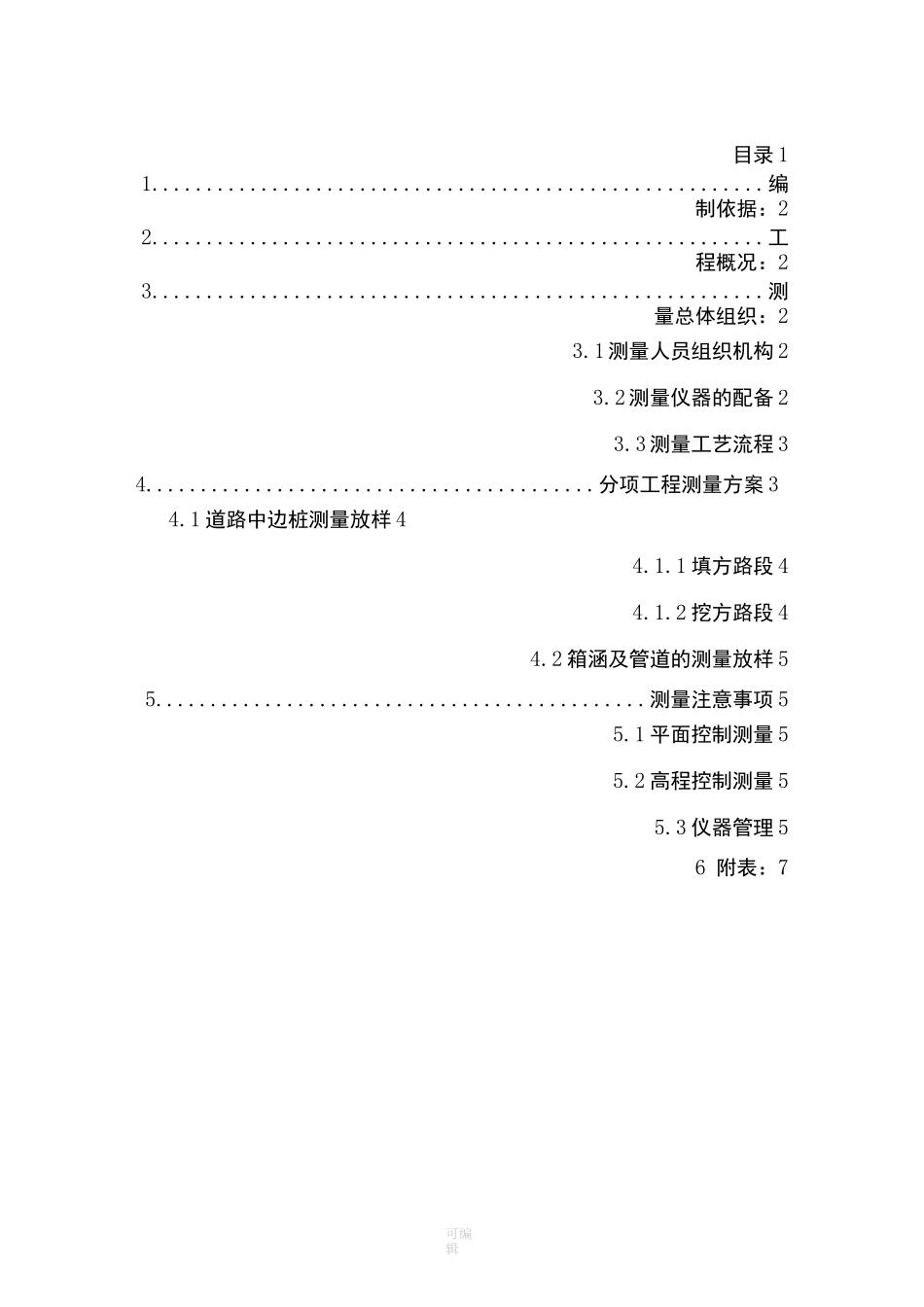

可编辑沿山大道道路改造工程（经贸学校至浦泗路）2 标测量施工方案沿山大道道路改造工程（经贸学校至浦泗路）2 标2017 年 3 月可编辑目录 11........................................................编制依据：22........................................................工程概况：23........................................................测量总体组织：23.1 测量人员组织机构 23.2 测量仪器的配备 23.3 测量工艺流程 34.........................................分项工程测量方案 34.1 道路中边桩测量放样 44.1.1 填方路段 44.1.2 挖方路段 44.2 箱涵及管道的测量放样 55.............................................测量注意事项 55.1 平面控制测量 55.2 高程控制测量 55.3 仪器管理 56 附表：7可编辑1. 编制依据工程测量规范(GB50026-2007)国家三、四等水准测量规范(GB/T12898-2009)公路桥涵施工技术规范(JTJ041-2000)公路路基施工技术规范(JTGF10-2006)《公路勘测规范》(JTGC10-2007)2. 工程概况沿山大道北延工程位于南京市高新区，道路总体南北走向，北起浦泗路，南至东大路，道路总长 2163.06m，道路标准段宽 22m，道路西侧为扬子专线，东侧为朱家山河，在桩号 BK0+702.861(西半幅)和AK0+710.86(东半幅)下穿越地铁 3 号线。沿线因南汽宿舍需要保留，在桩号 K0+385.339 开始分为东西两幅道路进行施工。AK0+385.339〜AK1+072.055 为东半幅，BK0+385.339〜BK1+089.233 为西半幅，其中东半幅宽 10m，西半幅宽 12m。本工程施工内容包括道路工程、箱涵、排水工程、路灯工程、绿化等工程。3. 测量总体组织3.1 测量人员组织机构项目部组建以总工为总负责人，专业测量工程师为负责人，各施工队成立现场测量小组的测量管理模式，用来保证控制测量和施工现场的测量放样，其中测量工程师 1 人，测量员 3 人，另配备民工 5 名。3.2 测量仪器的设备可编辑本标段路基路基工程划分为路基工程、涵洞工程。测量误差应严格控制在规范允许的范围之内，采用宾得全站仪（R-422N）和 DS32水准仪作为主要测量控制仪器。配备的主要测量仪器以下：测量工具仪器名称型号精度单位数量全站仪宾得R-422N2 秒级台1水准仪苏州光DS32士 1mm台2单棱镜宾得个2钢卷尺50m把13.3 测量工艺流程按网放样定位成果交监理审核可编辑4•分项工程测量方案4.1 道路中边桩测量放样1、路基施工前,应根据恢复的路线中桩、...
