110kV~750kV架空输电线路设计技术规定VIP免费

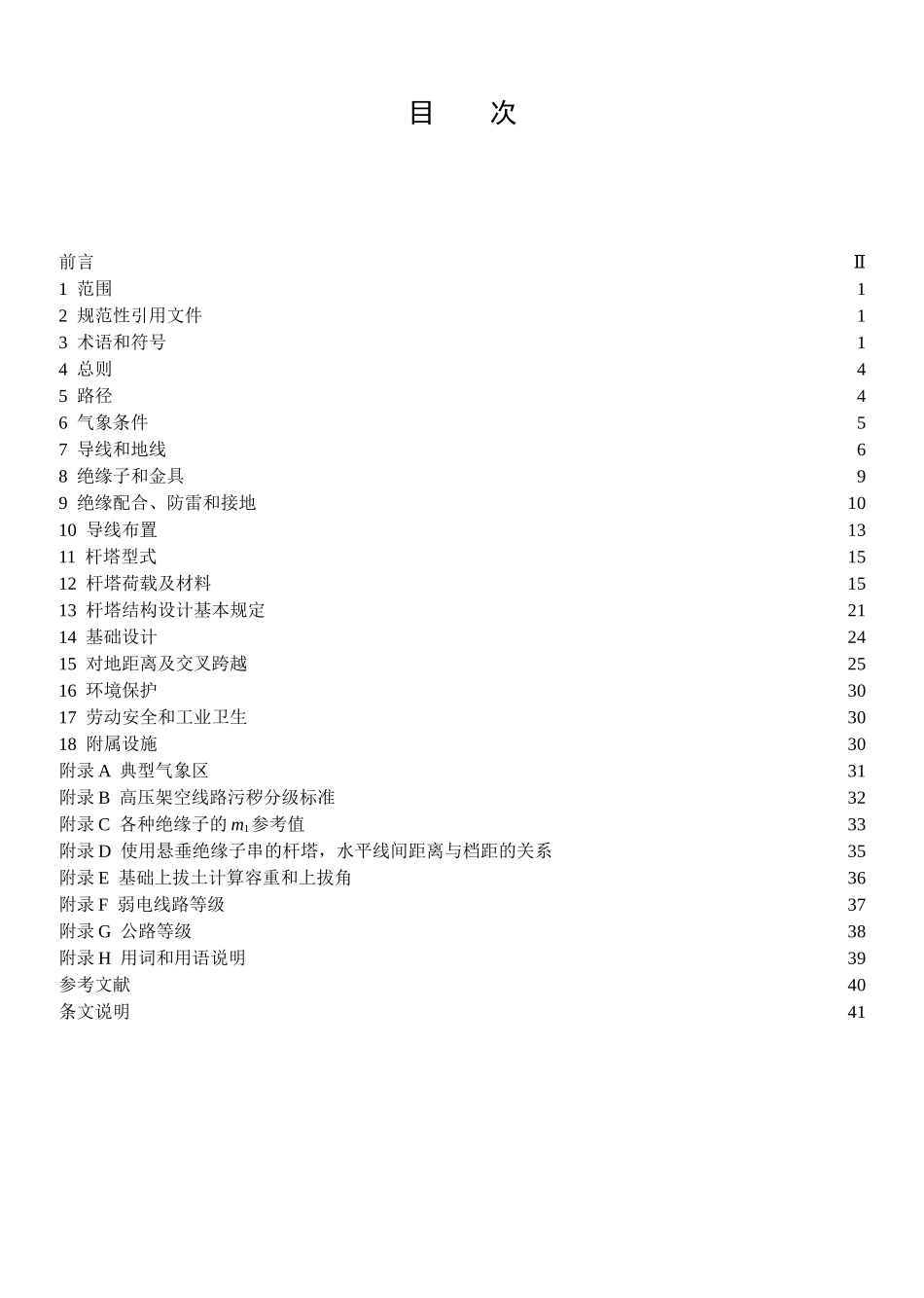

110kV~750kV架空输电线路设计技术规定_第1页
1/75
110kV~750kV架空输电线路设计技术规定_第2页
2/75
110kV~750kV架空输电线路设计技术规定_第3页
3/75
目次前言Ⅱ1范围12规范性引用文件13术语和符号14总则45路径46气象条件57导线和地线68绝缘子和金具99绝缘配合、防雷和接地1010导线布置1311杆塔型式1512杆塔荷载及材料1513杆塔结构设计基本规定2114基础设计2415对地距离及交叉跨越2516环境保护3017劳动安全和工业卫生3018附属设施30附录A典型气象区31附录B高压架空线路污秽分级标准32附录C各种绝缘子的m1参考值33附录D使用悬垂绝缘子串的杆塔,水平线间距离与档距的关系35附录E基础上拔土计算容重和上拔角36附录F弱电线路等级37附录G公路等级38附录H用词和用语说明39参考文献40条文说明41前言随着我国国民经济和电网建设的不断发展,我国的高压交流输电技术得到了迅速发展,目前,我国电网的最高运行电压等级从500kV发展到750kV。电网建设以科学发展观为指导,充分利用高新技术和先进设备,在加强现有电网技术改造和升级方面取得了较大的成果。许多新技术、新工艺和新材料正在得到广泛运用和大力推广,成为电网设计和建设中的重要组成部分。为了规范设计,统一标准,确保工程安全和工程造价合理,编制本规定。本规定编制的指导思想是:贯彻电力建设基本方针,依靠科技进步和技术创新,认真落实安全可靠、先进适用、经济合理、环境友好的原则,体现设计方案的经济性、合理性。本规定编制的技术原则:遵照DL/T5092—1999《110~500kV架空送电线路设计技术规程》和参照Q/GDW102—2003《750kV架空送电线路设计暂行技术规定》中的原则,并充分吸收规程颁发以来电力行业标准化、信息化研究推广应用的成果,在总结和分析的基础上编制而成。本规定根据国家对环境保护的法律、法规,增设了环境保护章节。本规定根据国家法规对劳动安全和工业卫生的要求,设置了劳动安全和工业卫生章节。本规定根据电网建设中新技术、新工艺、新材料的应用,在路径、导线和地线、绝缘子和金具、杆塔结构等章节,增加了相关的内容。本规定则体现了“基建为生产服务”的理念,认真研究生产运行提出的问题,在安全、经济、合理的基础上提出了适当的条文规定。110kV~750kV架空输电线路设计技术规定1范围本规定规定了交流110kV~750kV架空输电线路的设计技术规定和要求,并提供了必要的数据和计算公式。适用于新建110kV、220kV、330kV、500kV和750kV交流输电线路设计,对已建线路的改造和扩建项目,可根据具体情况和运行经验参照本规定设计。2规范性引用文件下列文件中的条款通过本标准的引用而成为本规定的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规定,然而,鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。GB15707—1995高压交流架空送电线无线电干扰限值GB700—1988碳素结构钢GB/T1591—1994低合金结构钢GB3098.1—2000紧固件机械性能螺栓、螺钉和螺柱GB3098.2—2000紧固件机械性能螺母GB50009—2001建筑结构荷载规范(2006版)GB1200—1988镀锌钢绞线GB0017—2003钢结构设计规范GB50010—2002混凝土结构设计规范GB7349—2002高压架空输电线、变电站无线电干扰测量方法GB3096—1993城市区域环境噪声标准GB50007—2002建筑地基基础设计规范DL/T5092—1999110~500kV架空送电线路设计技术规程DL/T5217—2005220~500kV紧凑型架空送电线路设计技术规定DL/T5154—2002架空送电线路杆塔结构设计技术规定DL/T5919—2005架空送电线路基础设计技术规定DL/T620—1997交流电气装置的过电压保护和绝缘配合DL/T621—1997交流电气装置的接地DL/T864—2004标称电压高于1000V交流架空线路用复合绝缘子使用导则DL409—1991电业安全工作规程(电力线路部分)Q/GDW102—2003750kV架空送电线路设计暂行技术规定HJ/T24—1998500kV超高压送变电工程电磁辐射环境影响评价技术规范3术语和符号下列术语和符号适用于本规定。3.1术语3.1.1架空输电线路overheadtransmissionline架设于地面上,空气绝缘的电力线路。3.1.2弱电线路telecommunicationline泛指各种电信号通信线路。3.1.3大跨越largecrossing线路跨越通航江河、湖泊或海峡等,因档距较大(在1000m以上)或杆塔较高(在100m以上),导线选型或杆塔设计需特殊...
