储罐技术交底

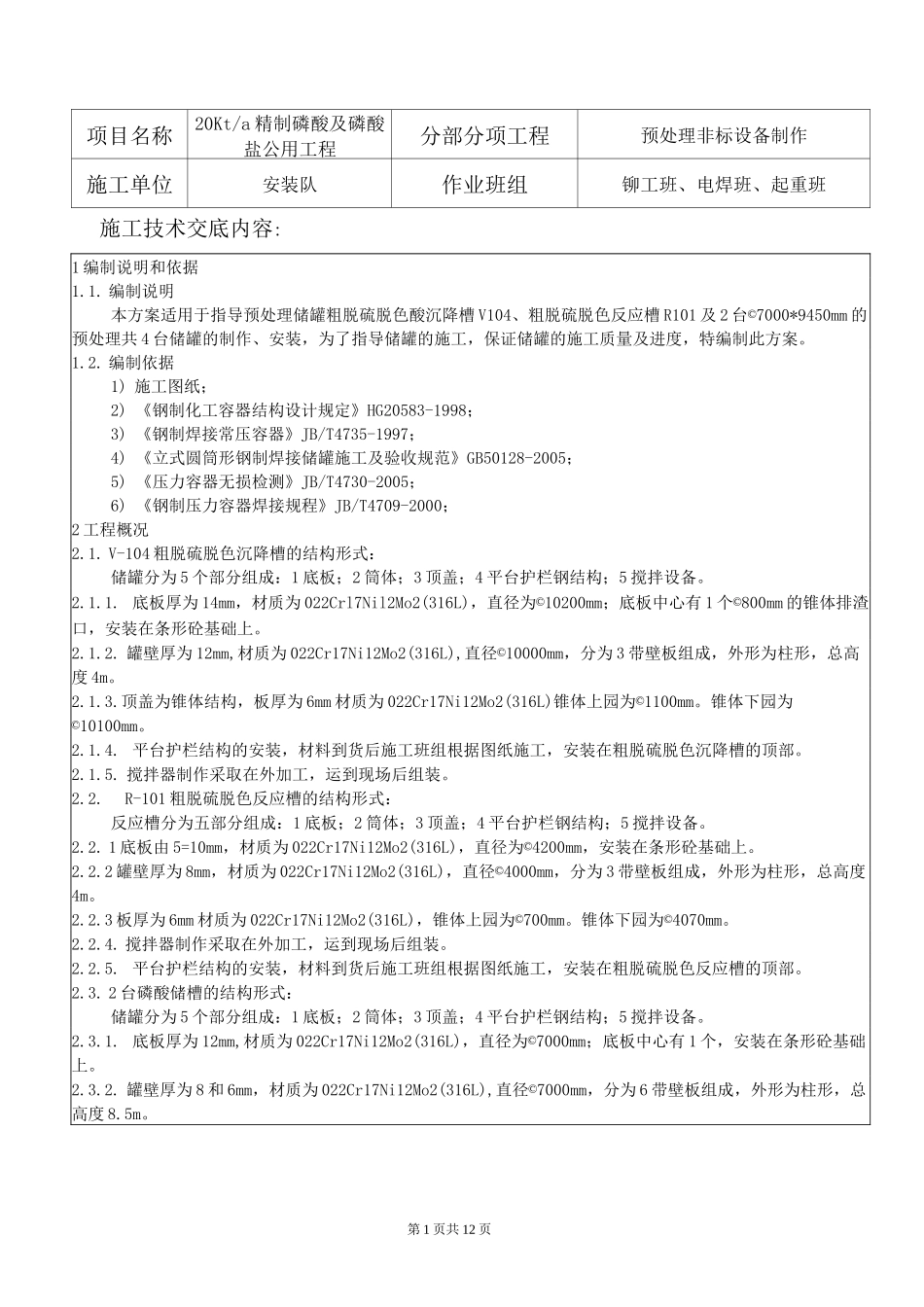

第 1 页共 12 页项目名称20Kt/a 精制磷酸及磷酸盐公用工程分部分项工程预处理非标设备制作施工单位安装队作业班组铆工班、电焊班、起重班施工技术交底内容:1 编制说明和依据1.1. 编制说明本方案适用于指导预处理储罐粗脱硫脱色酸沉降槽 V104、粗脱硫脱色反应槽 R101 及 2 台©7000*9450mm 的预处理共 4 台储罐的制作、安装，为了指导储罐的施工，保证储罐的施工质量及进度，特编制此方案。1.2. 编制依据1) 施工图纸；2) 《钢制化工容器结构设计规定》HG20583-1998；3) 《钢制焊接常压容器》JB/T4735-1997；4) 《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005；5) 《压力容器无损检测》JB/T4730-2005；6) 《钢制压力容器焊接规程》JB/T4709-2000；2 工程概况2.1. V-104 粗脱硫脱色沉降槽的结构形式：储罐分为 5 个部分组成：1 底板；2 筒体；3 顶盖；4 平台护栏钢结构；5 搅拌设备。2.1.1. 底板厚为 14mm，材质为 022Crl7Nil2Mo2(316L)，直径为©10200mm；底板中心有 1 个©800mm 的锥体排渣口，安装在条形砼基础上。2.1.2. 罐壁厚为 12mm,材质为 022Cr17Ni12Mo2(316L),直径©10000mm，分为 3 带壁板组成，外形为柱形，总高度 4m。2.1.3.顶盖为锥体结构，板厚为 6mm 材质为 022Cr17Ni12Mo2(316L)锥体上园为©1100mm。锥体下园为©10100mm。2.1.4. 平台护栏结构的安装，材料到货后施工班组根据图纸施工，安装在粗脱硫脱色沉降槽的顶部。2.1.5. 搅拌器制作采取在外加工，运到现场后组装。2.2.R-101 粗脱硫脱色反应槽的结构形式：反应槽分为五部分组成：1 底板；2 筒体；3 顶盖；4 平台护栏钢结构；5 搅拌设备。2.2. 1 底板由 5=10mm，材质为 022Cr17Ni12Mo2(316L)，直径为©4200mm，安装在条形砼基础上。2.2.2 罐壁厚为 8mm，材质为 022Cr17Ni12Mo2(316L)，直径©4000mm，分为 3 带壁板组成，外形为柱形，总高度4m。2.2.3 板厚为 6mm 材质为 022Cr17Ni12Mo2(316L)，锥体上园为©700mm。锥体下园为©4070mm。2.2.4. 搅拌器制作采取在外加工，运到现场后组装。2.2.5. 平台护栏结构的安装，材料到货后施工班组根据图纸施工，安装在粗脱硫脱色反应槽的顶部。2.3. 2 台磷酸储槽的结构形式：储罐分为 5 个部分组成：1 底板；2 筒体；3 顶盖；4 平台护栏钢结构；5 搅拌设备。2.3.1. 底板厚为 12mm,材质为 022Cr17Ni12Mo2(316L)，直径为©7000mm；底板中心有 1 ...
