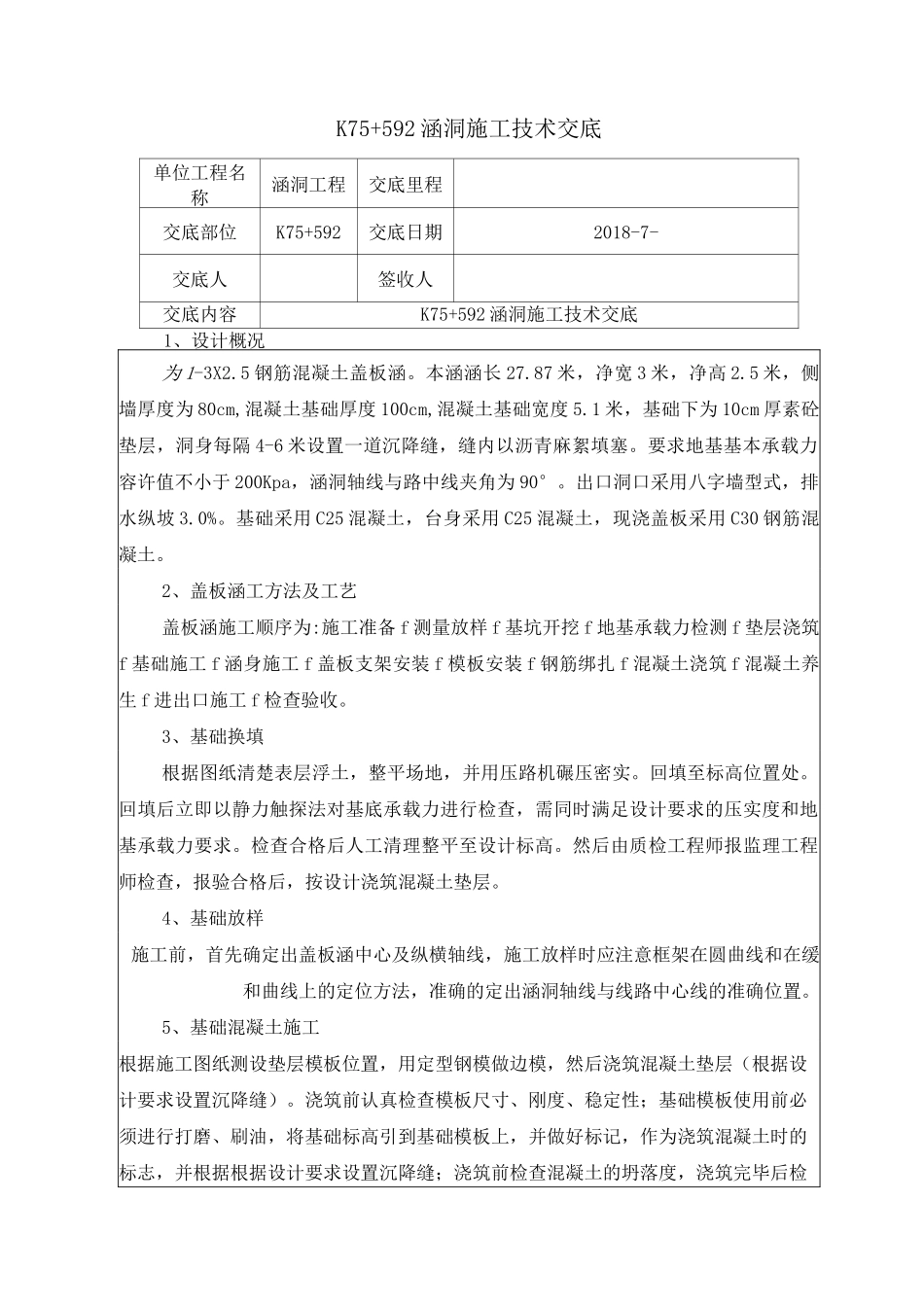

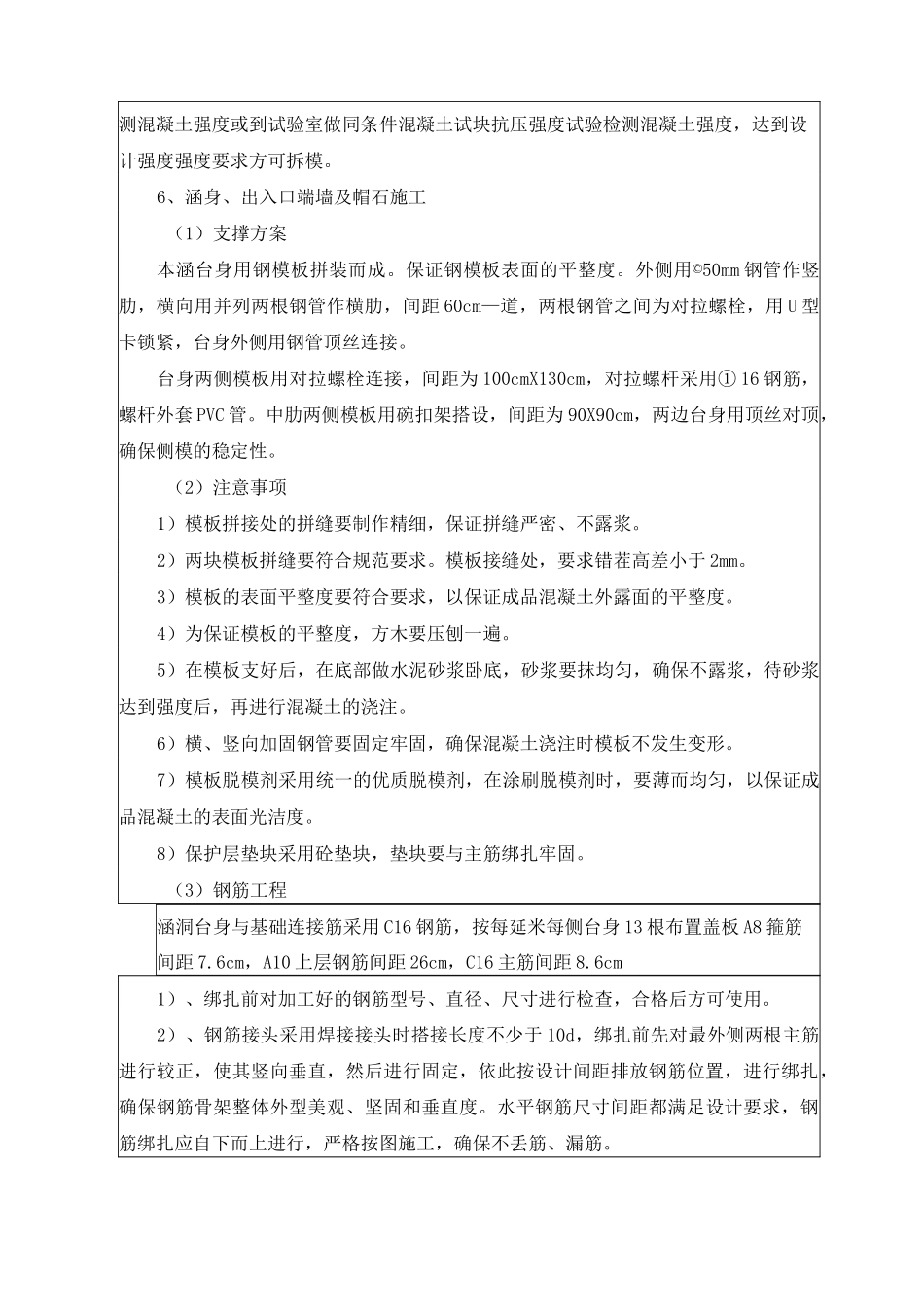

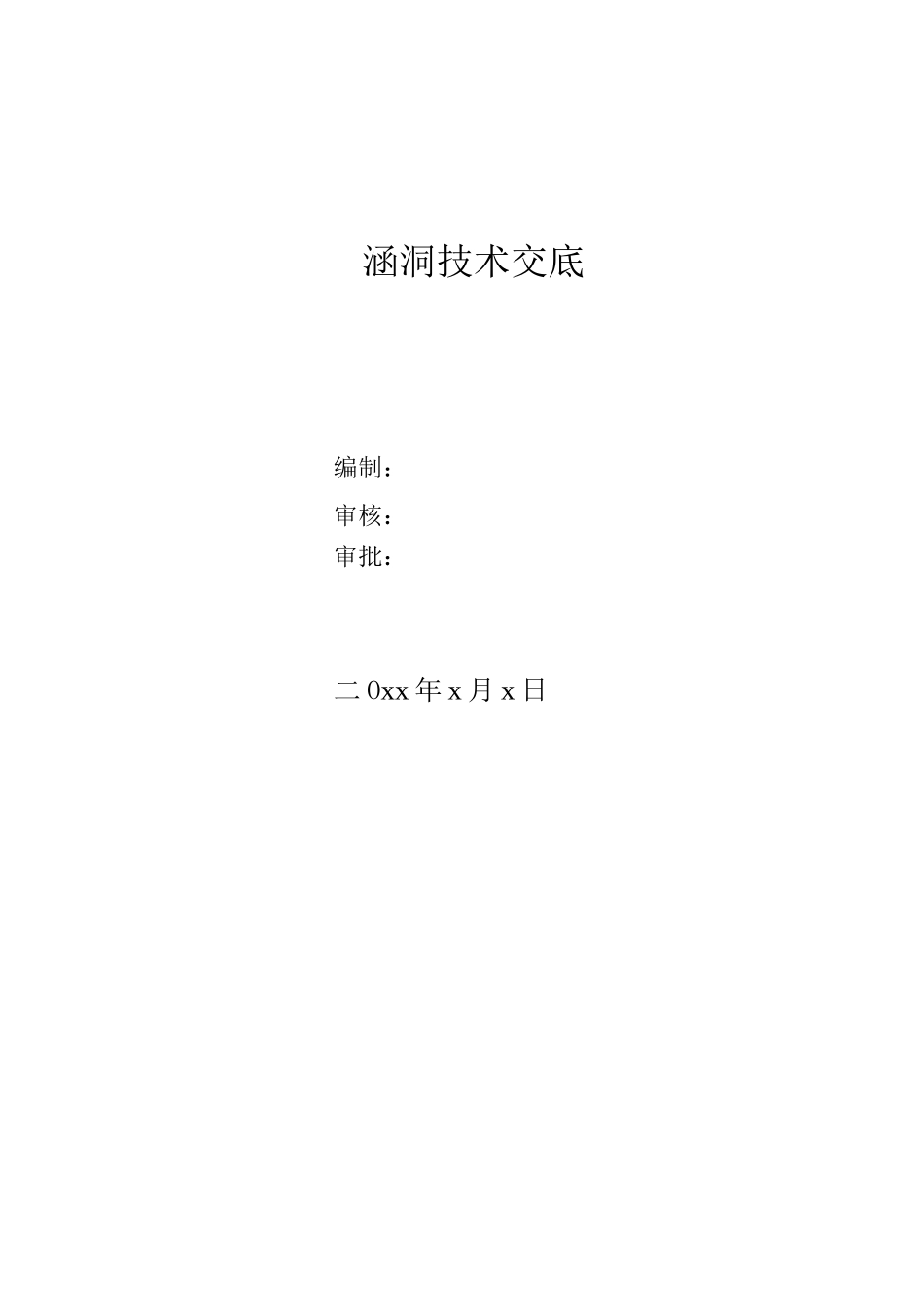

涵洞技术交底编制：审核：审批：二 Oxx 年 x 月 x 日K75+592 涵洞施工技术交底单位工程名称涵洞工程交底里程交底部位K75+592交底日期2018-7-交底人签收人交底内容K75+592 涵洞施工技术交底1、设计概况为 1-3X2.5 钢筋混凝土盖板涵。本涵涵长 27.87 米，净宽 3 米，净高 2.5 米，侧墙厚度为 80cm,混凝土基础厚度 100cm,混凝土基础宽度 5.1 米，基础下为 10cm 厚素砼垫层，洞身每隔 4-6 米设置一道沉降缝，缝内以沥青麻絮填塞。要求地基基本承载力容许值不小于 200Kpa，涵洞轴线与路中线夹角为 90°。出口洞口采用八字墙型式，排水纵坡 3.0%。基础采用 C25 混凝土，台身采用 C25 混凝土，现浇盖板采用 C30 钢筋混凝土。2、盖板涵工方法及工艺盖板涵施工顺序为:施工准备 f 测量放样 f 基坑开挖 f 地基承载力检测 f 垫层浇筑f 基础施工 f 涵身施工 f 盖板支架安装 f 模板安装 f 钢筋绑扎 f 混凝土浇筑 f 混凝土养生 f 进出口施工 f 检查验收。3、基础换填根据图纸清楚表层浮土，整平场地，并用压路机碾压密实。回填至标高位置处。回填后立即以静力触探法对基底承载力进行检查，需同时满足设计要求的压实度和地基承载力要求。检查合格后人工清理整平至设计标高。然后由质检工程师报监理工程师检查，报验合格后，按设计浇筑混凝土垫层。4、基础放样施工前，首先确定出盖板涵中心及纵横轴线，施工放样时应注意框架在圆曲线和在缓和曲线上的定位方法，准确的定出涵洞轴线与线路中心线的准确位置。5、基础混凝土施工根据施工图纸测设垫层模板位置，用定型钢模做边模，然后浇筑混凝土垫层（根据设计要求设置沉降缝）。浇筑前认真检查模板尺寸、刚度、稳定性；基础模板使用前必须进行打磨、刷油，将基础标高引到基础模板上，并做好标记，作为浇筑混凝土时的标志，并根据根据设计要求设置沉降缝；浇筑前检查混凝土的坍落度，浇筑完毕后检测混凝土强度或到试验室做同条件混凝土试块抗压强度试验检测混凝土强度，达到设计强度强度要求方可拆模。6、涵身、出入口端墙及帽石施工（1）支撑方案本涵台身用钢模板拼装而成。保证钢模板表面的平整度。外侧用©50mm 钢管作竖肋，横向用并列两根钢管作横肋，间距 60cm—道，两根钢管之间为对拉螺栓，用 U 型卡锁紧，台身外侧用钢管顶丝连接。台身两侧模板用对拉螺栓连接，间距为 100cmX130cm，对拉螺杆采用① 16 钢筋，螺杆外套 PVC 管。中肋两侧模板...
