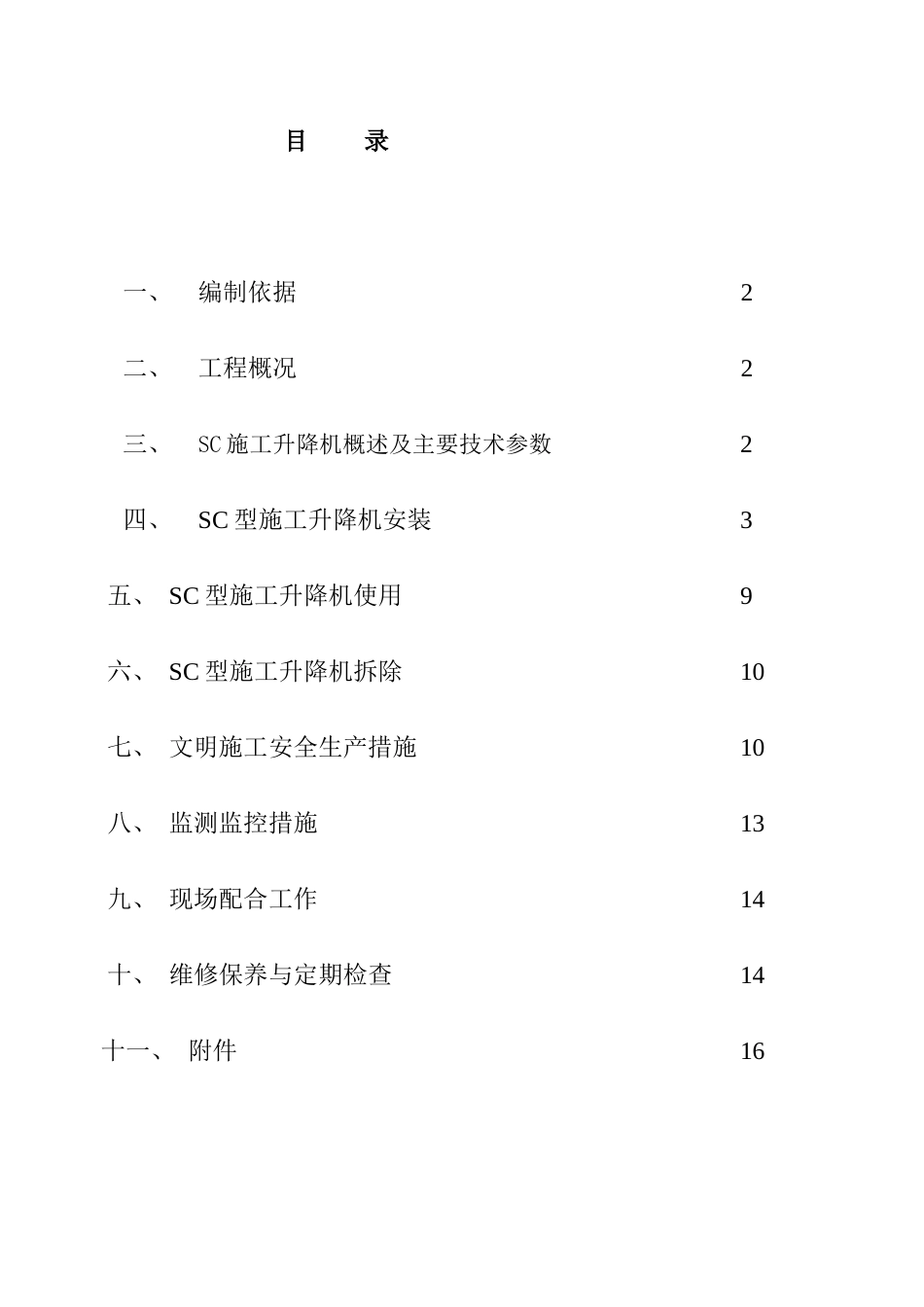

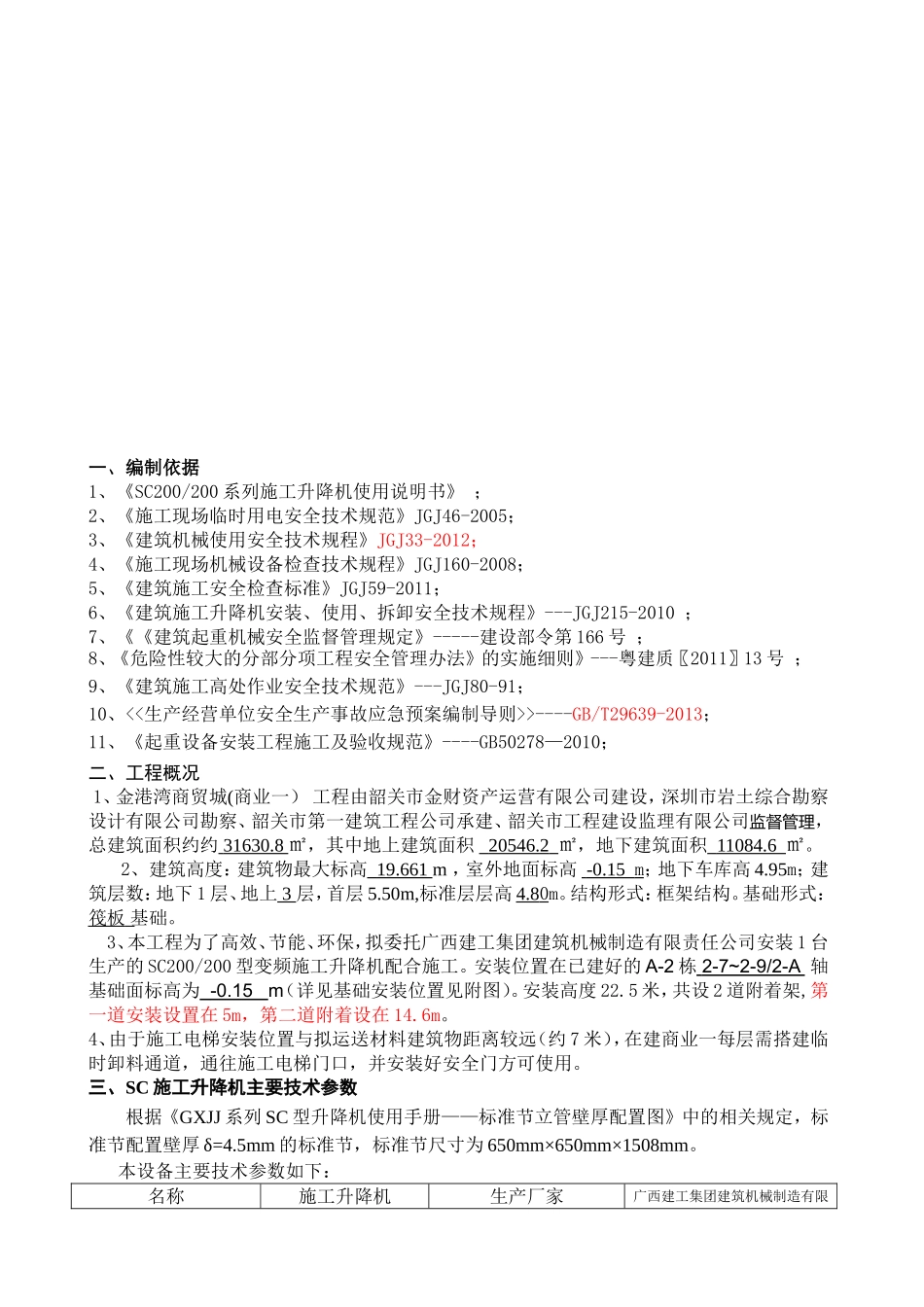

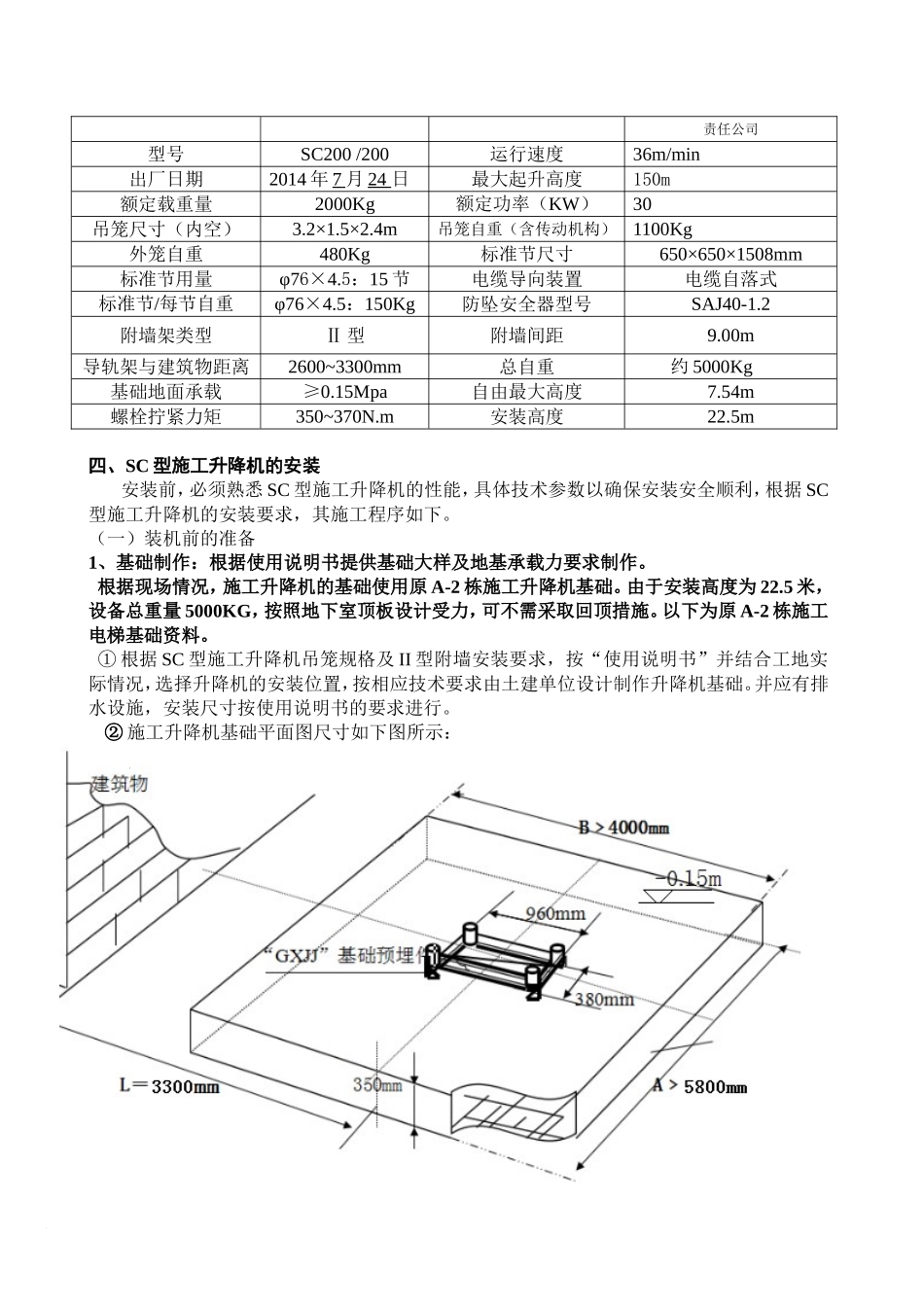

目录一、编制依据2二、工程概况2三、SC施工升降机概述及主要技术参数2四、SC型施工升降机安装3五、SC型施工升降机使用9六、SC型施工升降机拆除10七、文明施工安全生产措施10八、监测监控措施13九、现场配合工作14十、维修保养与定期检查14十一、附件16一、编制依据1、《SC200/200系列施工升降机使用说明书》；2、《施工现场临时用电安全技术规范》JGJ46-2005；3、《建筑机械使用安全技术规程》JGJ33-2012；4、《施工现场机械设备检查技术规程》JGJ160-2008；5、《建筑施工安全检查标准》JGJ59-2011；6、《建筑施工升降机安装、使用、拆卸安全技术规程》---JGJ215-2010；7、《《建筑起重机械安全监督管理规定》-----建设部令第166号；8、《危险性较大的分部分项工程安全管理办法》的实施细则》---粤建质〖2011〗13号；9、《建筑施工高处作业安全技术规范》---JGJ80-91；10、<<生产经营单位安全生产事故应急预案编制导则>>----GB/T29639-2013；11、《起重设备安装工程施工及验收规范》----GB50278—2010；二、工程概况1、金港湾商贸城(商业一）工程由韶关市金财资产运营有限公司建设，深圳市岩土综合勘察设计有限公司勘察、韶关市第一建筑工程公司承建、韶关市工程建设监理有限公司监督管理，总建筑面积约约31630.8㎡，其中地上建筑面积20546.2㎡，地下建筑面积11084.6㎡。2、建筑高度：建筑物最大标高19.661m，室外地面标高-0.15m；地下车库高4.95m；建筑层数：地下1层、地上3层，首层5.50m,标准层层高4.80m。结构形式：框架结构。基础形式：筏板基础。3、本工程为了高效、节能、环保，拟委托广西建工集团建筑机械制造有限责任公司安装1台生产的SC200/200型变频施工升降机配合施工。安装位置在已建好的A-2栋2-7~2-9/2-A轴基础面标高为-0.15m（详见基础安装位置见附图）。安装高度22.5米，共设2道附着架,第一道安装设置在5m，第二道附着设在14.6m。4、由于施工电梯安装位置与拟运送材料建筑物距离较远（约7米），在建商业一每层需搭建临时卸料通道，通往施工电梯门口，并安装好安全门方可使用。三、SC施工升降机主要技术参数根据《GXJJ系列SC型升降机使用手册——标准节立管壁厚配置图》中的相关规定，标准节配置壁厚δ=4.5mm的标准节，标准节尺寸为650mm×650mm×1508mm。本设备主要技术参数如下：名称施工升降机生产厂家广西建工集团建筑机械制造有限责任公司型号SC200/200运行速度36m/min出厂日期2014年7月24日最大起升高度150m额定载重量2000Kg额定功率（KW）30吊笼尺寸（内空）3.2×1.5×2.4m吊笼自重（含传动机构）1100Kg外笼自重480Kg标准节尺寸650×650×1508mm标准节用量φ76×4.5：15节电缆导向装置电缆自落式标准节/每节自重φ76×4.5：150Kg防坠安全器型号SAJ40-1.2附墙架类型Ⅱ型附墙间距9.00m导轨架与建筑物距离2600~3300mm总自重约5000Kg基础地面承载≥0.15Mpa自由最大高度7.54m螺栓拧紧力矩350~370N.m安装高度22.5m四、SC型施工升降机的安装安装前，必须熟悉SC型施工升降机的性能，具体技术参数以确保安装安全顺利，根据SC型施工升降机的安装要求，其施工程序如下。（一）装机前的准备1、基础制作：根据使用说明书提供基础大样及地基承载力要求制作。根据现场情况，施工升降机的基础使用原A-2栋施工升降机基础。由于安装高度为22.5米，设备总重量5000KG，按照地下室顶板设计受力，可不需采取回顶措施。以下为原A-2栋施工电梯基础资料。①根据SC型施工升降机吊笼规格及II型附墙安装要求，按“使用说明书”并结合工地实际情况，选择升降机的安装位置，按相应技术要求由土建单位设计制作升降机基础。并应有排水设施，安装尺寸按使用说明书的要求进行。②施工升降机基础平面图尺寸如下图所示：升降机型号吊笼规格LABSC1003200×1500330028004000施工升降机基础平面图③基础的技术要求⑴、基础承受的载荷能力应大于P，P=(吊笼重+外笼重+导轨架总重+载重)×2.1kN；⑵、安装中心基础地面约1.2㎡范围内能承受的压力不得小于0.15Mpa；⑶、基础钢筋：双层钢筋网（钢筋直径12㎜,间距200㎜）；⑷、基础安尺寸5800㎜×4000㎜×350㎜，混凝土强度等级为C35；〔5〕、升降机导轨架中...
