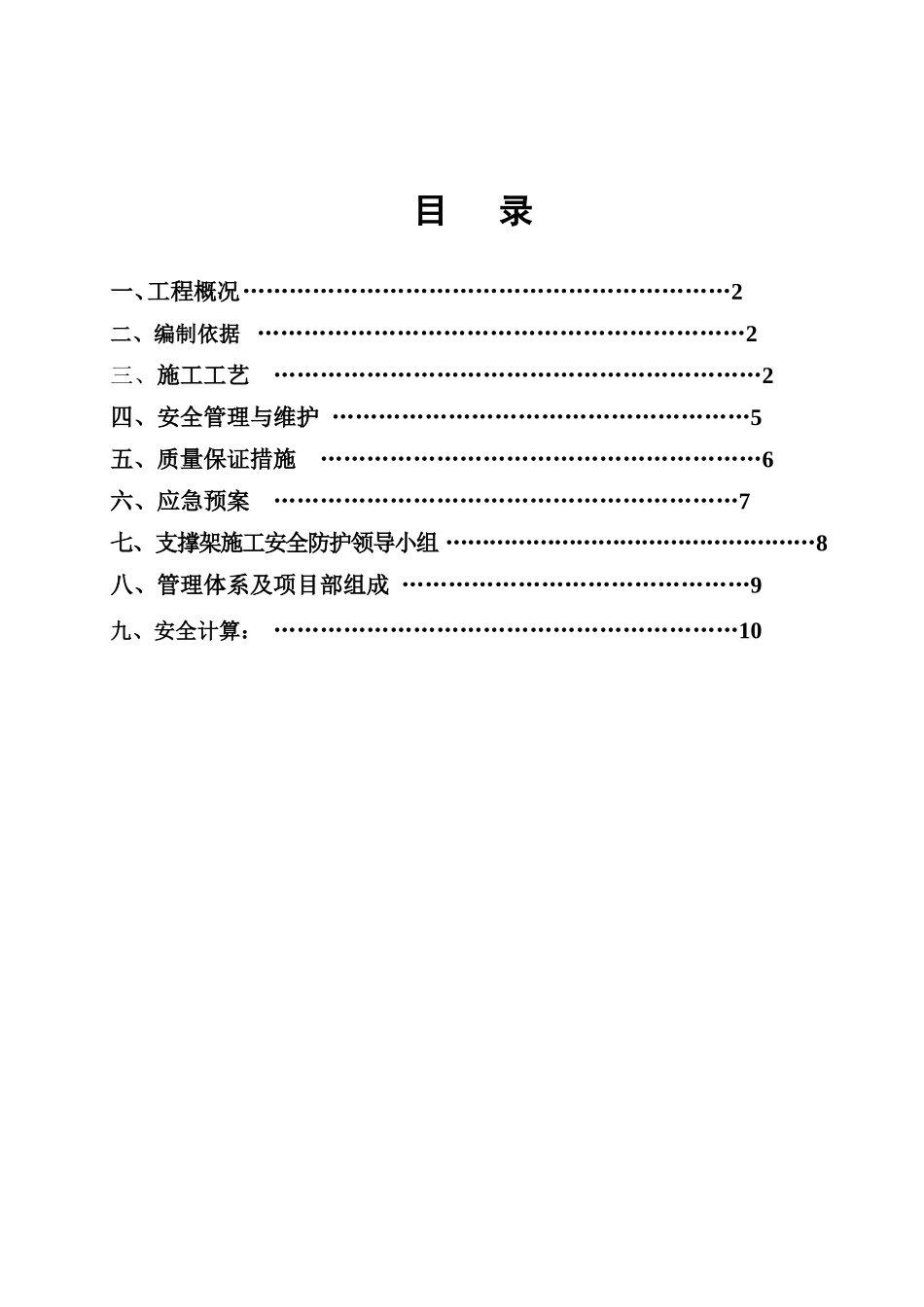

目录一、工程概况………………………………………………………2二、编制依据………………………………………………………2三、施工工艺………………………………………………………2四、安全管理与维护………………………………………………5五、质量保证措施…………………………………………………6六、应急预案……………………………………………………7七、支撑架施工安全防护领导小组……………………………………………8八、管理体系及项目部组成………………………………………9九、安全计算：……………………………………………………10高支模施工专项方案（一）、工程概况清远市固体废物无害化处置和资源化利用中心厂房工程，占地面积：132932㎡，总建筑面积约88332.74㎡，厂房1:3113㎡，厂房2:3113㎡，厂房3:3113㎡，厂房4:2747㎡，厂房5:2747㎡，厂房6：4335㎡，厂房7:4335㎡，厂房8:4335㎡，厂房9：14400㎡，厂房10:25187.54㎡，厂房11:5400㎡，厂房12：8160㎡，厂房13:3861㎡6㎡，厂房14:2808㎡，厂房15:601㎡，（污水处理站）1983.6㎡，公卫、电房16：57㎡，门卫17：18㎡。主车间为砼基础，天然地基。上部为钢筋混凝土排架结构。根据工程实际情况特编制本高支撑模板体系专项施工方案。二、编制依据（1）建筑施工扣件式钢管脚手架安全技术规程（JGJ130-2001）；（2）高层建筑混凝土结构技术规程JGJ3-2002；（3）我公司多年的高层施工经验；三、施工工艺1、模板体系根据多年来的施工经验，考虑到木模具有应用简单、布置灵活、拆装方便、工作效率高等特点，决定在本工程结构施工中主要采用以木模板与钢管支撑系统相结合的模板体系。模板采用表面涂膜九夹板配以50×100mm木方做背肋，加固支撑采用建筑用φ48普碳钢管。2、模板施工流程及支设方案（1）、施工之前由项目主管工程师组织施工人员进行交底，明确主要轴线位置及与其它构件位置的关系，向施工人员讲解图纸意图，解决图纸中的疑难问题，使各区段分管施工员对施工工艺，施工重点有全面的了解，并清楚质量要求，之后施工员向操作人员交底。（2）、模板施工工艺流程：1）、模板施工顺序为：满堂架柱模梁模顶板模梁墙柱头模2）、其中各段施工工艺流程为：①、柱模：②、梁模：③、板模：（3地下室墙柱梁板模板支撑按以下要求布置：①模板支撑架采用满堂扣件式脚手架，脚手架的立杆采用扣件对接，严禁搭接。②梁支撑：方木楞沿梁长方向每150mm布置，小横杆钢管沿梁长方向弹柱子位置线找平层做定位墩安装柱模板找平层做定位墩安装拉杆及加固办理预检弹出梁轴线及水平线并复核搭设梁模板支架安装梁底楞木安装梁底模板梁底模起拱绑扎梁钢筋安装梁侧模安装上下锁口楞斜撑楞对拉螺栓复核梁模板尺寸安装梁侧模加固验收搭设支架安装板模木楞调整楼板下皮标高及起拱铺设模板检查模板上层标高、平整度绑扎板钢筋每500间距布置，立杆按梁宽300mm时布置两排，梁宽400mm时布置三排，沿梁长方向间距为1000mm。大横杆步距为1.5米。每条梁下均需设置剪刀撑。③板支撑：采用九夹板做面板，木方、钢管做背肋，满堂钢管脚手架做支撑及加固，板厚为150时，立杆间距设定为1000mm，立杆距梁边间距为250mm，为保证支撑的牢固性，设双向扫地杆，水平杆步距为1.5m。在支架的外侧面满设剪刀撑，支架由外向内每三米设置一道剪刀撑，双向布置。夹板接缝处用木方连接，木方间铺钢管作背肋，钢管间距≤300mm，铺设底模板时应从四周向中心铺设，在中间收口。④剪刀撑的斜杆与水平面的交角宜在45度~60度之间，水平投影宽度应不小于2跨或4m和不大于4跨或8m。斜杆应与脚手架基本构架杆件可靠连接。⑤在脚手架立杆底端之上100mm~300mm处一律遍设纵向和横向扫地杆，并与立杆连接牢固。⑥脚手架左右相邻立杆和上下相邻平杆的接头应相互错开，并置于不同的构架框格内。⑦支撑架高度的调节采用可调顶托解决，坚决不允许采用搭接立杆。⑧直接承受荷载的立杆及其顶托伸出顶水平杆之上的自由高度不宜大于400mm。⑨在脚手架的底部、中部、顶部设置三道水平加强层。（4）、墙柱梁板模板支撑按以下要求布置：①模板支撑架采用满堂扣件式脚手架，脚手架的立杆采用...
