喷塑作业指导书VIP免费

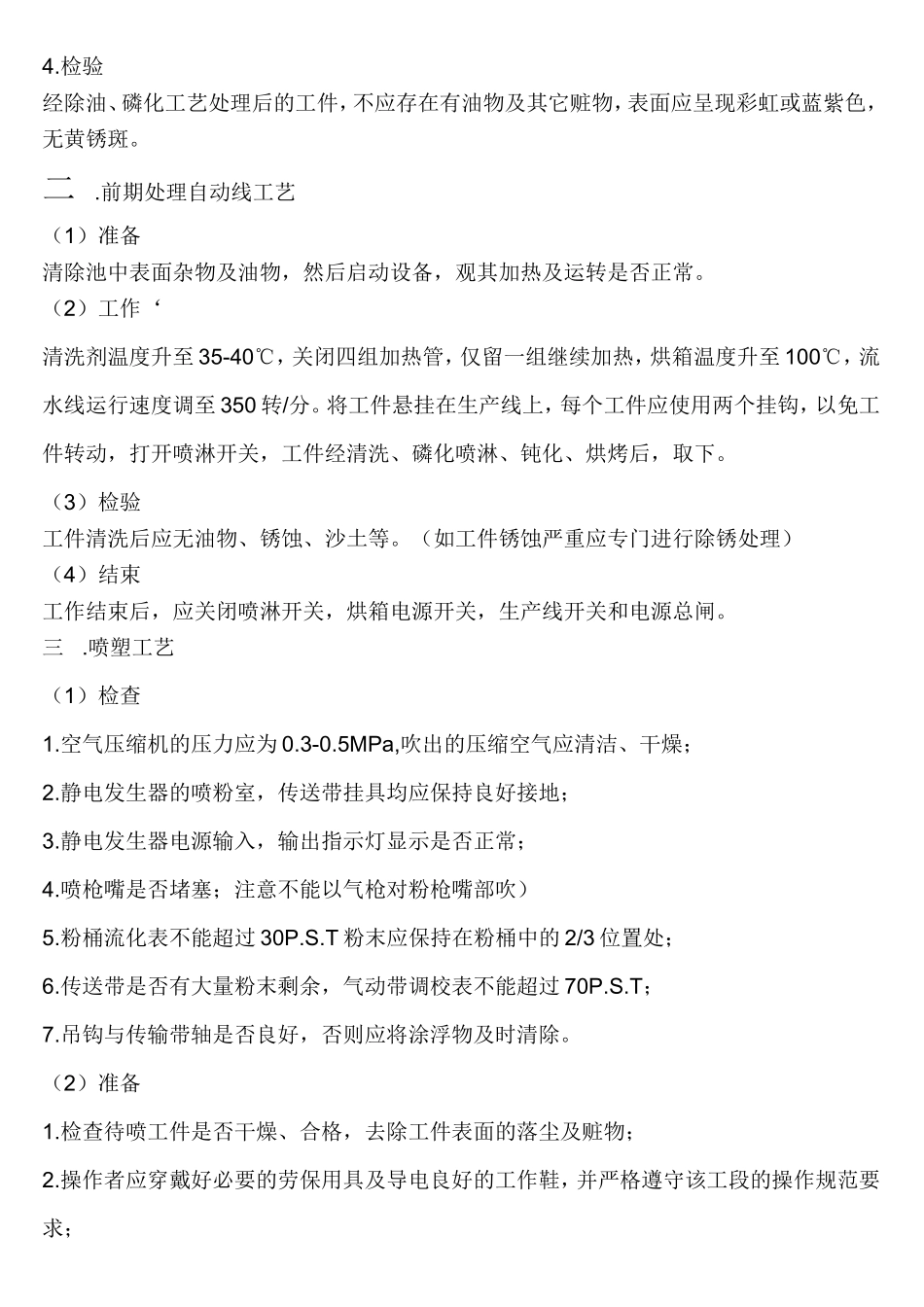

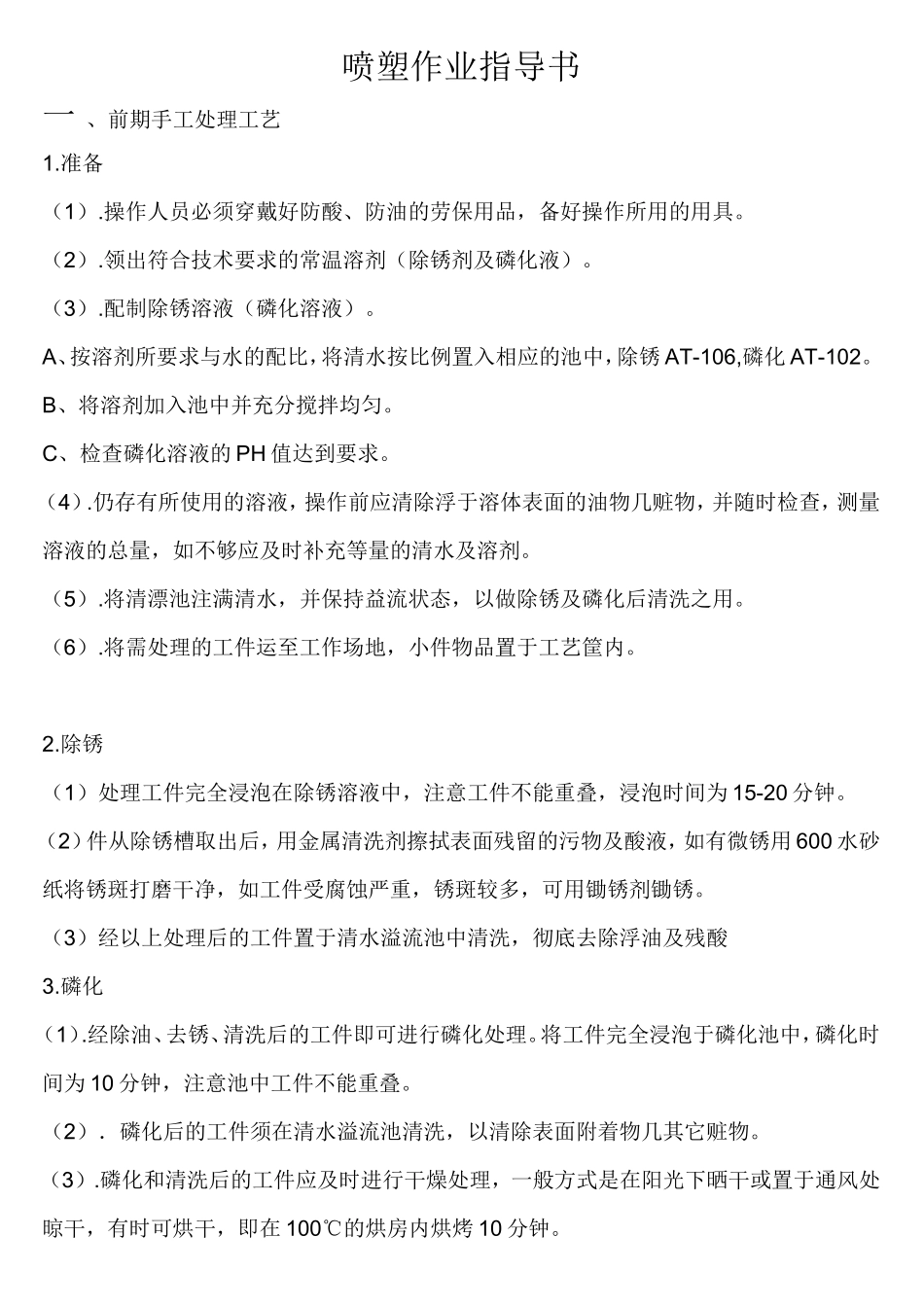

喷塑作业指导书一、前期手工处理工艺1.准备（1）.操作人员必须穿戴好防酸、防油的劳保用品，备好操作所用的用具。（2）.领出符合技术要求的常温溶剂（除锈剂及磷化液）。（3）.配制除锈溶液（磷化溶液）。A、按溶剂所要求与水的配比，将清水按比例置入相应的池中，除锈AT-106,磷化AT-102。B、将溶剂加入池中并充分搅拌均匀。C、检查磷化溶液的PH值达到要求。（4）.仍存有所使用的溶液，操作前应清除浮于溶体表面的油物几赃物，并随时检查，测量溶液的总量，如不够应及时补充等量的清水及溶剂。（5）.将清漂池注满清水，并保持益流状态，以做除锈及磷化后清洗之用。（6）.将需处理的工件运至工作场地，小件物品置于工艺筐内。2.除锈（1）处理工件完全浸泡在除锈溶液中，注意工件不能重叠，浸泡时间为15-20分钟。（2）件从除锈槽取出后，用金属清洗剂擦拭表面残留的污物及酸液，如有微锈用600水砂纸将锈斑打磨干净，如工件受腐蚀严重，锈斑较多，可用锄锈剂锄锈。（3）经以上处理后的工件置于清水溢流池中清洗，彻底去除浮油及残酸3.磷化（1）.经除油、去锈、清洗后的工件即可进行磷化处理。将工件完全浸泡于磷化池中，磷化时间为10分钟，注意池中工件不能重叠。（2）．磷化后的工件须在清水溢流池清洗，以清除表面附着物几其它赃物。（3）.磷化和清洗后的工件应及时进行干燥处理，一般方式是在阳光下晒干或置于通风处晾干，有时可烘干，即在100℃的烘房内烘烤10分钟。4.检验经除油、磷化工艺处理后的工件，不应存在有油物及其它赃物，表面应呈现彩虹或蓝紫色，无黄锈斑。二.前期处理自动线工艺（1）准备清除池中表面杂物及油物，然后启动设备，观其加热及运转是否正常。（2）工作‘清洗剂温度升至35-40℃，关闭四组加热管，仅留一组继续加热，烘箱温度升至100℃，流水线运行速度调至350转/分。将工件悬挂在生产线上，每个工件应使用两个挂钩，以免工件转动，打开喷淋开关，工件经清洗、磷化喷淋、钝化、烘烤后，取下。（3）检验工件清洗后应无油物、锈蚀、沙土等。（如工件锈蚀严重应专门进行除锈处理）（4）结束工作结束后，应关闭喷淋开关，烘箱电源开关，生产线开关和电源总闸。三.喷塑工艺（1）检查1.空气压缩机的压力应为0.3-0.5MPa,吹出的压缩空气应清洁、干燥；2.静电发生器的喷粉室，传送带挂具均应保持良好接地；3.静电发生器电源输入，输出指示灯显示是否正常；4.喷枪嘴是否堵塞；注意不能以气枪对粉枪嘴部吹）5.粉桶流化表不能超过30P.S.T粉末应保持在粉桶中的2/3位置处；6.传送带是否有大量粉末剩余，气动带调校表不能超过70P.S.T；7.吊钩与传输带轴是否良好，否则应将涂浮物及时清除。（2）准备1.检查待喷工件是否干燥、合格，去除工件表面的落尘及赃物；2.操作者应穿戴好必要的劳保用具及导电良好的工作鞋，并严格遵守该工段的操作规范要求；3.启动设备，注意各设备应运转正常；4.调整好传送带速度，烘箱温度（130-180℃），喷枪与工件的距离及喷粉流量，以使工件表面喷粉厚度符合要求。（3）操作1.将合格待喷化工件用悬钩挂于喷嘴室入口前的传送链上；2.工件随传送带进入喷粉室自动喷粉；3.位于喷粉室出口处的操作人员，应目测工件是否有漏喷处，对有缺陷部位实施人工补喷均匀；4.工件随传送带传烘烤出炉后，操作人员将其从吊钩上取下，摆放整齐待运送；5.工作完毕后，要规定切断电源，气源将工件场地扫干净。（4）检验工件表面应丰满光亮，附着力强，平整光滑，色泽柔和，无漏喷气泡，起皱等缺陷，涂层检查时可用金属物轻轻敲击及铲刮，涂层不应有整块脱落现象。
