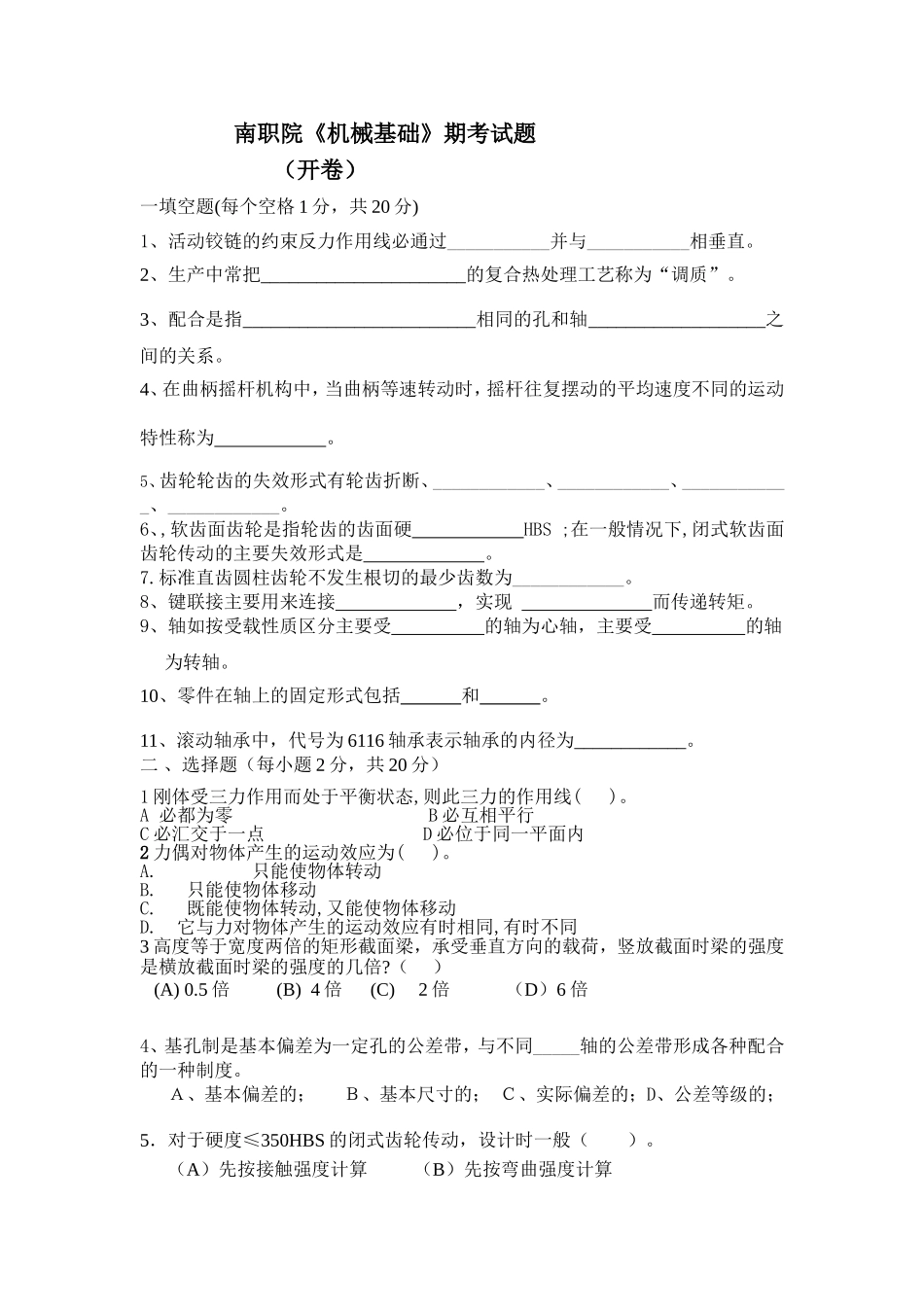

南职院《机械基础》期考试题（开卷）一填空题(每个空格1分，共20分)1、活动铰链的约束反力作用线必通过___________并与___________相垂直。2、生产中常把______________________的复合热处理工艺称为“调质”。3、配合是指_________________________相同的孔和轴___________________之间的关系。4、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为。5、齿轮轮齿的失效形式有轮齿折断、____________、____________、____________、____________。6、,软齿面齿轮是指轮齿的齿面硬HBS;在一般情况下,闭式软齿面齿轮传动的主要失效形式是。7.标准直齿圆柱齿轮不发生根切的最少齿数为____________。8、键联接主要用来连接，实现而传递转矩。9、轴如按受载性质区分主要受的轴为心轴，主要受的轴为转轴。10、零件在轴上的固定形式包括和。11、滚动轴承中，代号为6116轴承表示轴承的内径为____________。二、选择题（每小题2分，共20分）1刚体受三力作用而处于平衡状态,则此三力的作用线()。A必都为零B必互相平行C必汇交于一点D必位于同一平面内2力偶对物体产生的运动效应为()。A.只能使物体转动B.只能使物体移动C.既能使物体转动,又能使物体移动D.它与力对物体产生的运动效应有时相同,有时不同3高度等于宽度两倍的矩形截面梁，承受垂直方向的载荷，竖放截面时梁的强度是横放截面时梁的强度的几倍?（）(A)0.5倍(B)4倍(C)2倍（D）6倍4、基孔制是基本偏差为一定孔的公差带，与不同_____轴的公差带形成各种配合的一种制度。Ａ、基本偏差的；Ｂ、基本尺寸的；Ｃ、实际偏差的；D、公差等级的；5．对于硬度≤350HBS的闭式齿轮传动，设计时一般（）。（A）先按接触强度计算（B）先按弯曲强度计算（C）先按磨损条件计算（D）先按胶合条件计算6、渐开线齿轮实现连续传动时,其重合度()。（A）ε<0（B）ε=0（C）ε<1（D）ε>=17、一对齿轮啮合时,两齿轮的________始终相切。(A)分度圆(B)基圆(C)节圆(D)齿根圆8、蜗杆传动正确啮合条件中，蜗杆导程角与蜗轮分度圆柱螺旋角关系为（）。A、大小相等且方向相同B、大小相等且方向相反C、都可以D、大小不等9．在普通V带传动中，带的速度应在什么范围之内（）。(A)5―10m/s(B)5―15m/s(C)5―20m/s(D)5―25m/s10、对于工作中载荷平稳、不发生相对位移、转速稳定且对中性好的两轴宜选用（）。A、刚性凸缘联轴器B、万向联轴器C、弹性套柱销联轴器D、齿式联轴器三判断题（20分，答对得2分，答错倒扣1分）1、约束反力是阻碍物体运动的力。（）2、力在坐标轴上的投影和力沿坐标轴分解是相同的。()3、力系的合力一定比各分力大。（）4、因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。（）5、曲柄的极位夹角θ越大，机构的急回特性也越显著。（）6、死点位置常使机构从动件无法运动，所以死点位置都是有害的。（）7、模数m是表示轮齿的大小，但它没有单位。（）8、通过离合器联接的两轴可在工作中随时分离。（）9、为了提高刚度，同时又减轻重量，节省材料，常将转轴制成是空心的。（）10、推力滚动轴承主要承受轴向载荷。（）四计算题（30分）1、简支梁为矩形截面，已知：材料许用弯曲正应力[σ]=160Mpa，校核梁的强度（10分）。2、如图所示为一减速器图，输入轴转速n1=1440r/min，输出转速n4=160r/min，轮1与轮4同轴线，两级传动齿轮采用标准直齿圆柱齿轮低速级齿轮Z3=20、Z4=60、m=5mm，高速级齿轮Z1=25，试求：高速级另一齿轮的齿数Z2及模数。3、已知定轴轮系如图所示Z1=15、Z2=50、Z3=15、Z4=60、Z5=15、Z6=30、Z7=2（右旋）Z8=60、若n1=1000r/min。试求：（1）求i18=？（2）蜗轮8的转速大小和方向？五、作图题（10分）一曲柄摇杆机构如图所示，已知lAB=15cm,lBC=lCD=35cm,lAD=40cm。试用作图法求出机构中摇杆CD的最大摆角及极位夹角θ的值。（比例1：5，保留作图线）
