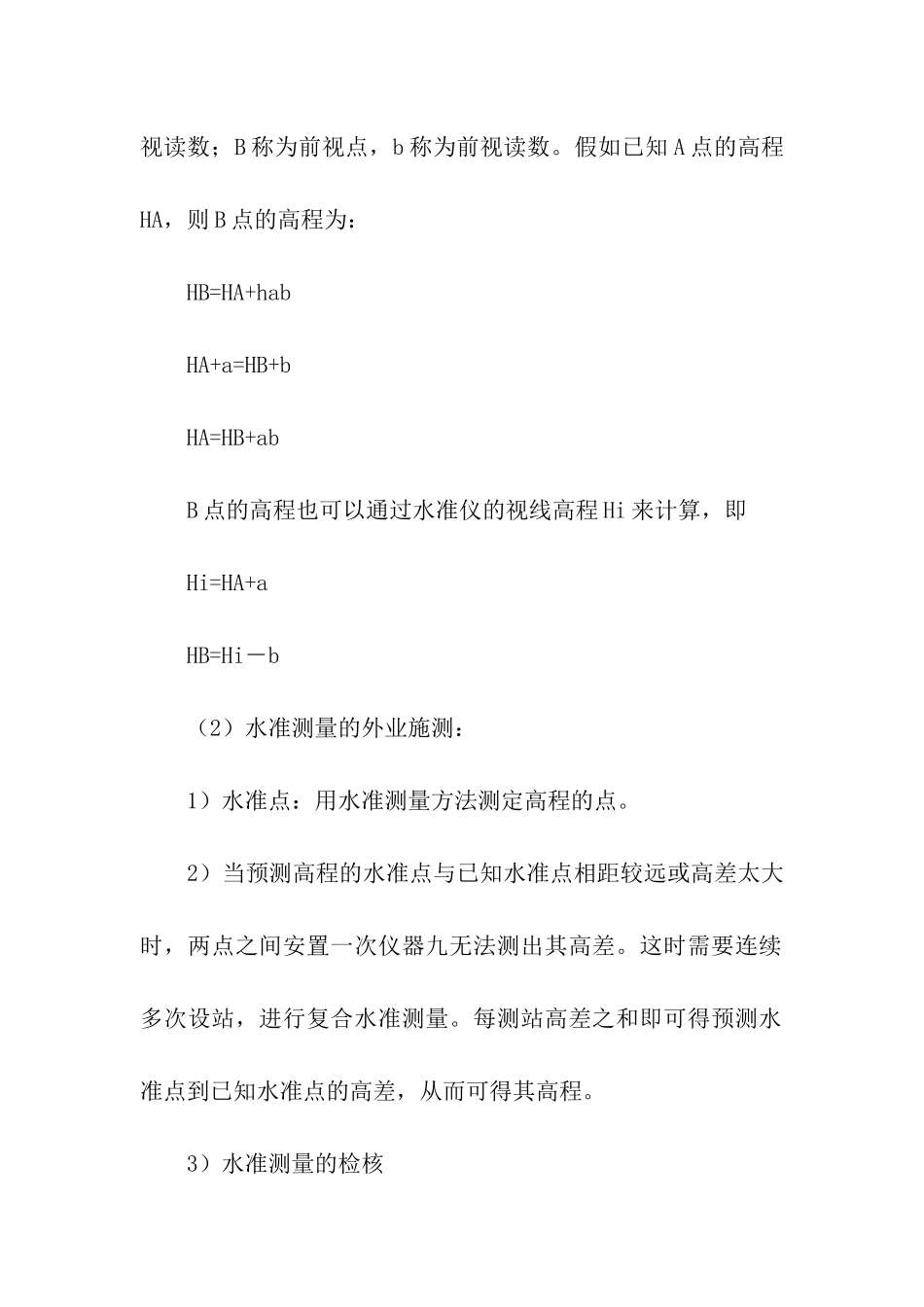

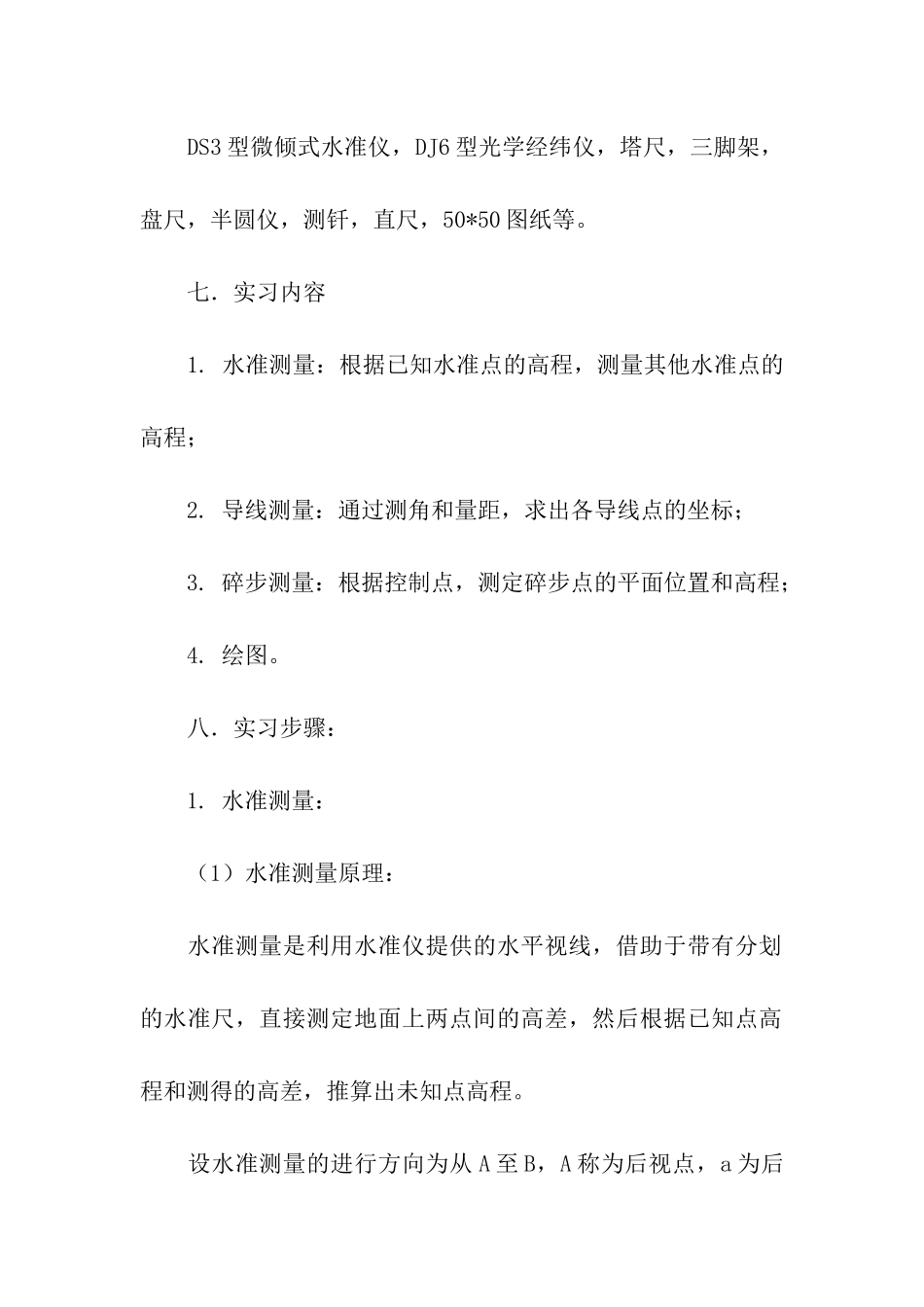

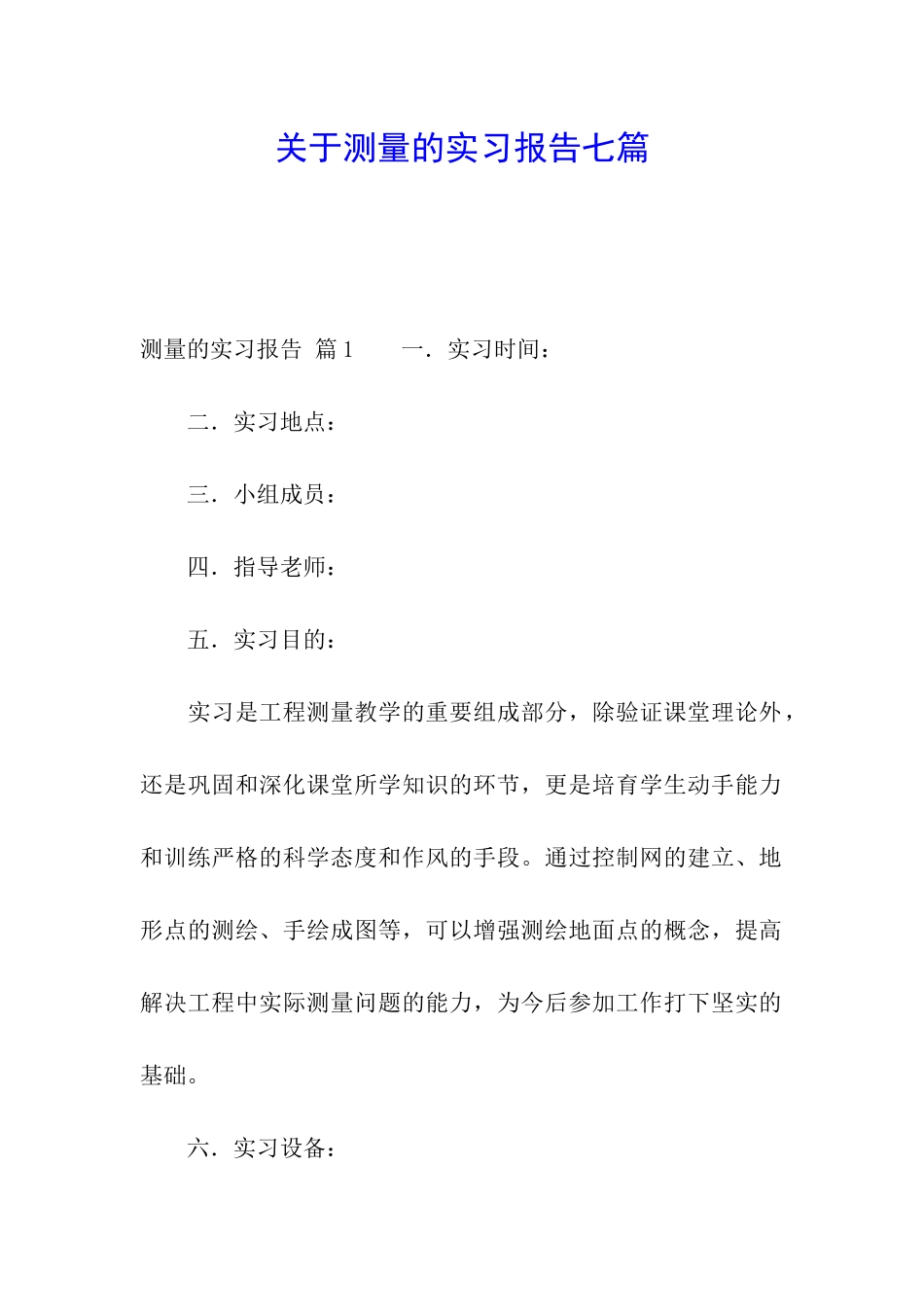

关于测量的实习报告七篇测量的实习报告 篇 1 一．实习时间： 二．实习地点： 三．小组成员： 四．指导老师： 五．实习目的： 实习是工程测量教学的重要组成部分，除验证课堂理论外，还是巩固和深化课堂所学知识的环节，更是培育学生动手能力和训练严格的科学态度和作风的手段。通过控制网的建立、地形点的测绘、手绘成图等，可以增强测绘地面点的概念，提高解决工程中实际测量问题的能力，为今后参加工作打下坚实的基础。 六．实习设备： DS3 型微倾式水准仪，DJ6 型光学经纬仪，塔尺，三脚架，盘尺，半圆仪，测钎，直尺，50*50 图纸等。 七．实习内容 1. 水准测量：根据已知水准点的高程，测量其他水准点的高程； 2. 导线测量：通过测角和量距，求出各导线点的坐标； 3. 碎步测量：根据控制点，测定碎步点的平面位置和高程； 4. 绘图。 八．实习步骤： 1. 水准测量： （1）水准测量原理： 水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。 设水准测量的进行方向为从 A 至 B，A 称为后视点，a 为后视读数；B 称为前视点，b 称为前视读数。假如已知 A 点的高程HA，则 B 点的高程为： HB=HA+hab HA+a=HB+b HA=HB+ab B 点的高程也可以通过水准仪的视线高程 Hi 来计算，即 Hi=HA+a HB=Hi－b （2）水准测量的外业施测： 1）水准点：用水准测量方法测定高程的点。 2）当预测高程的水准点与已知水准点相距较远或高差太大时，两点之间安置一次仪器九无法测出其高差。这时需要连续多次设站，进行复合水准测量。每测站高差之和即可得预测水准点到已知水准点的高差，从而可得其高程。 3）水准测量的检核 计算检核：闭合导线的高差和等于个转点之间高差之和，又等于后视读数之和减去前视读数之和，因此利用该式可进行计算正确性的检核。 测站检核：对每一测站上的每一读数，进行检核，用变更仪器法进行检核。变更仪器法要求变更的高度应该大于 10cm，两次高差之差不应超过规定的容许值，即 6mm。 闭合水准路线的成果检测：理论上各测段高差之和应等于零，实际上上不会，存在高差闭合差，其不应该大于你容许值，即 ，若高差闭合差超出此范围，表明成果中有错误存在，则要重返工作。 4）水准测量的内业计算： 检查水准测量手簿；填写已知和观测数据；计算高差闭合差及其限差；最终结果见附表。 2.导...
