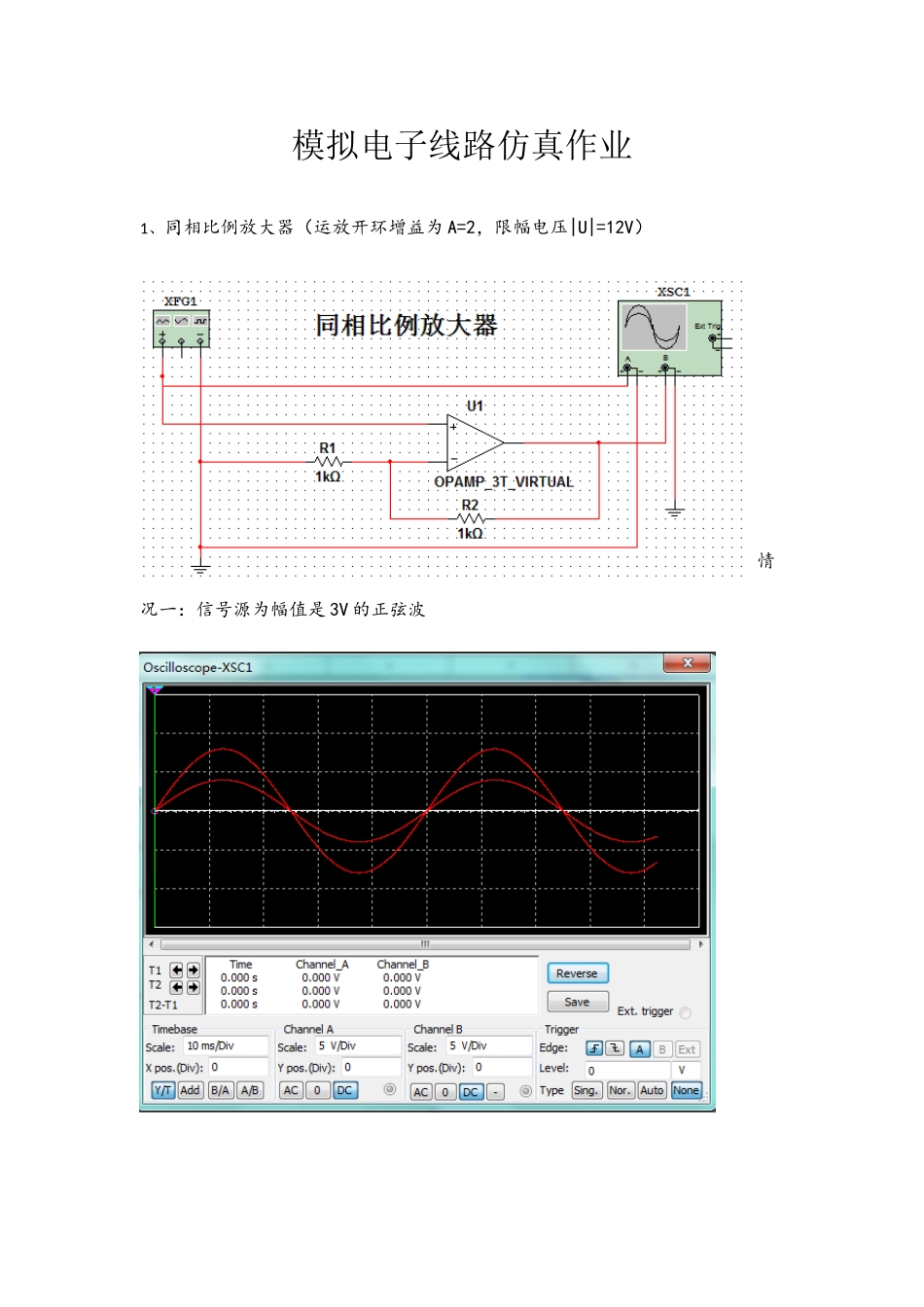

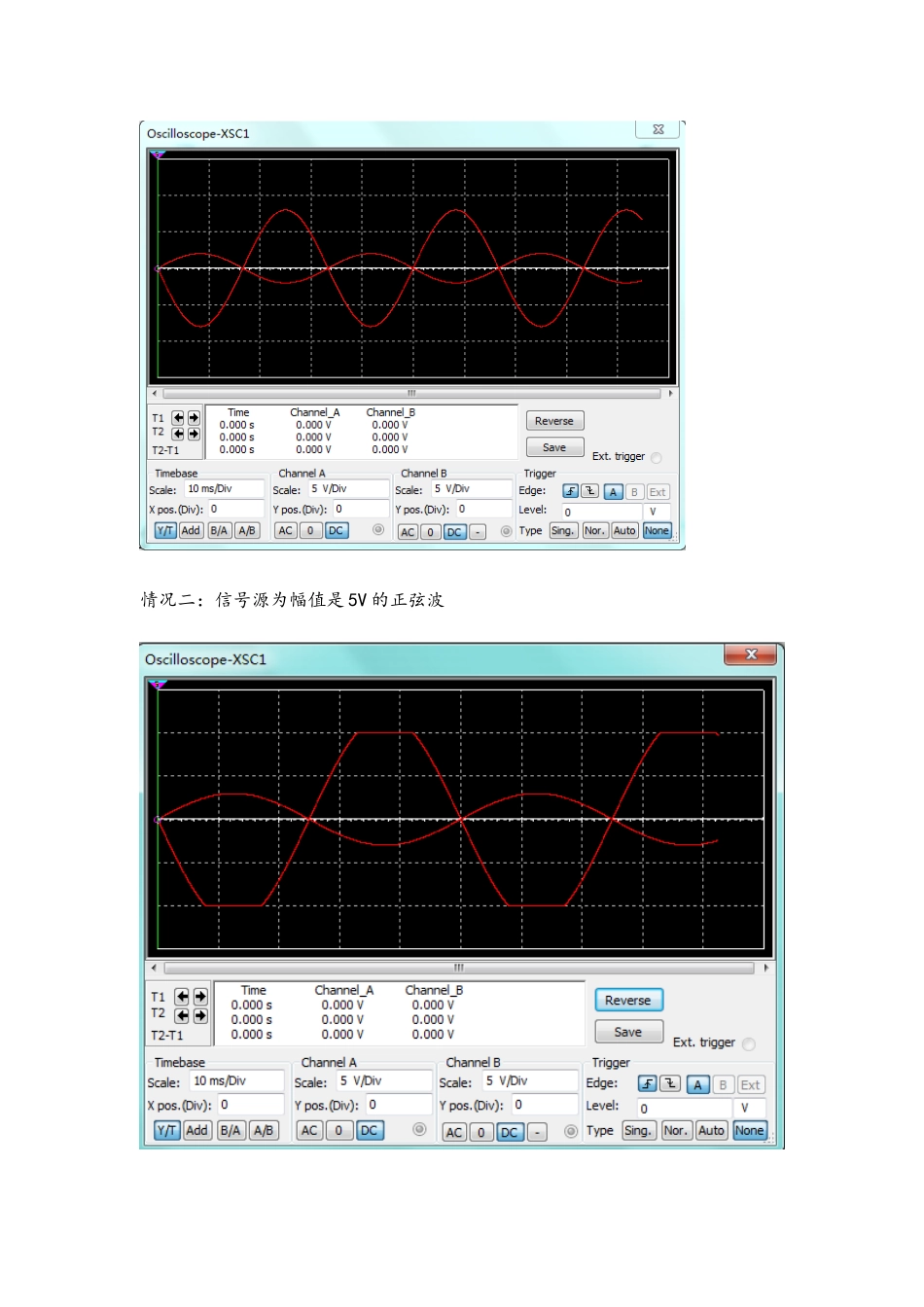

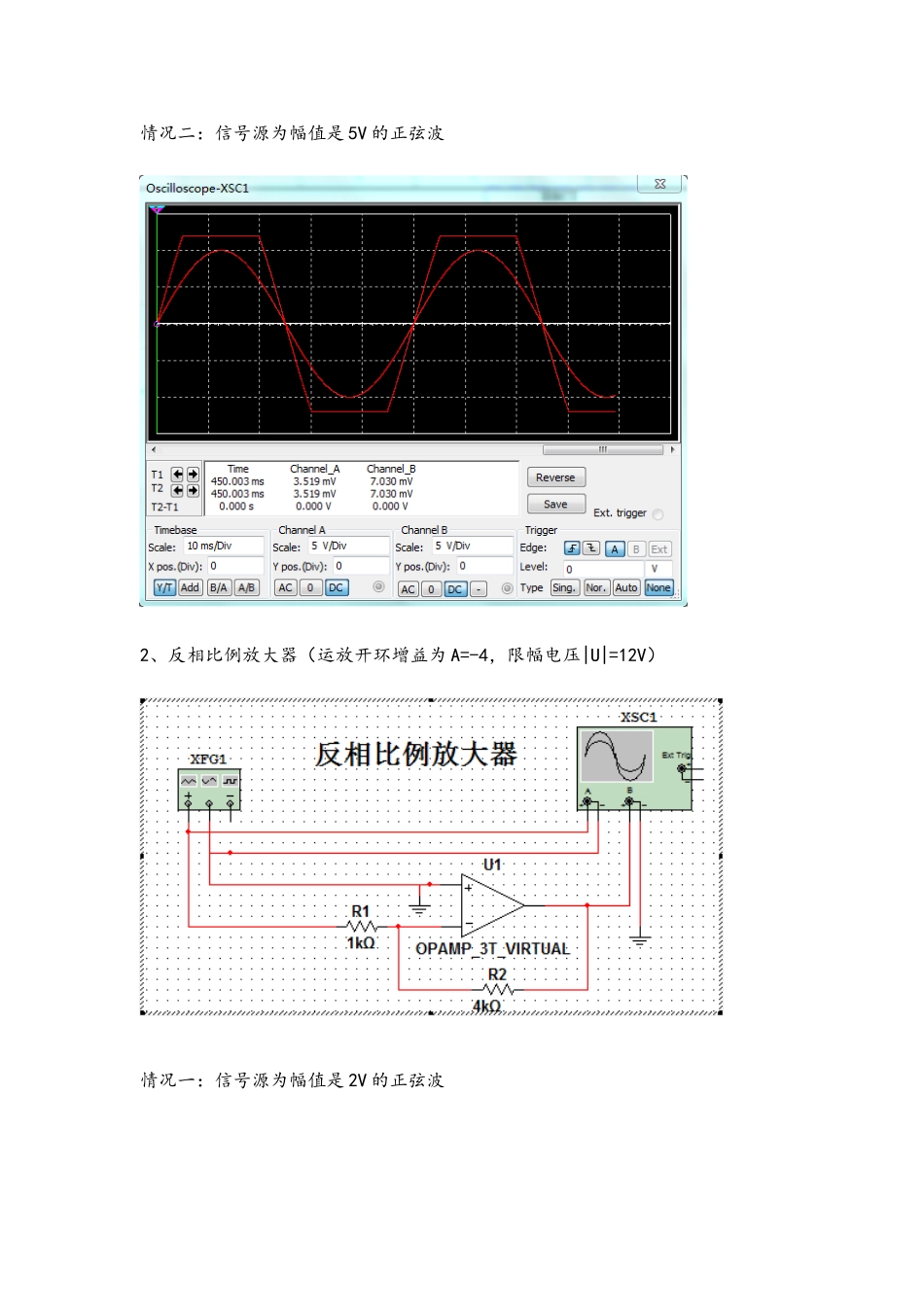

模拟电子线路仿真作业1、同相比例放大器（运放开环增益为A=2，限幅电压|U|=12V）情况一：信号源为幅值是3V的正弦波情况二：信号源为幅值是5V的正弦波2、反相比例放大器（运放开环增益为A=-4，限幅电压|U|=12V）情况一：信号源为幅值是2V的正弦波情况二：信号源为幅值是5V的正弦波3、电压跟随器（限幅电压|U|=12V）信号源为幅值是7V的正弦波4、反相相加器（运放开环增益均为A=-1，限幅电压|U|=12V）情况一：信号源分别为为幅值是2V、3V、4V的三角波情况二：信号源分别为为幅值5V、6V、7V的三角波5、同相相加器（限幅电压|U|=12V）情况一：信号源分别为为幅值3V、5V的正弦波情况二：信号源分别为为幅值6V、8V的正弦波6、相减器（限幅电压|U|=12V）情况一：U1=9V，U2=6V情况二：U1=1V，U2=9V7、积分器输入为正弦波时情况一：输入电压U=4V时情况二：输入电压U=13V时输入为三角波时刚开始出现的非稳态情况一：输入电压U=4V时情况二：输入电压U=15V时输入为方波时情况一：输入电压U=3V时情况二：输入电压U=7V时情况三：输入电压U=10V时8、差动积分器正弦波情况一：输入电压分别为：U1=3VU2=2V情况二：输入电压分别为U1=8VU2=2V三角波情况一：输入电压分别为：U1=3VU2=2V情况二：输入电压分别为U1=8VU2=2V方波情况一：输入电压分别为：U1=3VU2=2V情况二：输入电压分别为U1=8VU2=2V9、微分器正弦波输入电压U=10V三角波输入电压U=12V方波输入电压U=12V10、一阶无源低通滤波器幅频特性：相频特性：1.反相输入一阶有源低通滤波器输入信号是振幅为10v，频率为50Hz的正弦信号C1=1μF，R1=1kΩ，R2=2kΩ，电源电压为12v幅频特性：相频特性：2.同相输入一阶有源低通滤波器输入信号是振幅为5v,频率为50Hz的正弦信号R1=R2=R3=1kΩ，R4=2kΩ幅频特性：相频特性：3.二阶有源低通滤波器输入信号是振幅为5v,频率为50Hz的正弦信号R1=R2=R3=R4=1kΩ，C1=C2=1μF幅频特性：相频特性：4.二阶有源带通滤波器输入信号是振幅为5v,频率为50Hz的正弦信号，R1=R2=R3=R4=R5=1kΩ，C1=C2=1μF幅频特性：相频特性：5.二阶有源带阻滤波器输入信号是振幅为5v,频率为50Hz的正弦信号R1=R2=R3=R4=1kΩ，R5=0.5kΩ，C1=C2=1μF，C3=2μF幅频特性：相频特性:6.一阶全通滤波器输入信号是振幅为5v,频率为50Hz的正弦信号R1=R2=1kΩ，R3=2kΩ，C1=1μF幅频特性：相频特性：
