拟建变电站建设设计和实现VIP免费

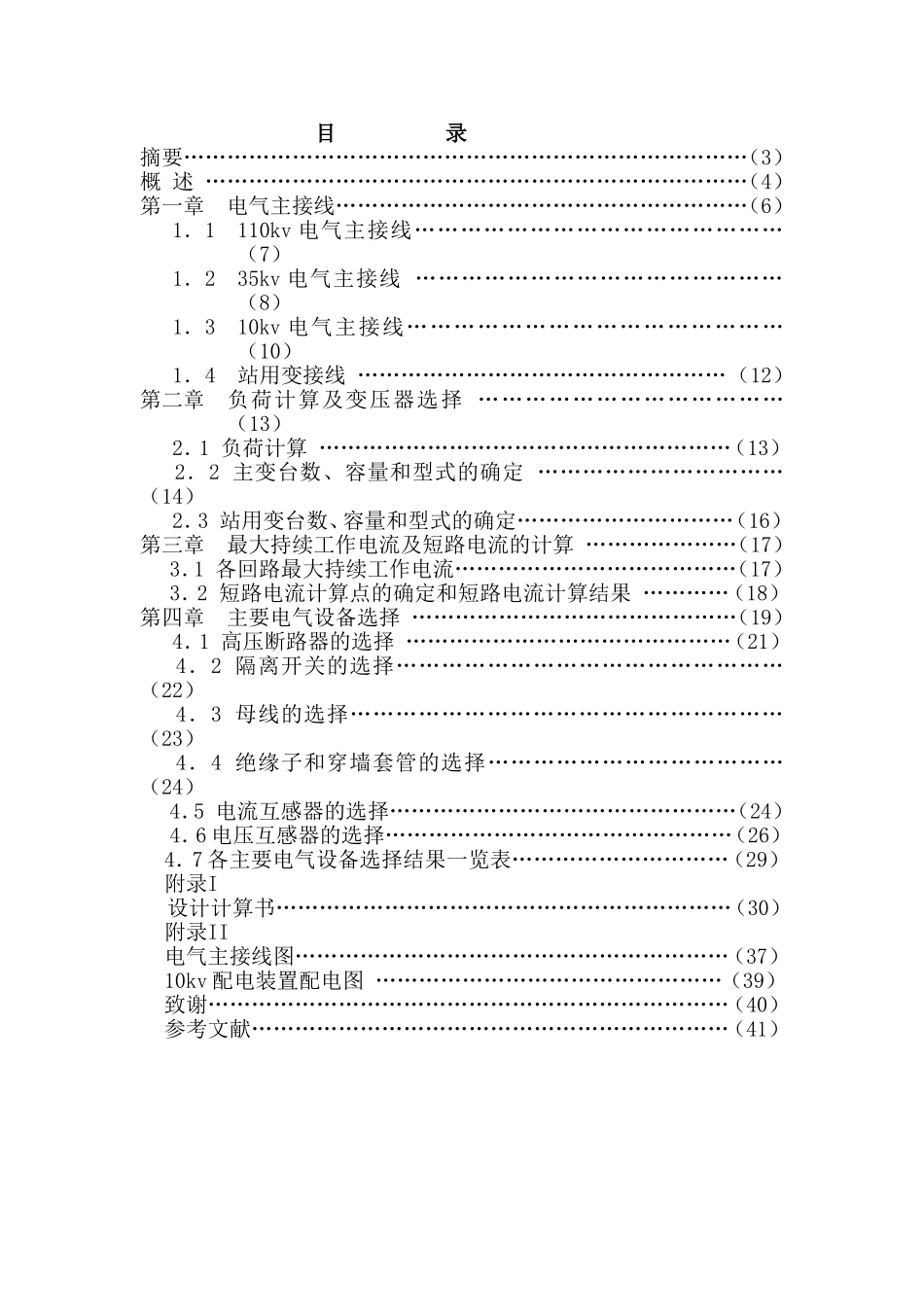

目录摘要……………………………………………………………………（3）概述…………………………………………………………………（4）第一章电气主接线…………………………………………………（6）1．1110kv电气主接线…………………………………………（7）1．235kv电气主接线…………………………………………（8）1．310kv电气主接线…………………………………………（10）1．4站用变接线……………………………………………（12）第二章负荷计算及变压器选择…………………………………（13）2．1负荷计算…………………………………………………（13）2．2主变台数、容量和型式的确定……………………………（14）2．3站用变台数、容量和型式的确定…………………………（16）第三章最大持续工作电流及短路电流的计算…………………（17）3．1各回路最大持续工作电流…………………………………（17）3．2短路电流计算点的确定和短路电流计算结果…………（18）第四章主要电气设备选择………………………………………（19）4．1高压断路器的选择………………………………………（21）4．2隔离开关的选择……………………………………………（22）4．3母线的选择…………………………………………………（23）4．4绝缘子和穿墙套管的选择…………………………………（24）4．5电流互感器的选择…………………………………………（24）4．6电压互感器的选择…………………………………………（26）4．7各主要电气设备选择结果一览表…………………………（29）附录I设计计算书………………………………………………………（30）附录II电气主接线图……………………………………………………（37）10kv配电装置配电图…………………………………………（39）致谢………………………………………………………………（40）参考文献…………………………………………………………（41）摘要本文首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110kV，35kV，10kV以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，最后，根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线，绝缘子和穿墙套管，电压互感器，电流互感器进行了选型，从而完成了110kV电气一次部分的设计。关键词：变电站变压器接线概述1、待设计变电所地位及作用按照先行的原则，依据远期负荷发展，决定在本区兴建1中型110kV变电所。该变电所建成后，主要对本区用户供电为主，尤其对本地区大用户进行供电。改善提高供电水平。同时和其他地区变电所联成环网，提高了本地供电质量和可靠性。北110kV出线4回，2回备用35kV出线8回，2回备用10kV线路12回，另有2回备用2、变电站负荷情况及所址概况本变电站的电压等级为110/35/10。变电站由两个系统供电，系统S1为600MVA，容抗为0.38,系统S2为800MVA，容抗为0.45.线路1为30KM,线路2为20KM,线路3为25KM。该地区自然条件：年最高气温40摄氏度，年最底气温-5摄氏度，年平均气温18摄氏度。出线方向110kV向北，35kV向西，10kV向东。所址概括，黄土高原，面积为100×100平方米，本地区无污秽，土壤电阻率7000Ω.cm。本论文主要通过分析上述负荷资料，以及通过负荷计算，最大持续工作电流及短路计算，对变电站进行了设备选型和主接线选择，进而完成了变电站一次部分设计。第一章电气主接线设计现代电力系统是一个巨大的、严密的整体。各类发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。其主接线的好坏待设计变电站～～不仅影响到发电厂、变电站和电力系统本身，同时也影响到工农业生产和人民日常生活。因此，发电厂、变电站主接线必须满足以下基本要求。1运行的可靠断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电。2具有一定的灵活...
