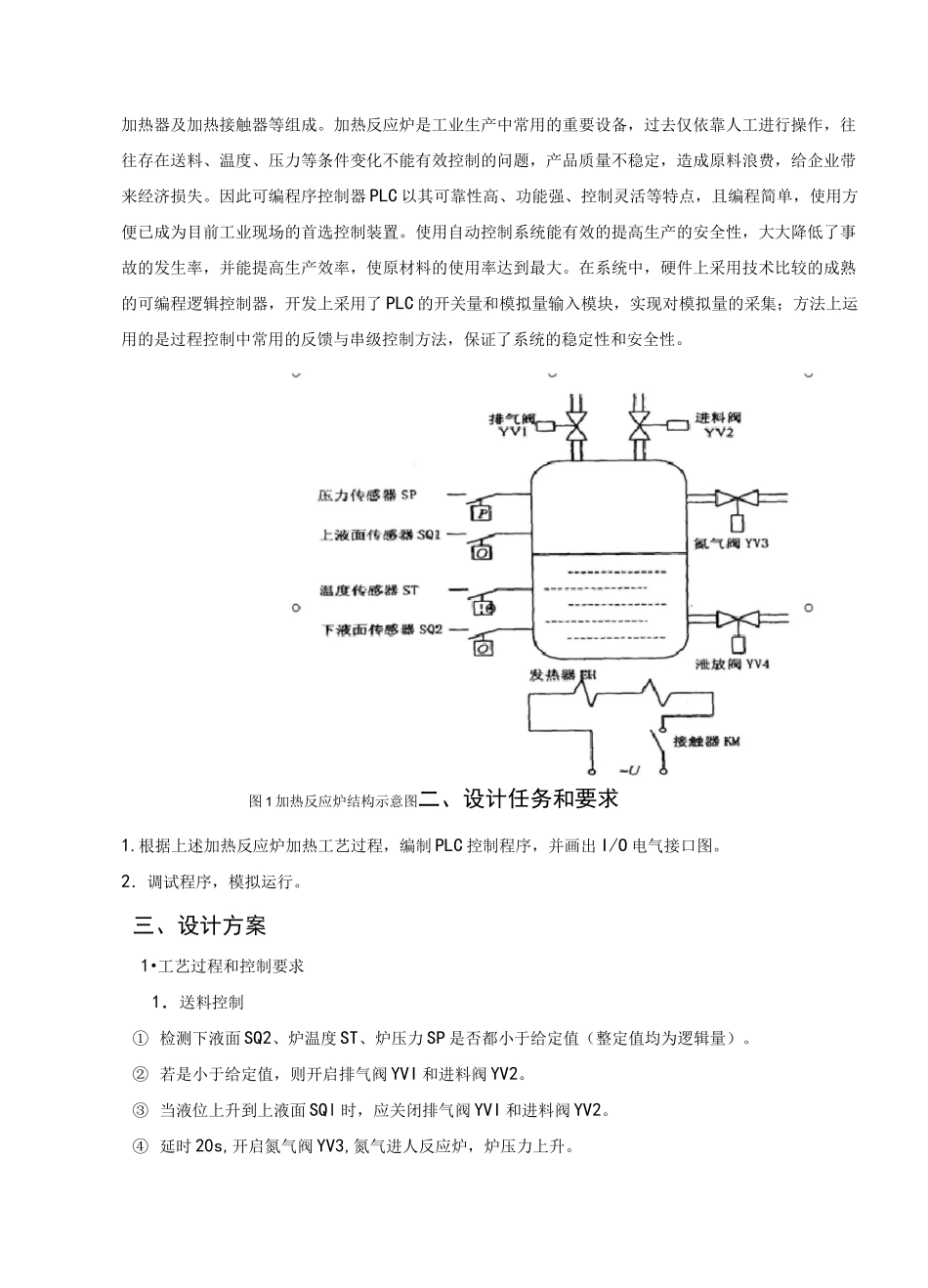

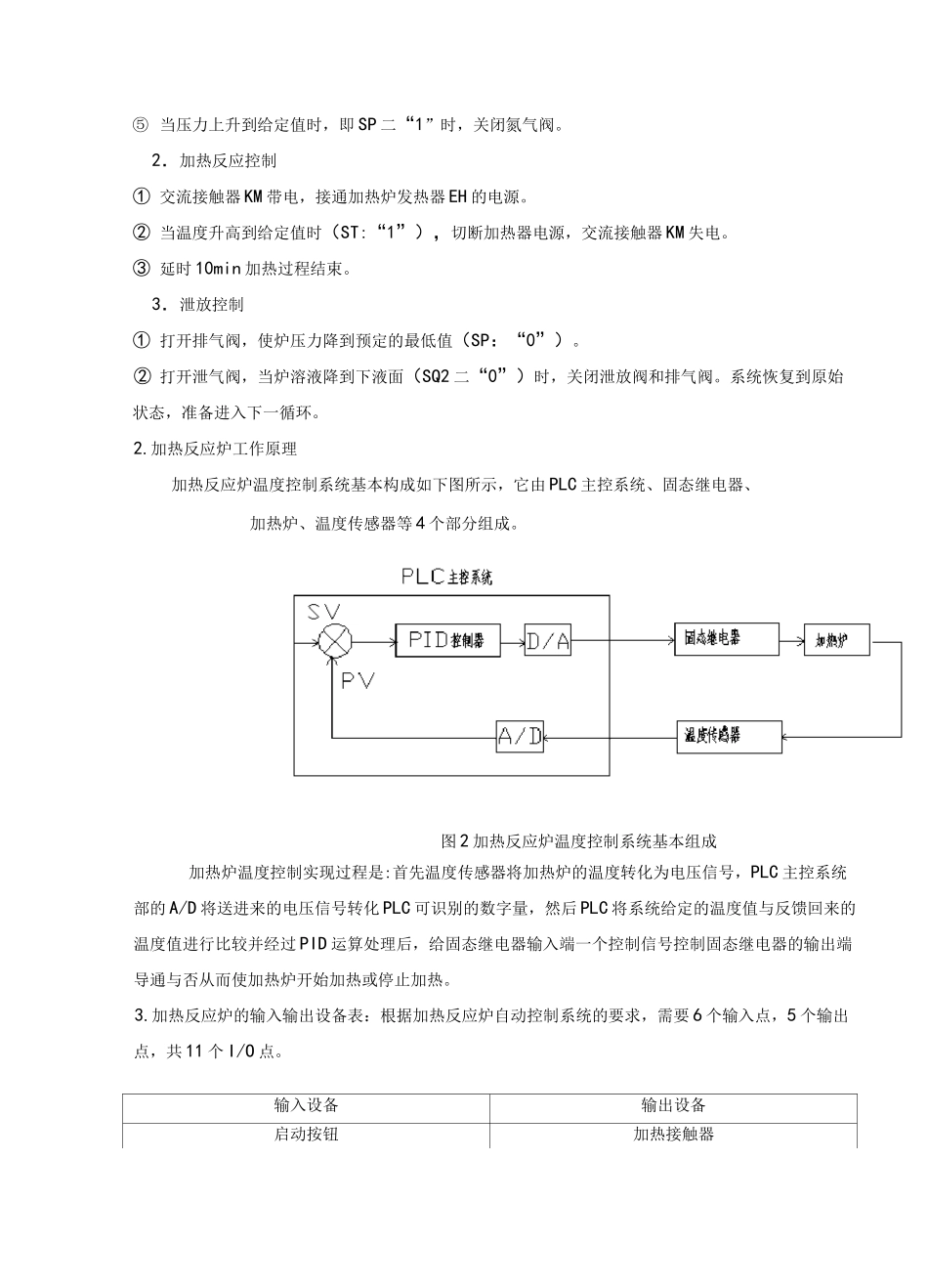

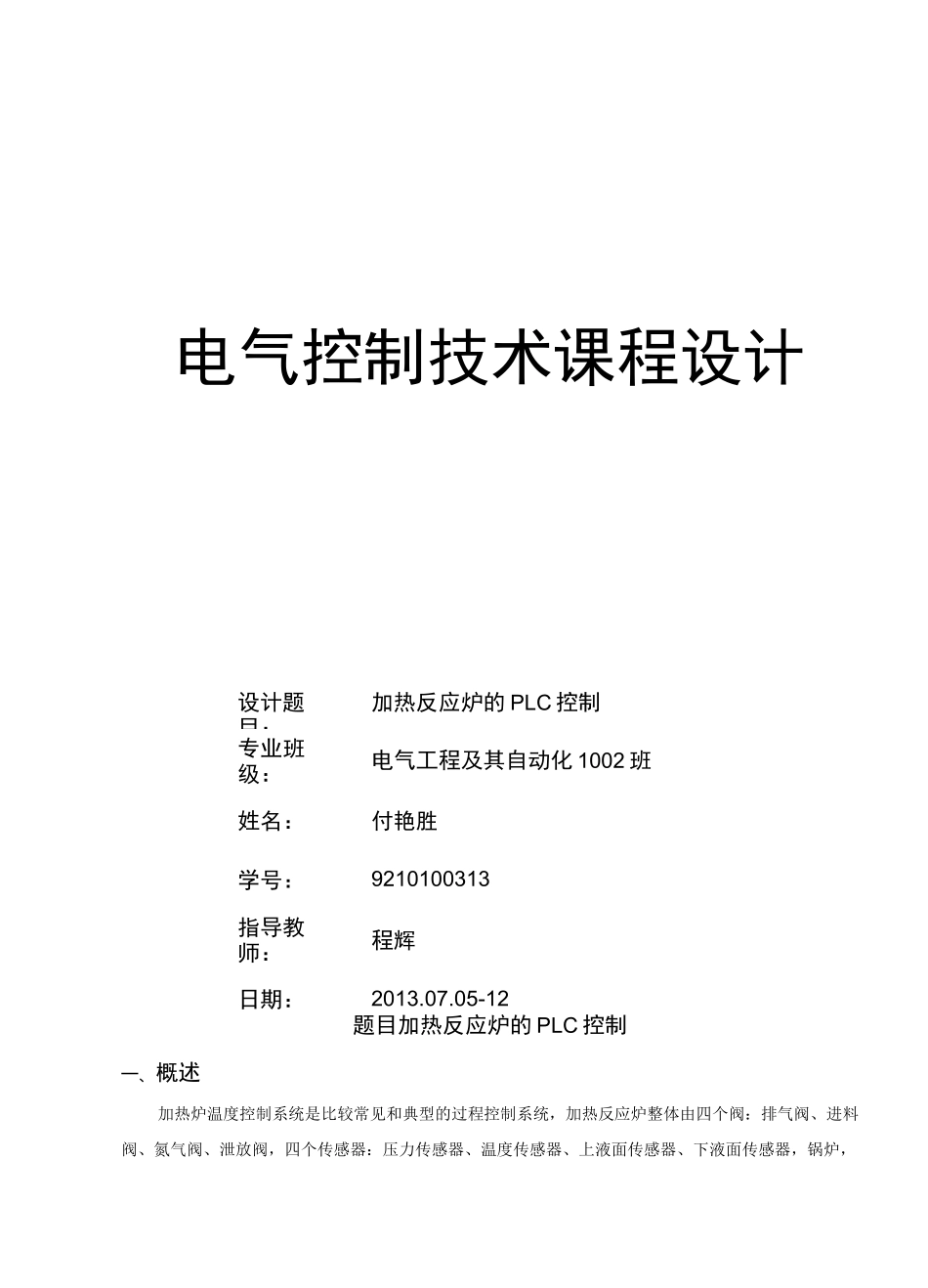

电气控制技术课程设计设计题目：加热反应炉的 PLC 控制专业班级：电气工程及其自动化 1002 班姓名：付艳胜学号：9210100313指导教师：程辉日期：2013.07.05-12题目加热反应炉的 PLC 控制一、概述加热炉温度控制系统是比较常见和典型的过程控制系统，加热反应炉整体由四个阀：排气阀、进料阀、氮气阀、泄放阀，四个传感器：压力传感器、温度传感器、上液面传感器、下液面传感器，锅炉，加热器及加热接触器等组成。加热反应炉是工业生产中常用的重要设备，过去仅依靠人工进行操作，往往存在送料、温度、压力等条件变化不能有效控制的问题，产品质量不稳定，造成原料浪费，给企业带来经济损失。因此可编程序控制器 PLC 以其可靠性高、功能强、控制灵活等特点，且编程简单，使用方便已成为目前工业现场的首选控制装置。使用自动控制系统能有效的提高生产的安全性，大大降低了事故的发生率，并能提高生产效率，使原材料的使用率达到最大。在系统中，硬件上采用技术比较的成熟的可编程逻辑控制器，开发上采用了 PLC 的开关量和模拟量输入模块，实现对模拟量的采集；方法上运用的是过程控制中常用的反馈与串级控制方法，保证了系统的稳定性和安全性。图 1 加热反应炉结构示意图二、设计任务和要求1.根据上述加热反应炉加热工艺过程，编制 PLC 控制程序，并画出 I/O 电气接口图。2．调试程序，模拟运行。三、设计方案1•工艺过程和控制要求1．送料控制① 检测下液面 SQ2、炉温度 ST、炉压力 SP 是否都小于给定值（整定值均为逻辑量）。② 若是小于给定值，则开启排气阀 YVI 和进料阀 YV2。③ 当液位上升到上液面 SQl 时，应关闭排气阀 YVI 和进料阀 YV2。④ 延时 20s,开启氮气阀 YV3,氮气进人反应炉，炉压力上升。⑤ 当压力上升到给定值时，即 SP 二“1”时，关闭氮气阀。2．加热反应控制① 交流接触器 KM 带电，接通加热炉发热器 EH 的电源。② 当温度升高到给定值时（ST:“1”），切断加热器电源，交流接触器 KM 失电。③ 延时 10min 加热过程结束。3．泄放控制① 打开排气阀，使炉压力降到预定的最低值（SP：“0”）。② 打开泄气阀，当炉溶液降到下液面（SQ2 二“0”）时，关闭泄放阀和排气阀。系统恢复到原始状态，准备进入下一循环。2.加热反应炉工作原理加热反应炉温度控制系统基本构成如下图所示，它由 PLC 主控系统、固态继电器、加热炉、温度传感器等 4 个部分组成。图 2 加热反应炉温...
