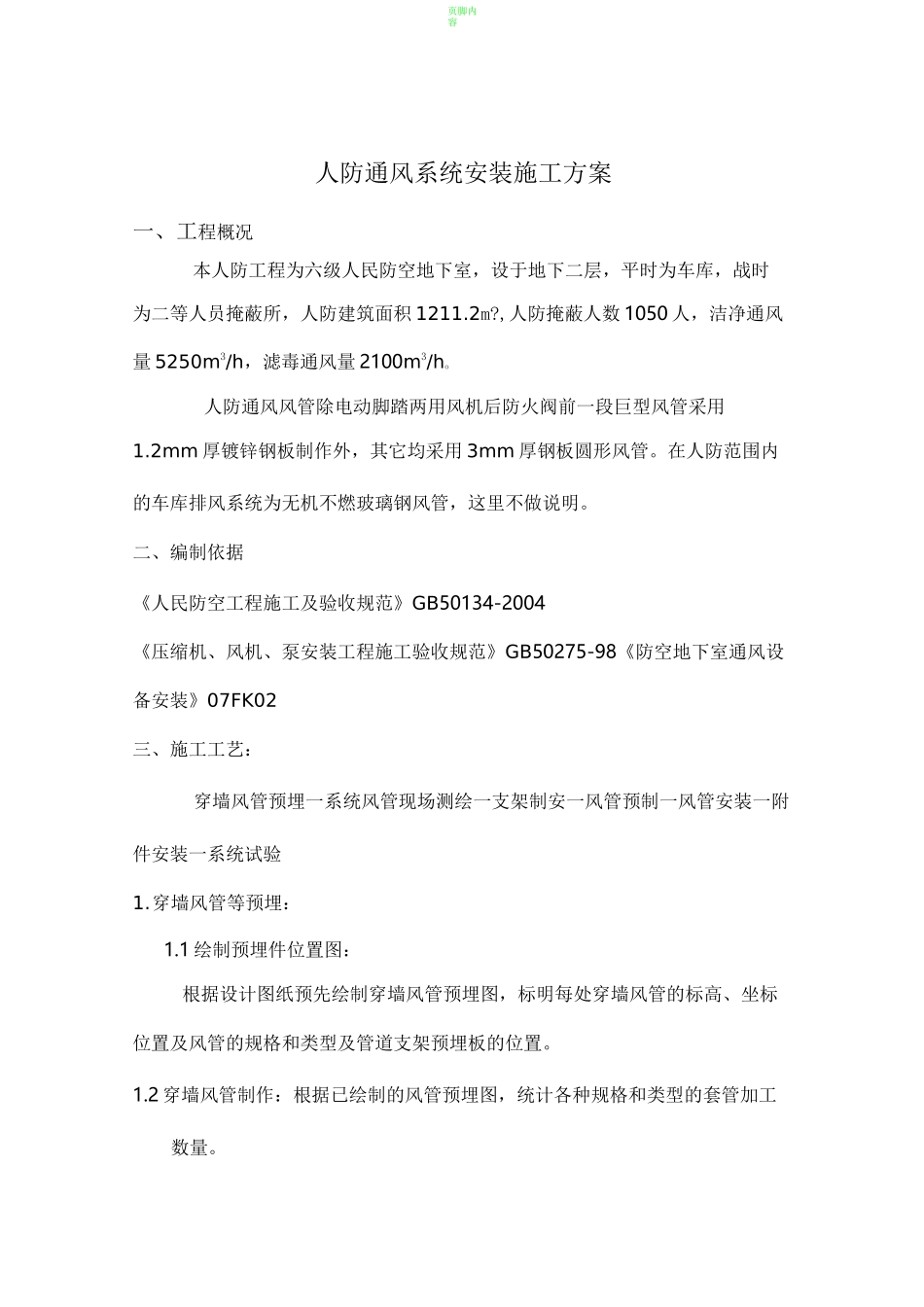

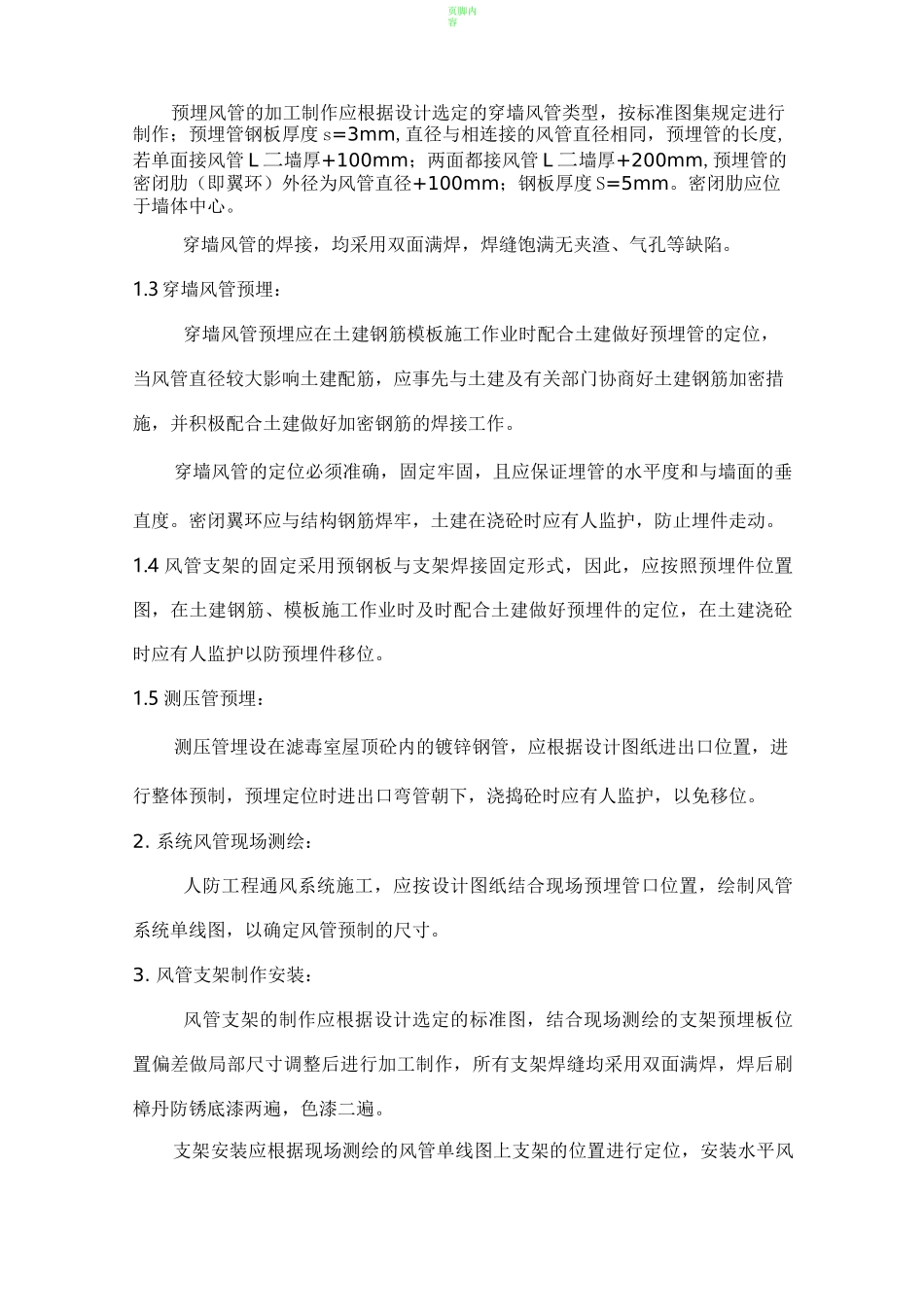

页脚内容人防通风系统安装施工方案一、工程概况本人防工程为六级人民防空地下室，设于地下二层，平时为车库，战时为二等人员掩蔽所，人防建筑面积 1211.2m?,人防掩蔽人数 1050 人，洁净通风量 5250m3/h，滤毒通风量 2100m3/ho人防通风风管除电动脚踏两用风机后防火阀前一段巨型风管采用1.2mm 厚镀锌钢板制作外，其它均采用 3mm 厚钢板圆形风管。在人防范围内的车库排风系统为无机不燃玻璃钢风管，这里不做说明。二、编制依据《人民防空工程施工及验收规范》GB50134-2004《压缩机、风机、泵安装工程施工验收规范》GB50275-98《防空地下室通风设备安装》07FK02三、施工工艺：穿墙风管预埋一系统风管现场测绘一支架制安一风管预制一风管安装一附件安装一系统试验1.穿墙风管等预埋：1.1 绘制预埋件位置图：根据设计图纸预先绘制穿墙风管预埋图，标明每处穿墙风管的标高、坐标位置及风管的规格和类型及管道支架预埋板的位置。1.2 穿墙风管制作：根据已绘制的风管预埋图，统计各种规格和类型的套管加工数量。页脚内容预埋风管的加工制作应根据设计选定的穿墙风管类型，按标准图集规定进行制作；预埋管钢板厚度 s=3mm,直径与相连接的风管直径相同，预埋管的长度,若单面接风管 L 二墙厚+100mm；两面都接风管 L 二墙厚+200mm,预埋管的密闭肋（即翼环）外径为风管直径+100mm；钢板厚度 S=5mm。密闭肋应位于墙体中心。穿墙风管的焊接，均采用双面满焊，焊缝饱满无夹渣、气孔等缺陷。1.3 穿墙风管预埋：穿墙风管预埋应在土建钢筋模板施工作业时配合土建做好预埋管的定位，当风管直径较大影响土建配筋，应事先与土建及有关部门协商好土建钢筋加密措施，并积极配合土建做好加密钢筋的焊接工作。穿墙风管的定位必须准确，固定牢固，且应保证埋管的水平度和与墙面的垂直度。密闭翼环应与结构钢筋焊牢，土建在浇砼时应有人监护，防止埋件走动。1.4 风管支架的固定采用预钢板与支架焊接固定形式，因此，应按照预埋件位置图，在土建钢筋、模板施工作业时及时配合土建做好预埋件的定位，在土建浇砼时应有人监护以防预埋件移位。1.5 测压管预埋：测压管埋设在滤毒室屋顶砼内的镀锌钢管，应根据设计图纸进出口位置，进行整体预制，预埋定位时进出口弯管朝下，浇捣砼时应有人监护，以免移位。2. 系统风管现场测绘：人防工程通风系统施工，应按设计图纸结合现场预埋管口位置，绘制风管系统单线图，以确定风管预制的尺寸。3. 风管支架制作安装：风管支...
