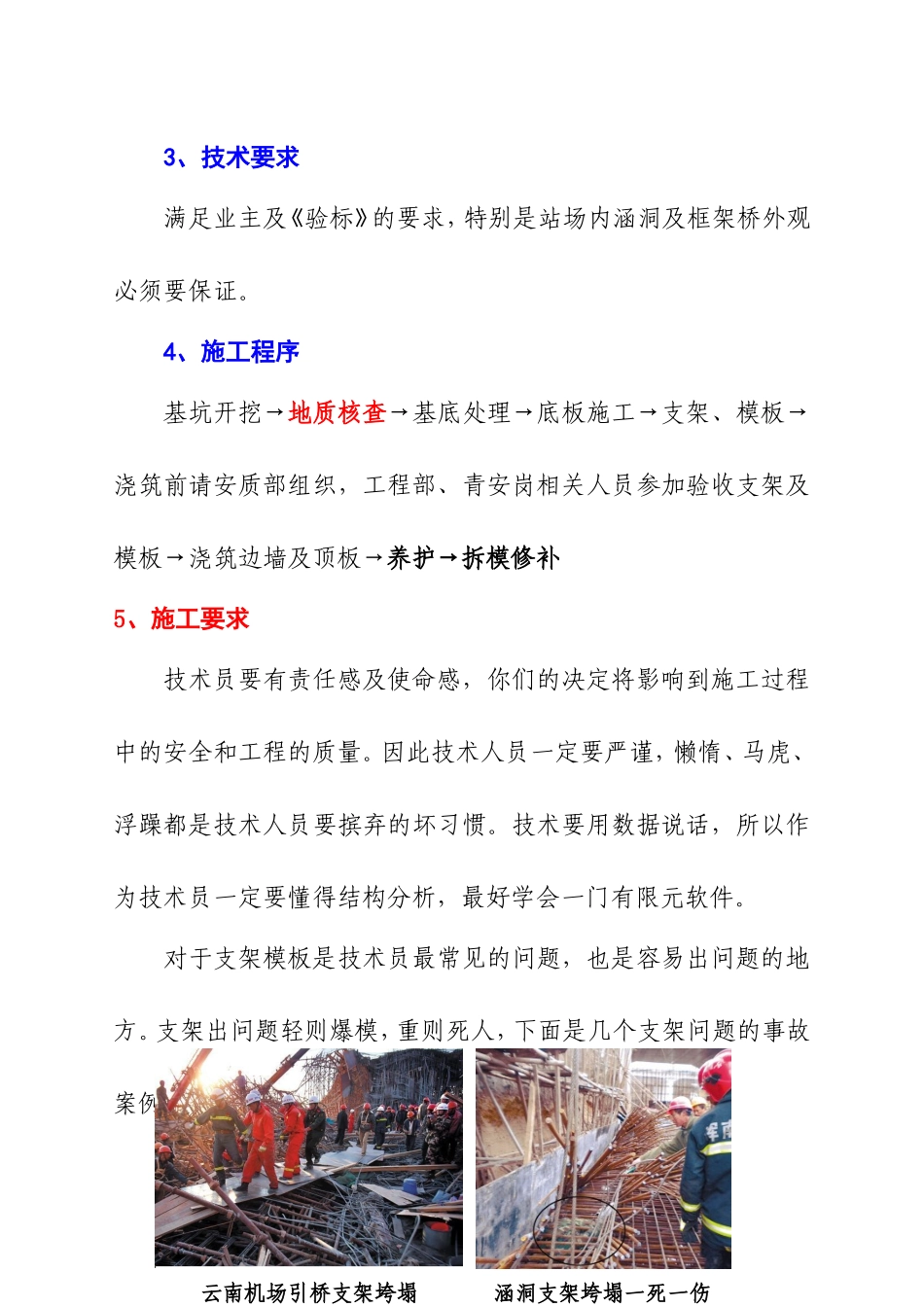

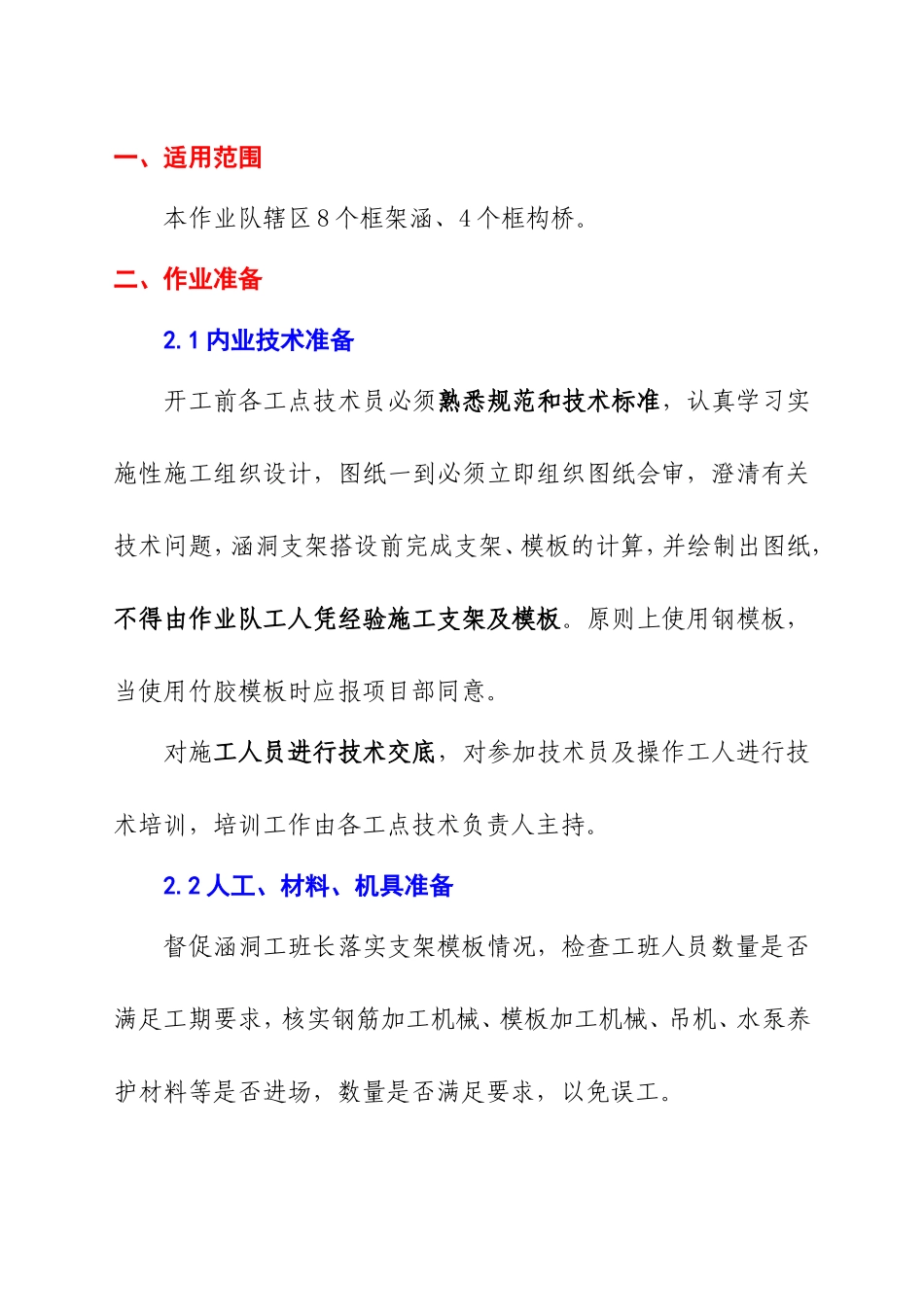

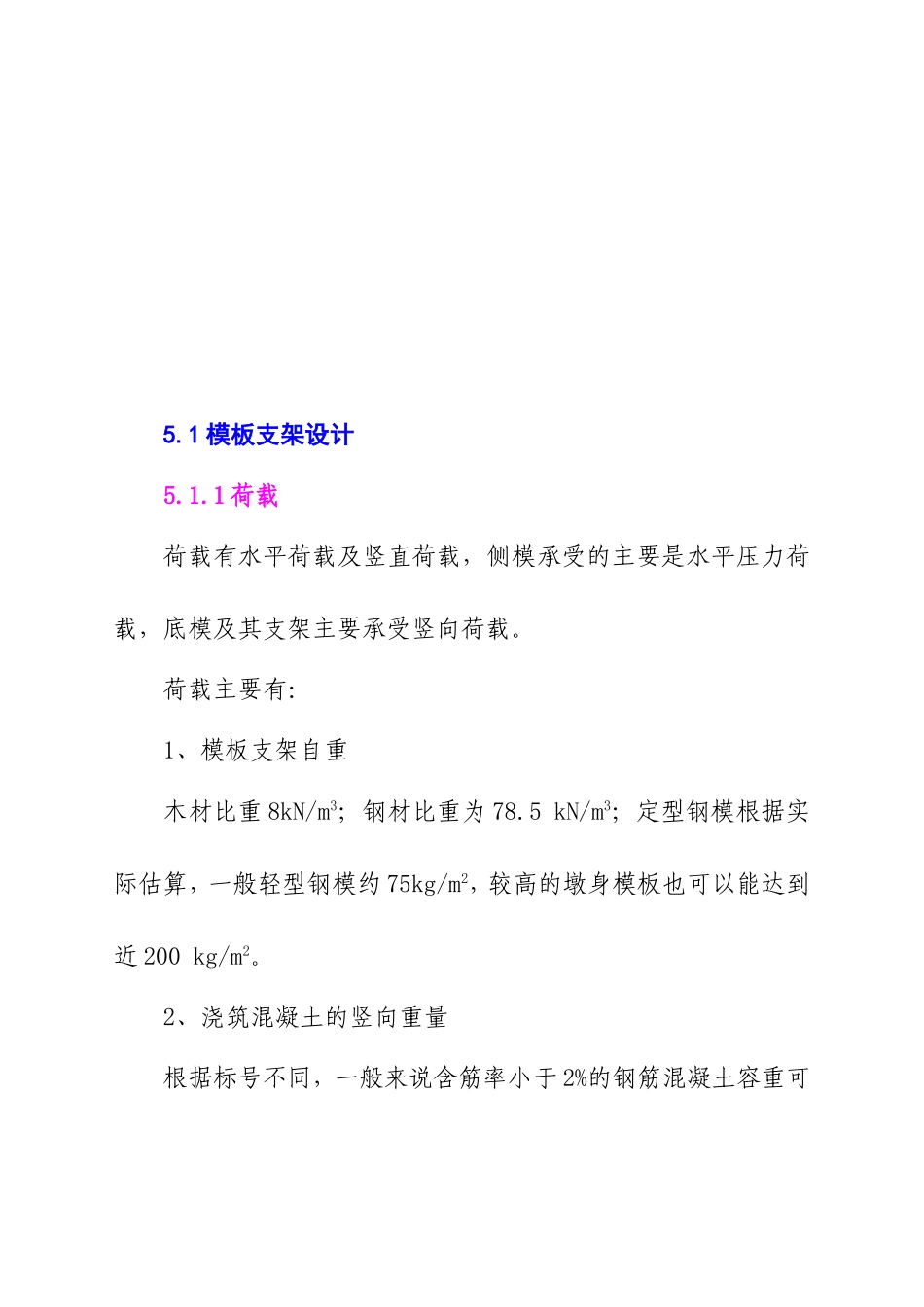

一、适用范围本作业队辖区8个框架涵、4个框构桥。二、作业准备2.1内业技术准备开工前各工点技术员必须熟悉规范和技术标准，认真学习实施性施工组织设计，图纸一到必须立即组织图纸会审，澄清有关技术问题，涵洞支架搭设前完成支架、模板的计算，并绘制出图纸，不得由作业队工人凭经验施工支架及模板。原则上使用钢模板，当使用竹胶模板时应报项目部同意。对施工人员进行技术交底，对参加技术员及操作工人进行技术培训，培训工作由各工点技术负责人主持。2.2人工、材料、机具准备督促涵洞工班长落实支架模板情况，检查工班人员数量是否满足工期要求，核实钢筋加工机械、模板加工机械、吊机、水泵养护材料等是否进场，数量是否满足要求，以免误工。3、技术要求满足业主及《验标》的要求，特别是站场内涵洞及框架桥外观必须要保证。4、施工程序基坑开挖→地质核查→基底处理→底板施工→支架、模板→浇筑前请安质部组织，工程部、青安岗相关人员参加验收支架及模板→浇筑边墙及顶板→养护→拆模修补5、施工要求技术员要有责任感及使命感，你们的决定将影响到施工过程中的安全和工程的质量。因此技术人员一定要严谨，懒惰、马虎、浮躁都是技术人员要摈弃的坏习惯。技术要用数据说话，所以作为技术员一定要懂得结构分析，最好学会一门有限元软件。对于支架模板是技术员最常见的问题，也是容易出问题的地方。支架出问题轻则爆模，重则死人，下面是几个支架问题的事故案例，希望大家引以为戒。云南机场引桥支架垮塌涵洞支架垮塌一死一伤5.1模板支架设计5.1.1荷载荷载有水平荷载及竖直荷载，侧模承受的主要是水平压力荷载，底模及其支架主要承受竖向荷载。荷载主要有：1、模板支架自重木材比重8kN/m3；钢材比重为78.5kN/m3；定型钢模根据实际估算，一般轻型钢模约75kg/m2，较高的墩身模板也可以能达到近200kg/m2。2、浇筑混凝土的竖向重量根据标号不同，一般来说含筋率小于2%的钢筋混凝土容重可取25kN/m3，本工程涵洞混凝土为C40，配筋率也比较高，我们计算时候取26kN/m3；素混凝土根据标号不同一般为24～25kN/m3；3、施工荷载主要是人员，材料堆放等荷载，可以取2.5kPa；4、倾倒混凝土的竖向冲击荷载本工程可以取2kPa5、振捣产生的竖向荷载振捣棒产生的激振力，取2kPa；6、其它竖向荷载，如大雪荷载，本工程不计；7、新浇筑混凝土对侧模板的压力；混凝土侧压力与水压力类似，计算公式为Pm=K×γ×h（K：修订系数，γ砼容重，h有效压头），见下图。图5.1-1混凝土侧压力计算简图但不同的是混凝土会凝结、有粘聚力，完全按照水压力计算结果会偏大。当混凝土浇筑速度较快，大于混凝土初凝时间时，h取浇筑结构物的高度。当混凝土浇注速度在6m/h以下时候，h按照以下公式计算：v/t≤0.035时h=0.22+24.9×v/t；（公式5-1）v是浇筑速度，m/h。t是浇筑混凝土温度，℃，下同。v/t>0.035时：h=1.53+3.8×v/t（公式5-2）本工程涵洞浇筑速度V按照1.5m/h计算（实际浇筑速度控制在1.1m/h以内），h=1.53+3.8×1.5/30=1.72m；K取1，γ=26kNm3，侧压力Pm=44.72kPa。8、倾倒混凝土时产生的水平荷载按照4kPa计算；9、振捣产生的水平力忽略；10、风水平荷载忽略；11、流水压力、船、漂浮物撞击力。忽略。在设计时计算承载力的时候底模荷载组合为上述荷载的1、2、3、4、5、6项，验算刚度时候只要1、2、6项即可。侧模承载力计算7、8项，刚度验算急招第7项即可。5.1.2材料力学特性A3钢材杨氏模量E=2.1e11Pa，抗拉力[σ]按照170Mpa，纯弯曲正应力[σw]可适当提高到181MPa，剪应力[τ]=100MPa。优质木材制成的木方顺纹抗拉力[σ]按照13Mpa计算，较差的木材顺纹抗拉力[σ]=8Mpa。我们涵洞所用的拉杆为粗制螺栓，由于螺栓削弱了钢材的界面所以药按照削弱后的净面积算螺杆的力学性能，如下：表5.1-1粗制螺栓的力学性能螺栓直径（mm）螺纹直径(mm)净面积(mm2)容许拉力(N)(kgf)129.8576.21295412901411.55104.81781217801613.55144.22451424501814.93175.12976229702016.93225.13826938202218.93281.44784547855.1.3刚度要求外漏模板容许挠度为L/400，隐蔽工程模板为L/250。另外还要求钢面板挠度不大于1.5mm，背带不大于3mm...
