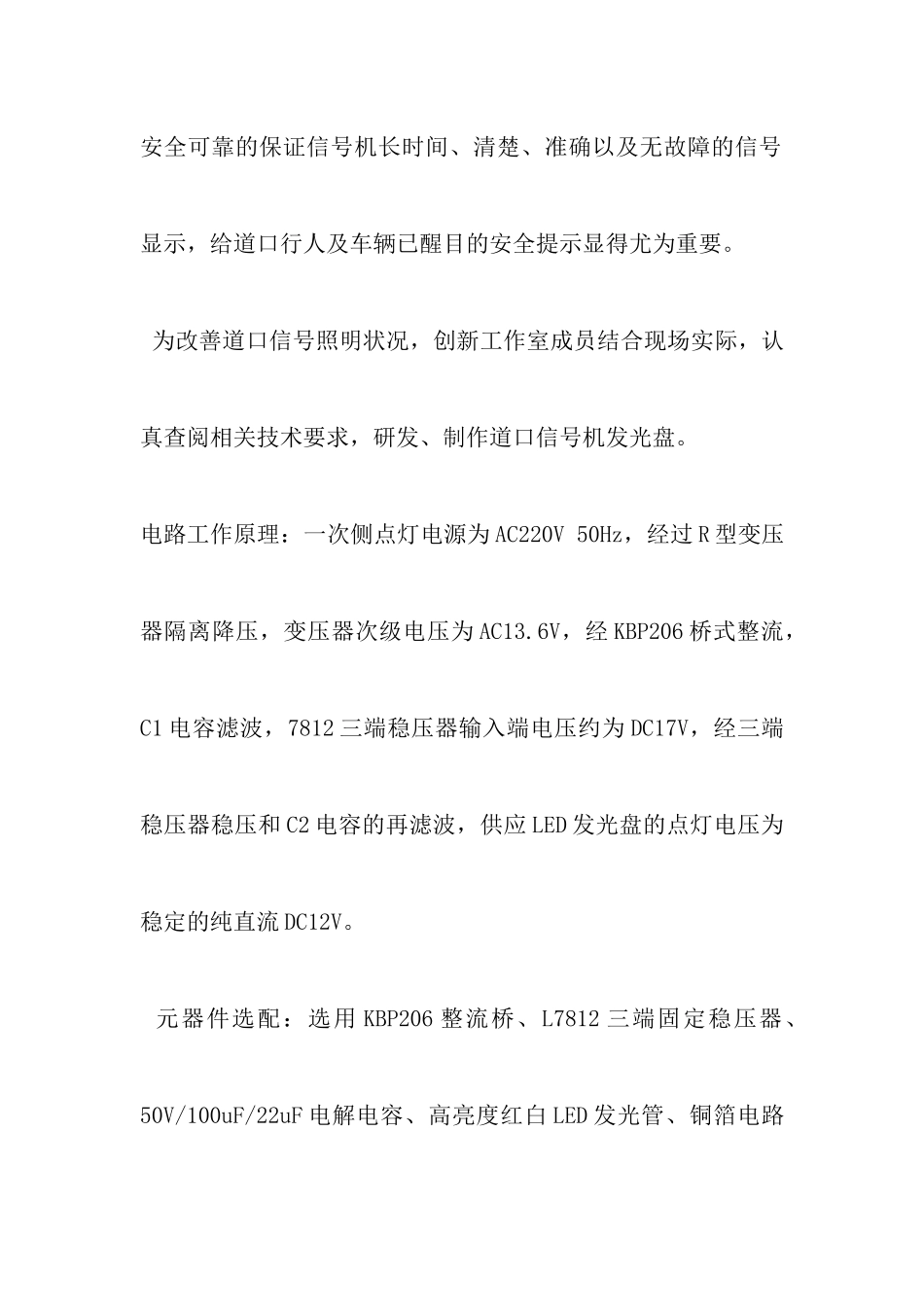

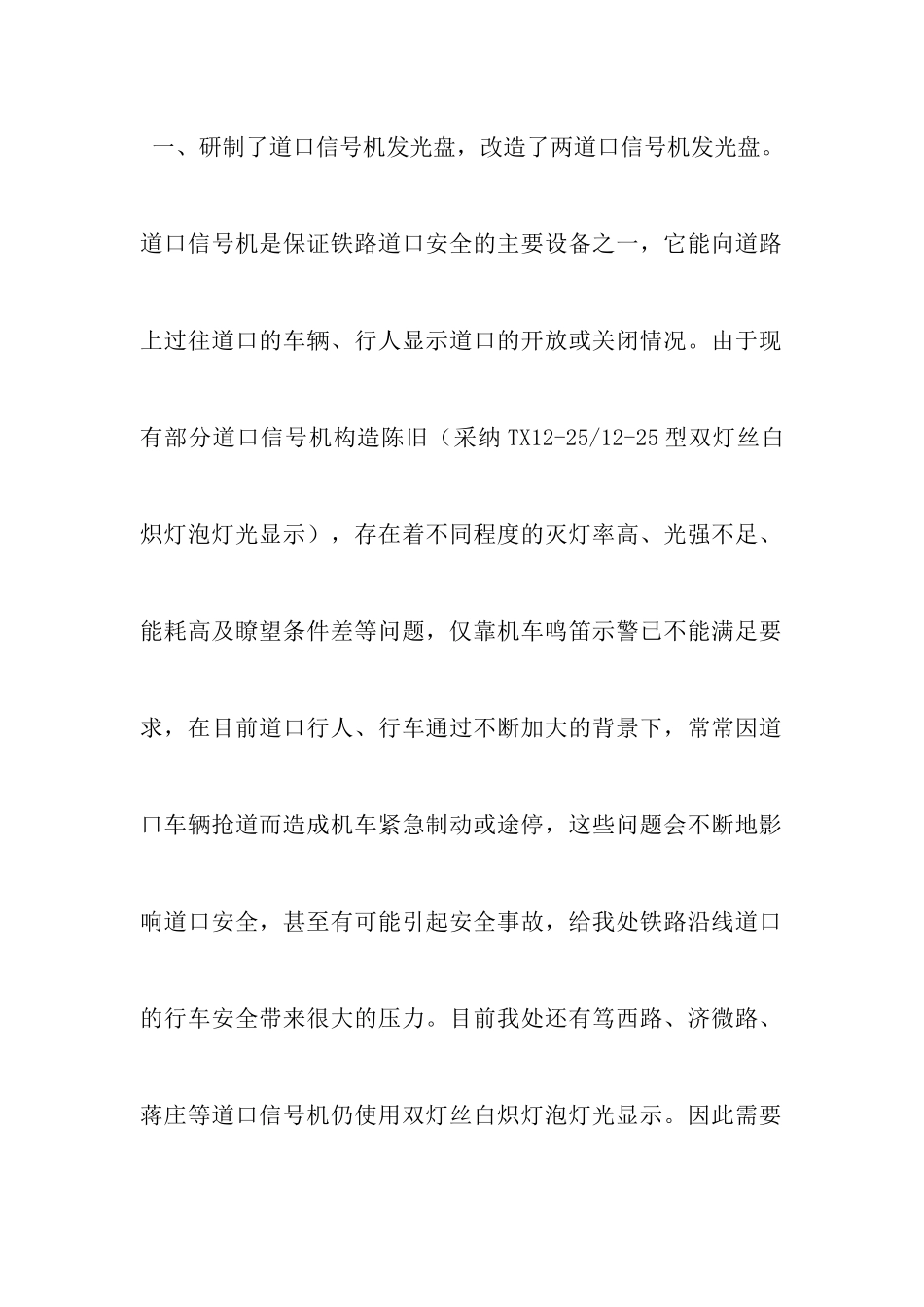

劳模创新工作室汇报篇一：2024 年劳模创新工作室年度总结 2024 年“徐志敏创新工作室”工作总结 “徐志敏创新工作室”自成立以来，以培训新上岗职工为初衷，以解决生产中疑难问题为根本目的，以革新操作工艺、改善设备工作性能、完善作业流程、优化职工劳动环境为最高最求，先后开展了道口信号机发光盘的研制及站场信号机发光盘供电电路的改造创新，解决了新安站微机联锁电源屏及尹管办厂内电瓶车故障。现将全年主要工作及带来的经济效益总结如下： 一、研制了道口信号机发光盘，改造了两道口信号机发光盘。道口信号机是保证铁路道口安全的主要设备之一，它能向道路上过往道口的车辆、行人显示道口的开放或关闭情况。由于现有部分道口信号机构造陈旧（采纳 TX12-25/12-25 型双灯丝白炽灯泡灯光显示），存在着不同程度的灭灯率高、光强不足、能耗高及瞭望条件差等问题，仅靠机车鸣笛示警已不能满足要求，在目前道口行人、行车通过不断加大的背景下，常常因道口车辆抢道而造成机车紧急制动或途停，这些问题会不断地影响道口安全，甚至有可能引起安全事故，给我处铁路沿线道口的行车安全带来很大的压力。目前我处还有笃西路、济微路、蒋庄等道口信号机仍使用双灯丝白炽灯泡灯光显示。因此需要安全可靠的保证信号机长时间、清楚、准确以及无故障的信号显示，给道口行人及车辆已醒目的安全提示显得尤为重要。 为改善道口信号照明状况，创新工作室成员结合现场实际，认真查阅相关技术要求，研发、制作道口信号机发光盘。 电路工作原理：一次侧点灯电源为 AC220V 50Hz，经过 R 型变压器隔离降压，变压器次级电压为 AC13.6V，经 KBP206 桥式整流，C1 电容滤波，7812 三端稳压器输入端电压约为 DC17V，经三端稳压器稳压和 C2 电容的再滤波，供应 LED 发光盘的点灯电压为稳定的纯直流 DC12V。 元器件选配：选用 KBP206 整流桥、L7812 三端固定稳压器、50V/100uF/22uF 电解电容、高亮度红白 LED 发光管、铜箔电路板等电子元件及材料，进行电路设计。 LED 发光盘制作与安装调试：LED 光源的结构是一个由五十五个到上百个发光二极管组成的发光阵列，将其焊接在印制好的电路板上，通过长时间检验确保发光盘正常发光后，拧开信号机灯头和箱体连接的螺钉，将原有灯泡的灯座拆除，取出灯头在变压器的一次侧接线端子上根据接线表，核对接线是否正确后调整电源进线位置接入连接点灯单元即可。 图： LED 发光盘 图：LED 发光部...
