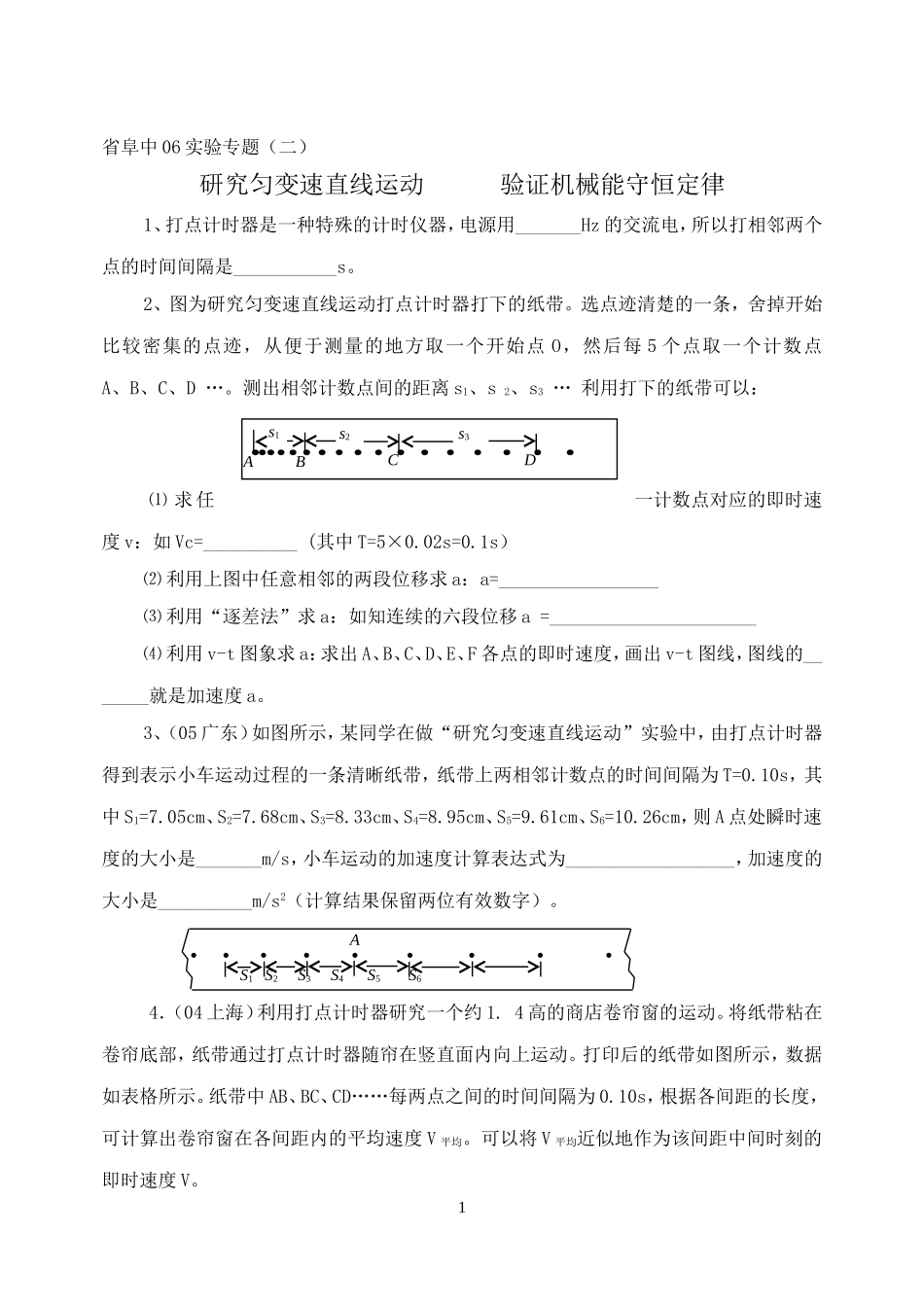

省阜中 06 实验专题（二）研究匀变速直线运动 验证机械能守恒定律1、打点计时器是一种特殊的计时仪器，电源用_______Hz 的交流电，所以打相邻两个点的时间间隔是___________s。2、图为研究匀变速直线运动打点计时器打下的纸带。选点迹清楚的一条，舍掉开始比较密集的点迹，从便于测量的地方取一个开始点 O，然后每 5 个点取一个计数点A、B、C、D …。测出相邻计数点间的距离 s1、s 2、s3 … 利用打下的纸带可以：⑴ 求任一计数点对应的即时速度 v：如 Vc=__________ (其中 T=5×0.02s=0.1s） ⑵ 利用上图中任意相邻的两段位移求 a：a=_________________⑶ 利用“逐差法”求 a：如知连续的六段位移 a =______________________⑷ 利用 v-t 图象求 a：求出 A、B、C、D、E、F 各点的即时速度，画出 v-t 图线，图线的_______就是加速度 a。3、（05 广东）如图所示，某同学在做“研究匀变速直线运动”实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为 T=0.10s，其中 S1=7.05cm、S2=7.68cm、S3=8.33cm、S4=8.95cm、S5=9.61cm、S6=10.26cm，则 A 点处瞬时速度的大小是_______m/s，小车运动的加速度计算表达式为__________________，加速度的大小是__________m/s2（计算结果保留两位有效数字）。 4．（04 上海）利用打点计时器研究一个约 1. 4 高的商店卷帘窗的运动。将纸带粘在卷帘底部，纸带通过打点计时器随帘在竖直面内向上运动。打印后的纸带如图所示，数据如表格所示。纸带中 AB、BC、CD……每两点之间的时间间隔为 0.10s，根据各间距的长度，可计算出卷帘窗在各间距内的平均速度 V 平均。可以将 V 平均近似地作为该间距中间时刻的即时速度 V。1BCDs1s2s3AS1 S2 S3 S4 S5 S6A（1）请根据所提供的纸带和数据，绘出卷帘窗运动的 V-t 图线。（ 2 ） AD 段 的 加 速 度 为 _______m/s2 ， AK 段 的 平 均 速 度 为_________m/s。 5、 由于停电，实验室在做用打点计时器测定重力加速度的实验时，使用小型汽油发201 2 3 4 5电机发出的交流电进行实验。重锤带动纸带下落，打点计时器打出的纸带如图所示。图中相邻各点的时间间隔就是交流电的周期。按常规把交流电的周期当做 0.02 s ，Ｓ２和Ｓ４分别为 2.6cm 和 3.05cm，用 S ４和Ｓ２计算出的重力加速度是_______m/s2，根据实验结果可以判断出交流发电机发出的交流电的...
