神木县绿源新能源电力110kV升压站送出线路工程铁塔组立施工方案VIP免费

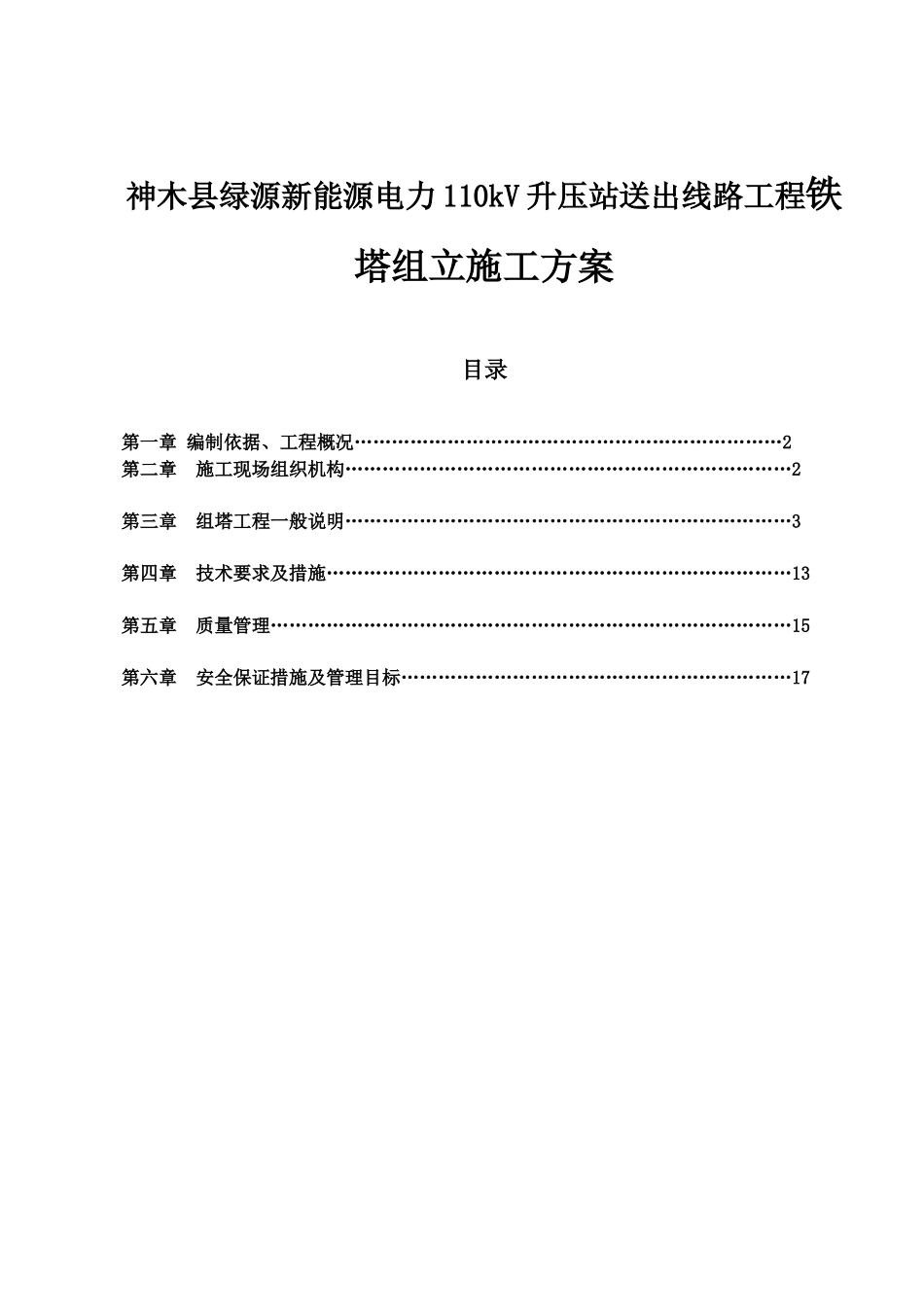

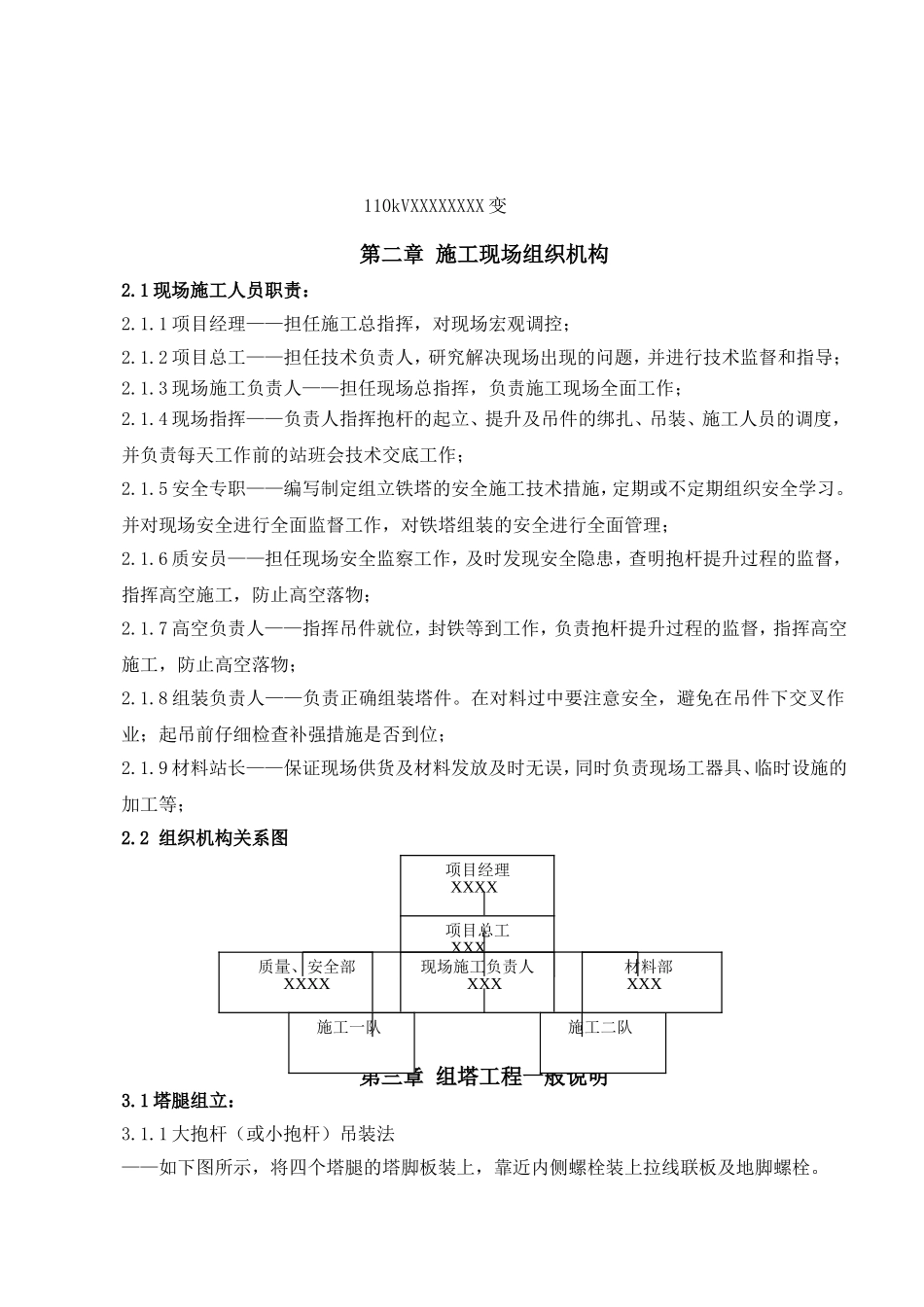

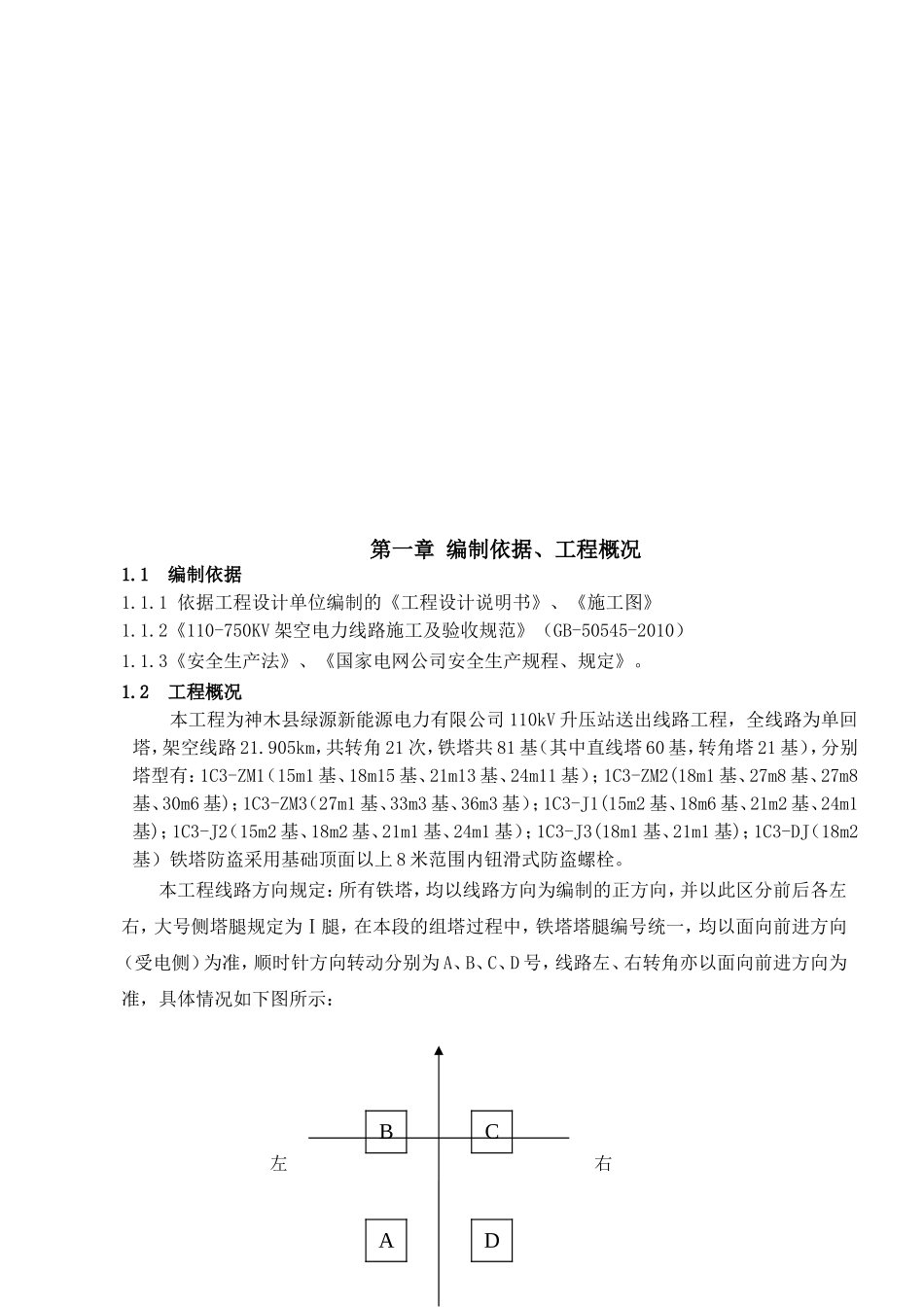

神木县绿源新能源电力110kV升压站送出线路工程铁塔组立施工方案目录第一章编制依据、工程概况……………………………………………………………2第二章施工现场组织机构………………………………………………………………2第三章组塔工程一般说明………………………………………………………………3第四章技术要求及措施…………………………………………………………………13第五章质量管理…………………………………………………………………………15第六章安全保证措施及管理目标………………………………………………………17第一章编制依据、工程概况1.1编制依据1.1.1依据工程设计单位编制的《工程设计说明书》、《施工图》1.1.2《110-750KV架空电力线路施工及验收规范》（GB-50545-2010）1.1.3《安全生产法》、《国家电网公司安全生产规程、规定》。1.2工程概况本工程为神木县绿源新能源电力有限公司110kV升压站送出线路工程，全线路为单回塔，架空线路21.905km，共转角21次，铁塔共81基（其中直线塔60基，转角塔21基），分别塔型有：1C3-ZM1（15m1基、18m15基、21m13基、24m11基）；1C3-ZM2(18m1基、27m8基、27m8基、30m6基)；1C3-ZM3（27m1基、33m3基、36m3基）；1C3-J1(15m2基、18m6基、21m2基、24m1基)；1C3-J2（15m2基、18m2基、21m1基、24m1基）；1C3-J3(18m1基、21m1基)；1C3-DJ（18m2基）铁塔防盗采用基础顶面以上8米范围内钮滑式防盗螺栓。本工程线路方向规定：所有铁塔，均以线路方向为编制的正方向，并以此区分前后各左右，大号侧塔腿规定为Ⅰ腿，在本段的组塔过程中，铁塔塔腿编号统一，均以面向前进方向（受电侧）为准，顺时针方向转动分别为A、B、C、D号，线路左、右转角亦以面向前进方向为准，具体情况如下图所示：BCAD左右110kVXXXXXXXX变第二章施工现场组织机构2.1现场施工人员职责：2.1.1项目经理——担任施工总指挥，对现场宏观调控；2.1.2项目总工——担任技术负责人，研究解决现场出现的问题，并进行技术监督和指导；2.1.3现场施工负责人——担任现场总指挥，负责施工现场全面工作；2.1.4现场指挥——负责人指挥抱杆的起立、提升及吊件的绑扎、吊装、施工人员的调度，并负责每天工作前的站班会技术交底工作；2.1.5安全专职——编写制定组立铁塔的安全施工技术措施，定期或不定期组织安全学习。并对现场安全进行全面监督工作，对铁塔组装的安全进行全面管理；2.1.6质安员——担任现场安全监察工作，及时发现安全隐患，查明抱杆提升过程的监督，指挥高空施工，防止高空落物；2.1.7高空负责人——指挥吊件就位，封铁等到工作，负责抱杆提升过程的监督，指挥高空施工，防止高空落物；2.1.8组装负责人——负责正确组装塔件。在对料过中要注意安全，避免在吊件下交叉作业；起吊前仔细检查补强措施是否到位；2.1.9材料站长——保证现场供货及材料发放及时无误，同时负责现场工器具、临时设施的加工等；2.2组织机构关系图第三章组塔工程一般说明3.1塔腿组立：3.1.1大抱杆（或小抱杆）吊装法——如下图所示，将四个塔腿的塔脚板装上，靠近内侧螺栓装上拉线联板及地脚螺栓。项目经理XXXX项目总工XXX质量、安全部XXXX现场施工负责人XXX施工二队施工一队材料部XXX——用木人字抱杆将铝镁合金抱杆立在中个塔腿中央，加装临时拉线及吊装系统。——吊装主材，用控制大绳控制主材到位后，装上连接螺栓，然后将四面的斜材及辅材装好。——树立抱杆及吊装塔材要统一指挥，不得违章作业。以上方法，由于塔位中间将竖立抱杆，应留一个侧面的斜材暂不装，待内拉线抱杆立起后，补强齐备。3.1.2抱杆的竖立和提升抱杆竖立施工前，首先将抱杆各段进行合理组合连接，再将提升抱杆时所用的腰环套在抱杆上，把朝天、朝地滑车承托系统安装好，再连接吊绳和拉线系统，抱杆可利用已组装好的塔腿段进行竖立起来之后，将塔身开口封好，利用抱杆本身的拉线和承托系统控制和提升抱杆到位。抱杆提到位后，需根据起吊段的高低来调整抱杆有效高度（L1），使抱杆的有效高度满足L1：L2=7：3的要求，并使承托绳和抱杆夹角保持在45度左右，不宜使抱杆升的过高。3.1.3提升抱杆的操作a)固定好上下腰...
