企业污水处理站施工组织设计VIP免费

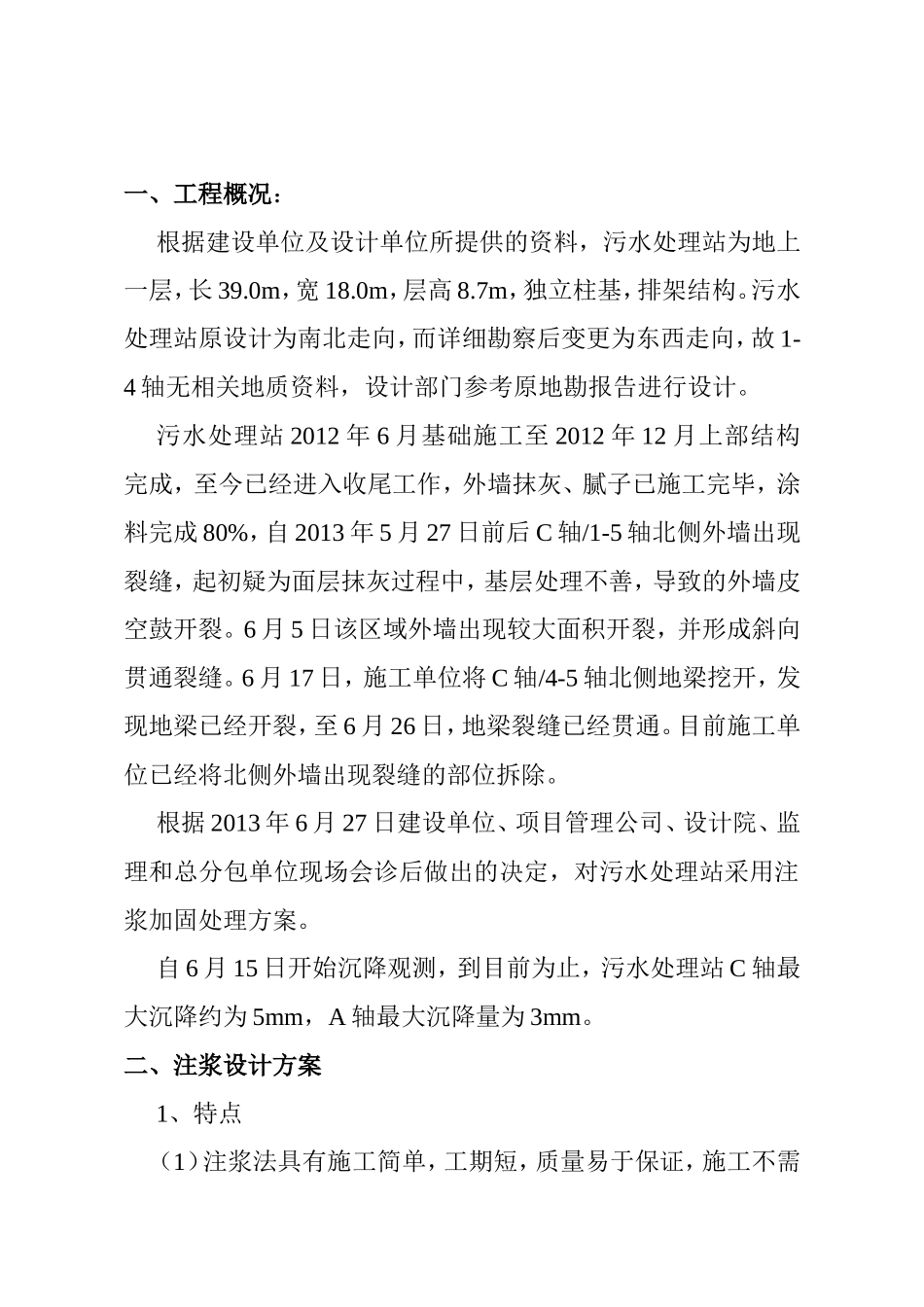

一、工程概况：根据建设单位及设计单位所提供的资料，污水处理站为地上一层，长39.0m，宽18.0m，层高8.7m，独立柱基，排架结构。污水处理站原设计为南北走向，而详细勘察后变更为东西走向，故1-4轴无相关地质资料，设计部门参考原地勘报告进行设计。污水处理站2012年6月基础施工至2012年12月上部结构完成，至今已经进入收尾工作，外墙抹灰、腻子已施工完毕，涂料完成80%，自2013年5月27日前后C轴/1-5轴北侧外墙出现裂缝，起初疑为面层抹灰过程中，基层处理不善，导致的外墙皮空鼓开裂。6月5日该区域外墙出现较大面积开裂，并形成斜向贯通裂缝。6月17日，施工单位将C轴/4-5轴北侧地梁挖开，发现地梁已经开裂，至6月26日，地梁裂缝已经贯通。目前施工单位已经将北侧外墙出现裂缝的部位拆除。根据2013年6月27日建设单位、项目管理公司、设计院、监理和总分包单位现场会诊后做出的决定，对污水处理站采用注浆加固处理方案。自6月15日开始沉降观测，到目前为止，污水处理站C轴最大沉降约为5mm，A轴最大沉降量为3mm。二、注浆设计方案1、特点（1）注浆法具有施工简单，工期短，质量易于保证，施工不需大型设备，机动灵活，施工干扰小的特点；（2）浆液渗透性强，无污染，可有效提高原地基承载力；（3）可对较厚的填土层进行分层加固，消除土层中的孔隙、空隙和空洞，使地基土的密实度得到很大提高且处理后不受地下水的影响。（4）可在独立基础下部形成微型灌注桩，可分担独立基础上部传递下来的荷载。2、适用范围适用于无地下水，渗透系数>0.1m/d的砂类土和粘性土、级配砂石等地基加固。本工程回填土深4米左右，冲沟最深部位达8.70m，冲沟上部（3.0～4.6m）为近期场地平整回填及基础回填的①1细砂素填土、①4碎石素填土、①6粉质黏土素填土层，下部（2.3～5.7m）为填筑年代较长的①层粉质黏土素填土，属不均匀地基，适宜采用注浆加固法进行加固处理。3、工艺原理注浆加固法是在既有建筑物基础周围或基础上钻垂直孔或倾斜孔后将水泥浆液以一定压力通过注浆管压入基础底部土中，在土中经过渗透浆液固化成凝胶状，将土的颗粒胶结在一起，使其具有一定强度和不透水性，实现提高地基承载力和地下水稳定性的目的。4、设计依据1)甲方提供基础平面图2)《污水处理站岩土工程勘察报告（补充勘察）》3）《建筑地基基础设计规范》GB5007-20024)《建筑地基处理技术规范》JGJ79-20025)《既有建筑地基基础加固技术规范》（JGJ123-2000）6）设计研究院提供的《污水处理站基础不均匀沉降处理方案建议》7）会议主题为“污水处理站墙体开裂处理方案讨论会”的会议纪要。5、初步设计参数1）地基加固部位Ａ轴上１～７轴基础，Ｂ轴上１～６轴基础，Ｃ轴上１～５轴柱下独立基础及在此范围内的墙下条形基础、大型设备基础、室内水池基底及罐体基础地基进行加固处理。（房心土、地梁下部、位于2层粉质粘土层柱下独立基础地基不进行注浆处理。）详细处理范围及处理深度见“注浆加固平面图”。2）注浆扩散半径的确定注浆扩散半径是一个非常重要的参数，它对注浆工程质量有非常重要的影响。根据勘察单位提供的数据，结合我司多年的施工经验，本工程注浆扩散半径暂定为0.6m，注浆施工前，应进行现场注浆试验，以确定最优的扩散半径。3）注浆材料及配比的确定根据现场实际情况，仅采用P.O32.5水泥作为溶液的悬浮材料。根据现场加固土体的特性及我公司多年的施工经验，初步确定浆液的水灰比为0.7～1.2，可根据现场施工实验情况做调整。在钻孔钻进至粉质黏土②层中，开始注浆时，先将水灰比调大，待确定浆液能够压入土体中后，再逐步调整水灰比到规定值。4）注浆压力注浆压力与所加固土体上覆土层的压力、浆液粘度和注浆量等因素有关，且注浆过程中注浆压力是变化的。本工程采用初始压力为0.1~0.2Mpa，稳定压力0.3~0.5Mpa。当注浆量不能满足浆液扩散半径的要求是，可适当调整注浆压力到1.0Mpa。5）注浆孔布置由于独立柱基础受力较大，本次注浆加固，暂定独立柱基础注浆孔间距为0.75~0.8m，条形基础、室内水池、大型设备及罐体基础注浆孔间距为1.0m左右。具体布孔间距和数量，待现场试验后再确定调整。注浆孔采用机械钻进，...
