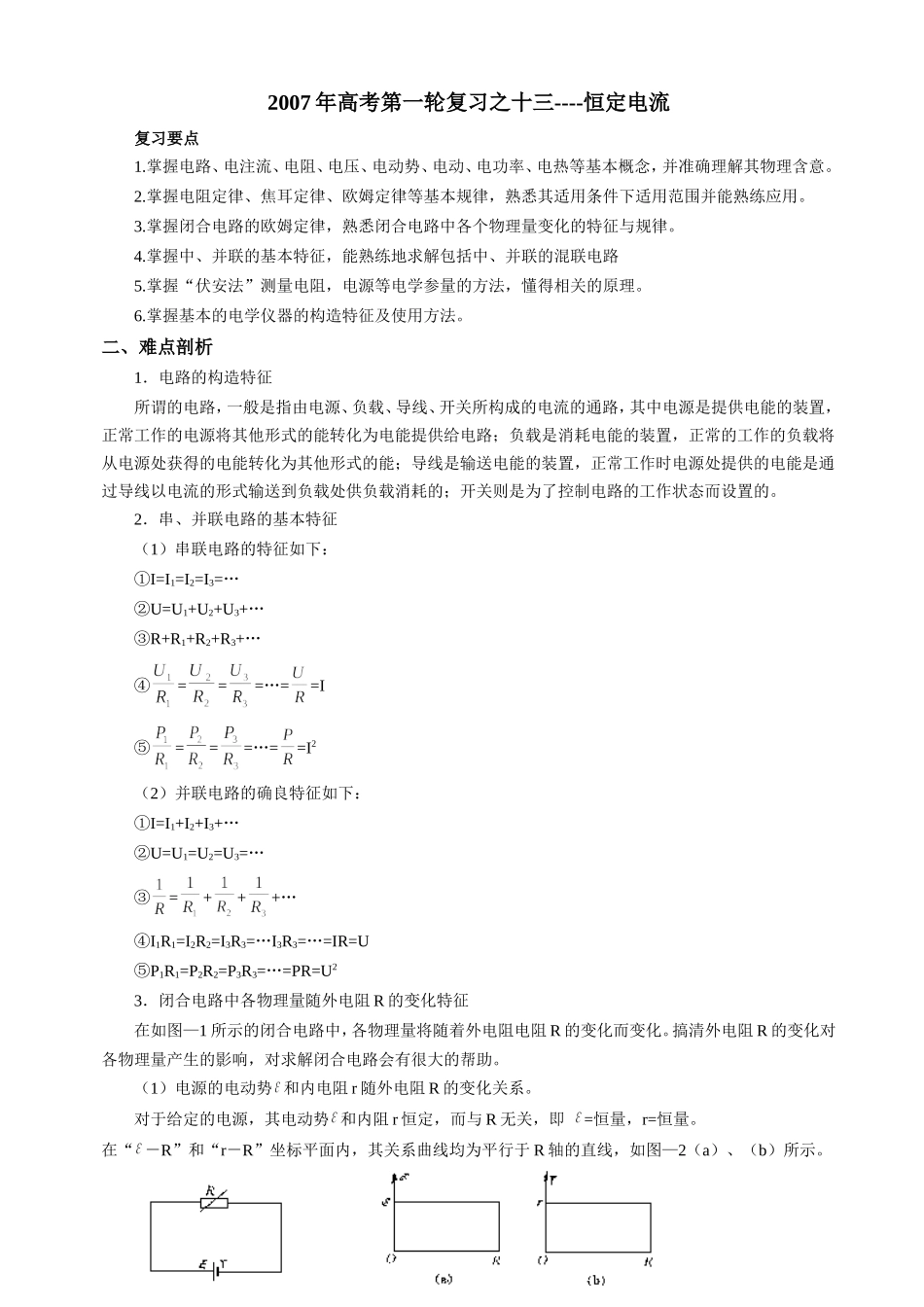

2007年高考第一轮复习之十三恒定电流

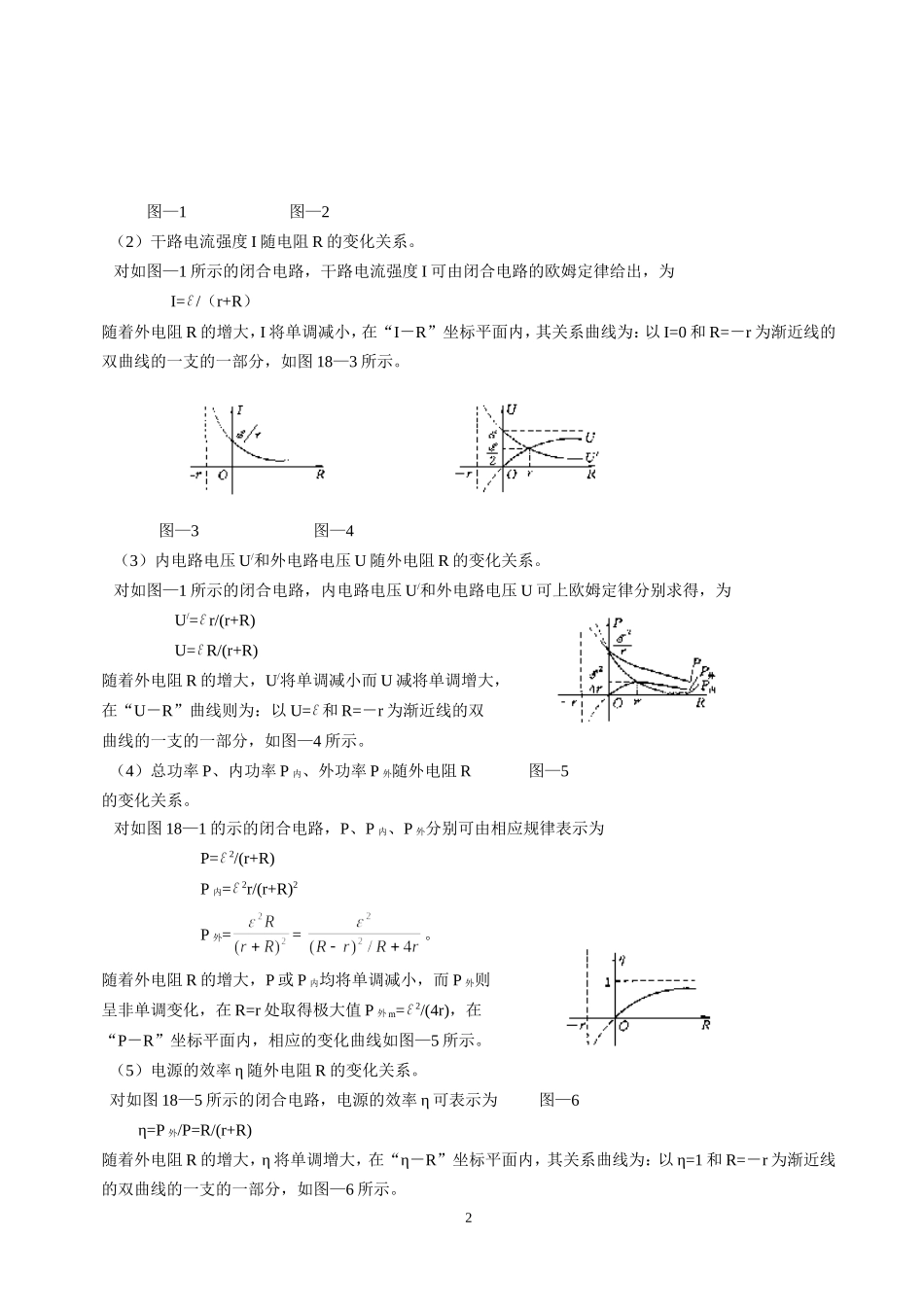

2007 年高考第一轮复习之十三----恒定电流复习要点1.掌握电路、电注流、电阻、电压、电动势、电动、电功率、电热等基本概念，并准确理解其物理含意。2.掌握电阻定律、焦耳定律、欧姆定律等基本规律，熟悉其适用条件下适用范围并能熟练应用。3.掌握闭合电路的欧姆定律，熟悉闭合电路中各个物理量变化的特征与规律。4.掌握中、并联的基本特征，能熟练地求解包括中、并联的混联电路5.掌握“伏安法”测量电阻，电源等电学参量的方法，懂得相关的原理。6.掌握基本的电学仪器的构造特征及使用方法。二、难点剖析1．电路的构造特征所谓的电路，一般是指由电源、负载、导线、开关所构成的电流的通路，其中电源是提供电能的装置，正常工作的电源将其他形式的能转化为电能提供给电路；负载是消耗电能的装置，正常的工作的负载将从电源处获得的电能转化为其他形式的能；导线是输送电能的装置，正常工作时电源处提供的电能是通过导线以电流的形式输送到负载处供负载消耗的；开关则是为了控制电路的工作状态而设置的。2．串、并联电路的基本特征（1）串联电路的特征如下：①I=I1=I2=I3=…②U=U1+U2+U3+…③R+R1+R2+R3+…④===…==I⑤===…==I2（2）并联电路的确良特征如下：①I=I1+I2+I3+…②U=U1=U2=U3=…③=+++…④I1R1=I2R2=I3R3=…I3R3=…=IR=U⑤P1R1=P2R2=P3R3=…=PR=U23．闭合电路中各物理量随外电阻 R 的变化特征在如图—1 所示的闭合电路中，各物理量将随着外电阻电阻 R 的变化而变化。搞清外电阻 R 的变化对各物理量产生的影响，对求解闭合电路会有很大的帮助。（1）电源的电动势 和内电阻 r 随外电阻 R 的变化关系。对于给定的电源，其电动势 和内阻 r 恒定，而与 R 无关，即 =恒量，r=恒量。在“ －R”和“r－R”坐标平面内，其关系曲线均为平行于 R 轴的直线，如图—2（a）、（b）所示。1 图—1 图—2 （2）干路电流强度 I 随电阻 R 的变化关系。 对如图—1 所示的闭合电路，干路电流强度 I 可由闭合电路的欧姆定律给出，为 I= /（r+R）随着外电阻 R 的增大，I 将单调减小，在“I－R”坐标平面内，其关系曲线为：以 I=0 和 R=－r 为渐近线的双曲线的一支的一部分，如图 18—3 所示。 图—3 图—4 （3）内电路电压 U/和外电路电压 U 随外电阻 R 的变化关系。 对如图—1 所示的闭合电路，内电路电压 U/和外电路电压 U 可上欧姆定律分别求得，为 U/= r/(r+R) U= R/(r+R)随着外电阻 R ...
