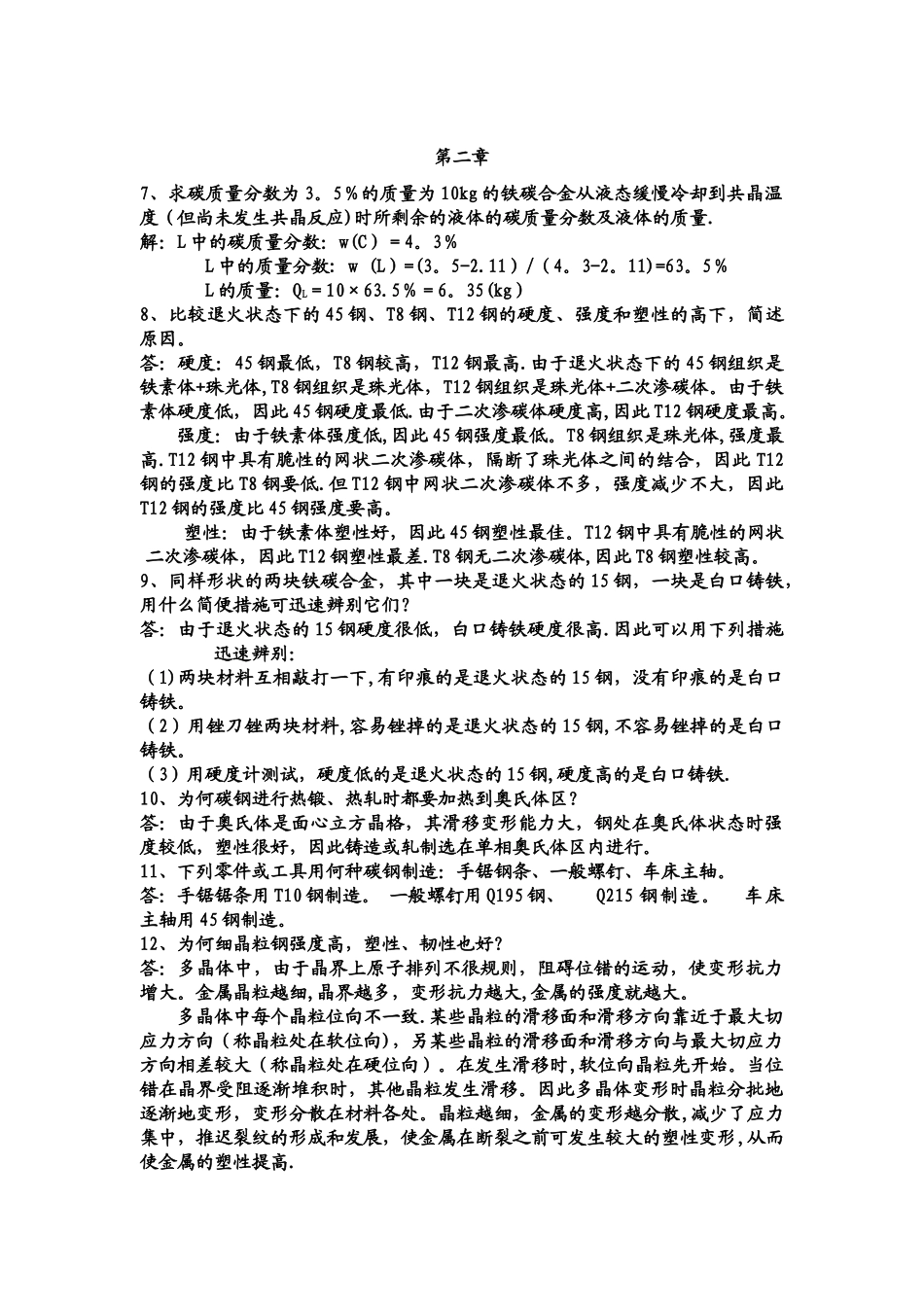

第二章7、求碳质量分数为 3。5％的质量为 10kg 的铁碳合金从液态缓慢冷却到共晶温度（但尚未发生共晶反应)时所剩余的液体的碳质量分数及液体的质量.解：L 中的碳质量分数：w(C）＝4。3％L 中的质量分数: w (L）=(3。5-2.11）/（4。3-2。11)=63。5％L 的质量：QL＝10×63.5％＝6。35(kg）8、比较退火状态下的 45 钢、T8 钢、T12 钢的硬度、强度和塑性的高下，简述原因。答：硬度：45 钢最低，T8 钢较高，T12 钢最高.由于退火状态下的 45 钢组织是铁素体+珠光体,T8 钢组织是珠光体，T12 钢组织是珠光体+二次渗碳体。由于铁素体硬度低，因此 45 钢硬度最低.由于二次渗碳体硬度高,因此 T12 钢硬度最高。 强度：由于铁素体强度低,因此 45 钢强度最低。T8 钢组织是珠光体,强度最高.T12 钢中具有脆性的网状二次渗碳体，隔断了珠光体之间的结合，因此 T12钢的强度比 T8 钢要低.但 T12 钢中网状二次渗碳体不多，强度减少不大，因此T12 钢的强度比 45 钢强度要高。 塑性：由于铁素体塑性好，因此 45 钢塑性最佳。T12 钢中具有脆性的网状二次渗碳体，因此 T12 钢塑性最差.T8 钢无二次渗碳体,因此 T8 钢塑性较高。9、同样形状的两块铁碳合金，其中一块是退火状态的 15 钢，一块是白口铸铁，用什么简便措施可迅速辨别它们？ 答：由于退火状态的 15 钢硬度很低，白口铸铁硬度很高.因此可以用下列措施迅速辨别：（1)两块材料互相敲打一下,有印痕的是退火状态的 15 钢，没有印痕的是白口铸铁。（2）用锉刀锉两块材料,容易锉掉的是退火状态的 15 钢,不容易锉掉的是白口铸铁。（3）用硬度计测试，硬度低的是退火状态的 15 钢,硬度高的是白口铸铁.10、为何碳钢进行热锻、热轧时都要加热到奥氏体区？ 答：由于奥氏体是面心立方晶格，其滑移变形能力大，钢处在奥氏体状态时强度较低，塑性很好，因此铸造或轧制选在单相奥氏体区内进行。11、下列零件或工具用何种碳钢制造：手锯钢条、一般螺钉、车床主轴。答：手锯锯条用 T10 钢制造。 一般螺钉用 Q195 钢、Q215 钢制造。 车床主轴用 45 钢制造。12、为何细晶粒钢强度高，塑性、韧性也好?答：多晶体中，由于晶界上原子排列不很规则，阻碍位错的运动，使变形抗力增大。金属晶粒越细,晶界越多，变形抗力越大,金属的强度就越大。多晶体中每个晶粒位向不一致.某些晶粒的滑移面和滑移方向靠近于最大切应力方向（称晶粒处在软位向)，另某些晶粒的滑移面和滑...
