WE-100液压万能试验机说明书

WE-100液压万能试验机说明书_第1页
1/8

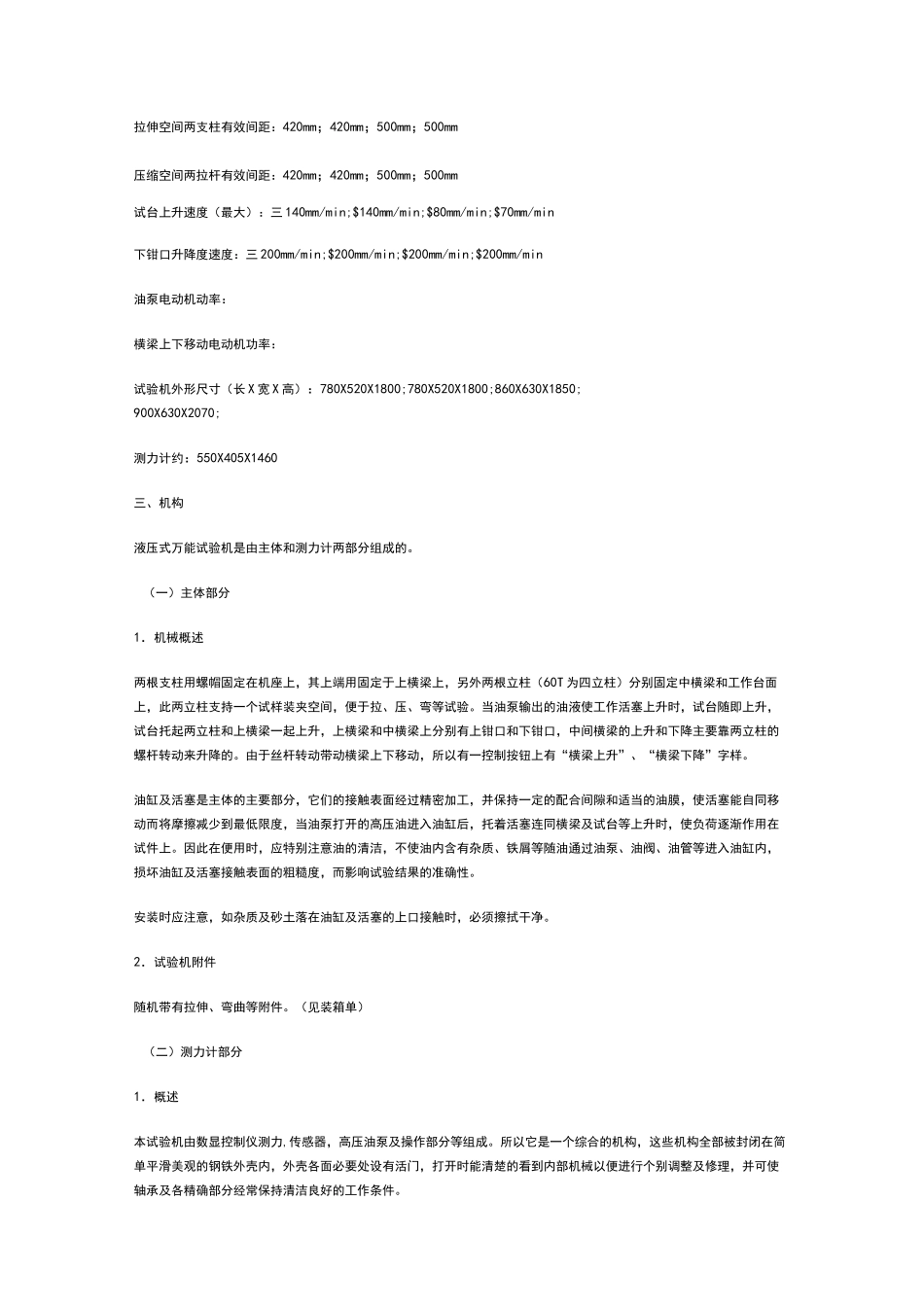

WE-100液压万能试验机说明书_第2页
2/8
WE-100液压万能试验机说明书_第3页
3/8
WE-100 液压万能试验机说明书一、一般介绍万能试验机 WE 系列利用液压加荷,数显控制仪显示试验结果,具有联网和查询功能,操作方便,试验读数准确可靠,能做一般钢材和其它金属材料之拉伸、压缩、弯曲及剪切试验,亦可做一般材产、塑料、水泥及混凝土等压缩及弯曲试验。在测力计外壳内装有柱塞式高压油泵,由电动机带动,运转时动作平稳及音响正常。本机液压系统主要由测力计外面手轮控制,操作方便保证安全。试验机的示值相对误差在±1%以内。试验机外形整齐美观,操纵部分及指示部分高度适当,便于试验者进行操作与观察。本机有加荷速度指示器,能实现试样要求的加荷速度,有关说明方法后面说明。本机预留有联网和升级接口,根据用户可升级为伺服式,是更新换代的理想产品。二、主要规格项目:WE-100B;WE-300B;WE-600B;WE-1000B最大负荷:100KN;300KN;600KN;1000KN量程全程不分档,等效 3 档示值相对误差不超过:±%分辨率:0.1KN拉伸钳口间最大距离(包括活塞行程):550mm;550mm;580mm;580mm扁试样最大夹持宽度:70mm;70mm;75mm;75mm扁试样夹持厚度:0-12mm;0-15mm;0-30mm;0-40mm圆试样夹持直径:&10-20mm;&10-32mm;&13-40mm;&20-60mm弯曲试验支点间最大距离:300mm;300mm;500mm;500mm剪切试样直径:10m拉伸空间两支柱有效间距:420mm;420mm;500mm;500mm压缩空间两拉杆有效间距:420mm;420mm;500mm;500mm试台上升速度(最大):三 140mm/min;$140mm/min;$80mm/min;$70mm/min下钳口升降度速度:三 200mm/min;$200mm/min;$200mm/min;$200mm/min油泵电动机动率:横梁上下移动电动机功率:试验机外形尺寸(长 X 宽 X 高):780X520X1800;780X520X1800;860X630X1850;900X630X2070;测力计约:550X405X1460三、机构液压式万能试验机是由主体和测力计两部分组成的。(一)主体部分1.机械概述两根支柱用螺帽固定在机座上,其上端用固定于上横梁上,另外两根立柱(60T 为四立柱)分别固定中横梁和工作台面上,此两立柱支持一个试样装夹空间,便于拉、压、弯等试验。当油泵输出的油液使工作活塞上升时,试台随即上升,试台托起两立柱和上横梁一起上升,上横梁和中横梁上分别有上钳口和下钳口,中间横梁的上升和下降主要靠两立柱的螺杆转动来升降的。由于丝杆转动带动横梁上下移动,所以有一控制按钮上有“横梁上升”、“横梁下降”字样。油缸及活塞是主体的主要部分,它们的接触表面经过精密加工,并保持一定的配合间隙和适当...
