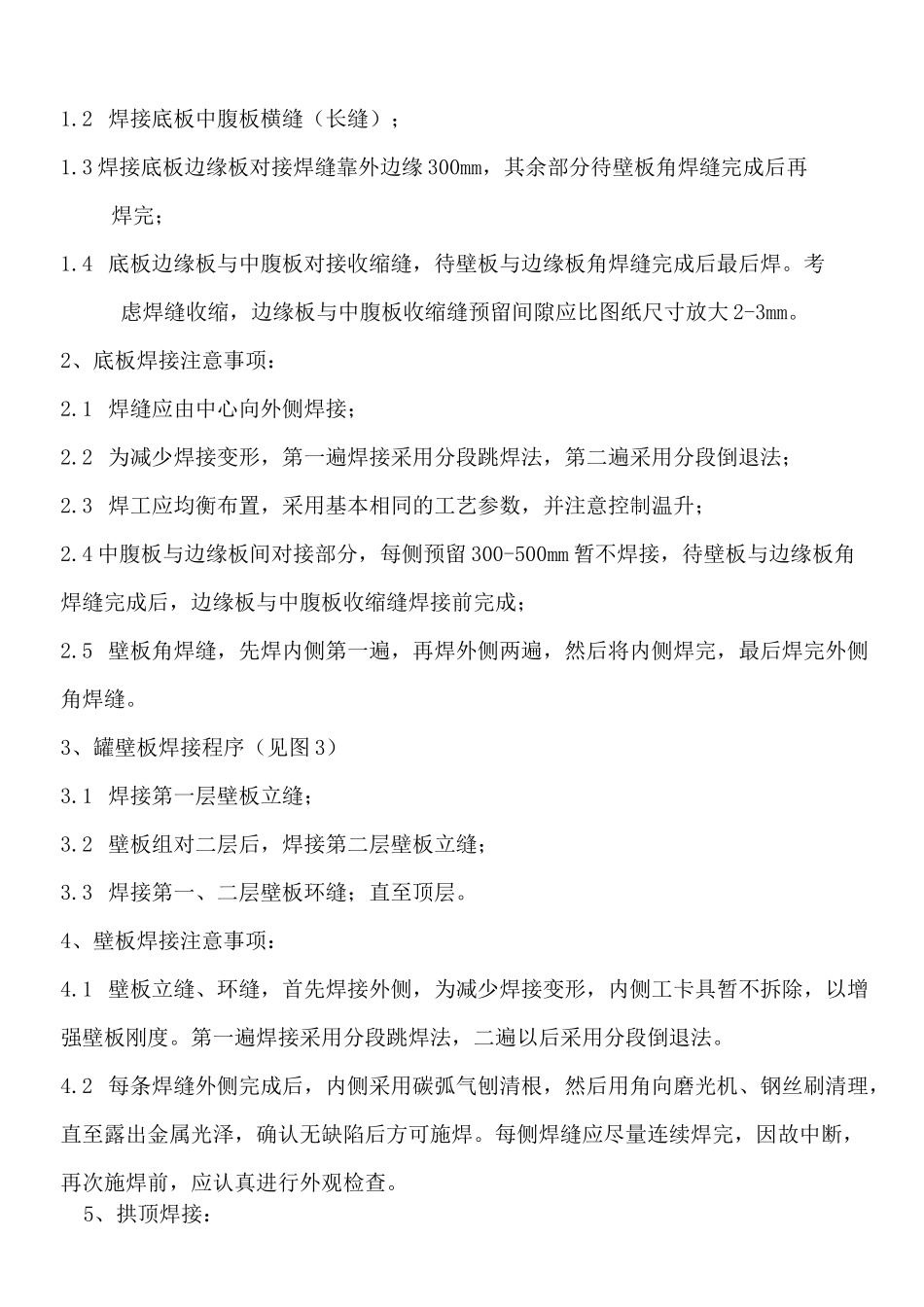

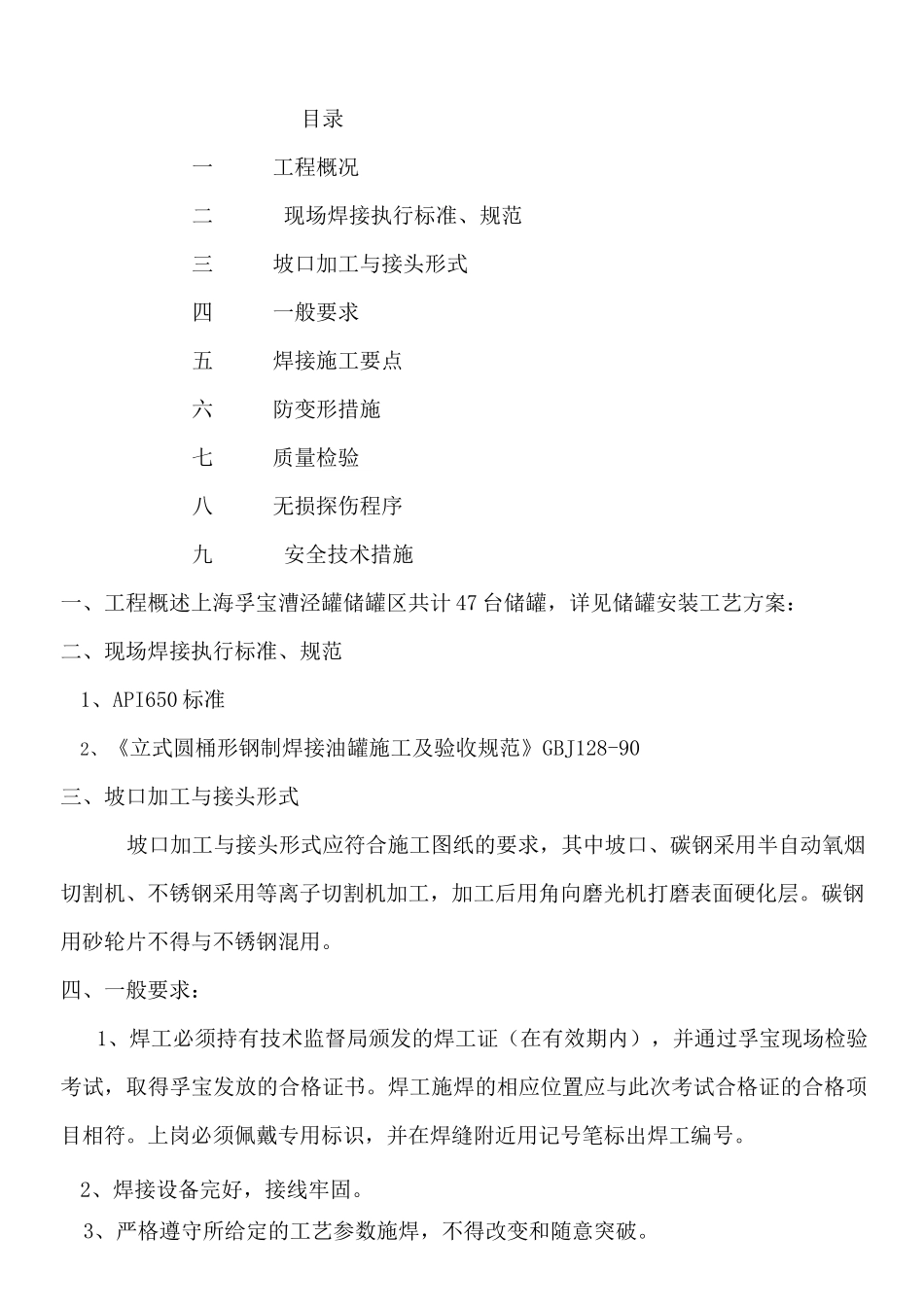

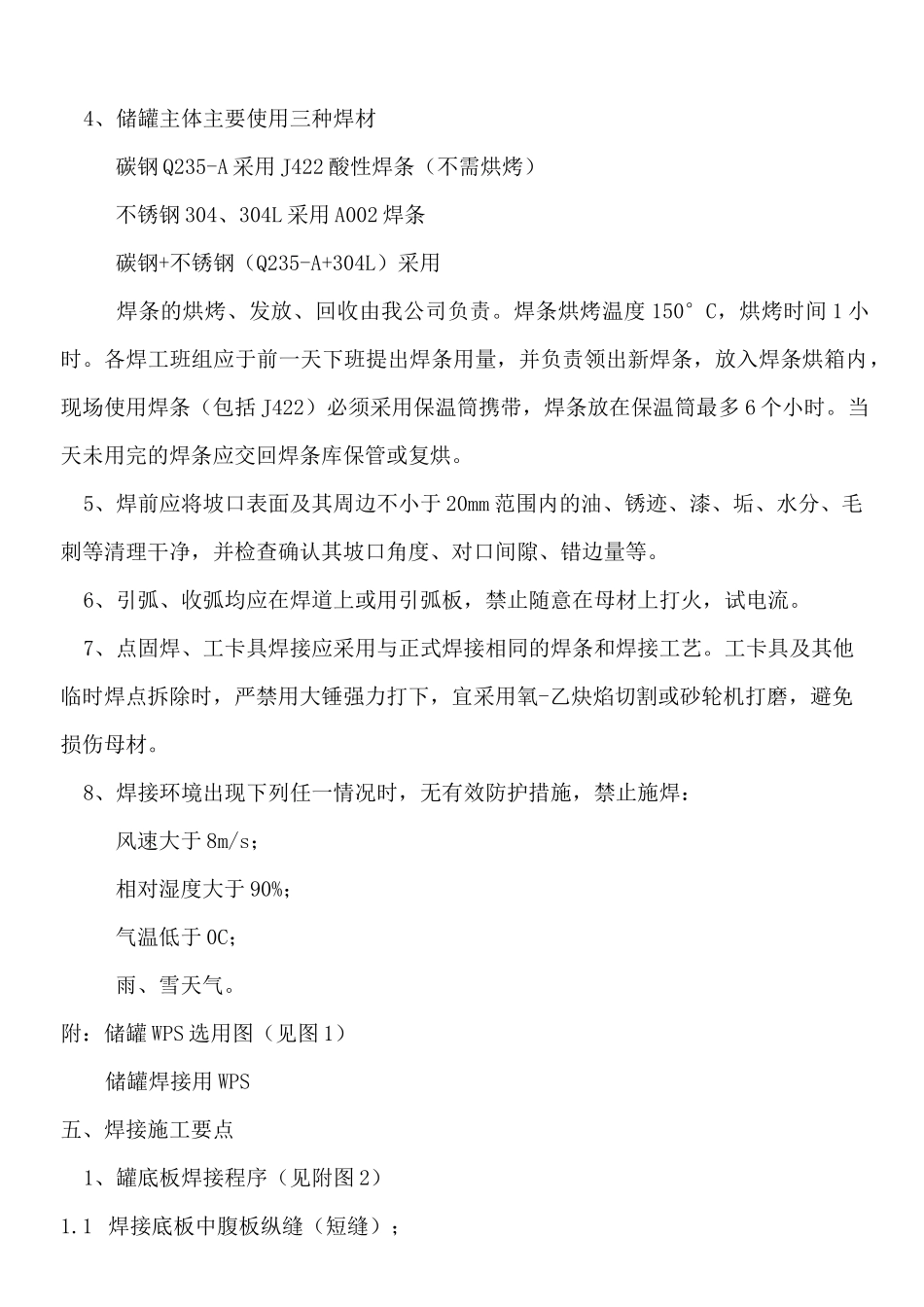

目录一工程概况二现场焊接执行标准、规范三坡口加工与接头形式四一般要求五焊接施工要点六防变形措施七质量检验八无损探伤程序九安全技术措施一、工程概述上海孚宝漕泾罐储罐区共计 47 台储罐，详见储罐安装工艺方案：二、现场焊接执行标准、规范1、API650 标准2、《立式圆桶形钢制焊接油罐施工及验收规范》GBJ128-90三、坡口加工与接头形式坡口加工与接头形式应符合施工图纸的要求，其中坡口、碳钢采用半自动氧烟切割机、不锈钢采用等离子切割机加工，加工后用角向磨光机打磨表面硬化层。碳钢用砂轮片不得与不锈钢混用。四、一般要求：1、焊工必须持有技术监督局颁发的焊工证（在有效期内），并通过孚宝现场检验考试，取得孚宝发放的合格证书。焊工施焊的相应位置应与此次考试合格证的合格项目相符。上岗必须佩戴专用标识，并在焊缝附近用记号笔标出焊工编号。2、焊接设备完好，接线牢固。3、严格遵守所给定的工艺参数施焊，不得改变和随意突破。4、储罐主体主要使用三种焊材碳钢 Q235-A 采用 J422 酸性焊条（不需烘烤）不锈钢 304、304L 采用 A002 焊条碳钢+不锈钢（Q235-A+304L）采用焊条的烘烤、发放、回收由我公司负责。焊条烘烤温度 150°C，烘烤时间 1 小时。各焊工班组应于前一天下班提出焊条用量，并负责领出新焊条，放入焊条烘箱内，现场使用焊条（包括 J422）必须采用保温筒携带，焊条放在保温筒最多 6 个小时。当天未用完的焊条应交回焊条库保管或复烘。5、焊前应将坡口表面及其周边不小于 20mm 范围内的油、锈迹、漆、垢、水分、毛刺等清理干净，并检查确认其坡口角度、对口间隙、错边量等。6、引弧、收弧均应在焊道上或用引弧板，禁止随意在母材上打火，试电流。7、点固焊、工卡具焊接应采用与正式焊接相同的焊条和焊接工艺。工卡具及其他临时焊点拆除时，严禁用大锤强力打下，宜采用氧-乙炔焰切割或砂轮机打磨，避免损伤母材。8、焊接环境出现下列任一情况时，无有效防护措施，禁止施焊：风速大于 8m/s；相对湿度大于 90%；气温低于 0C；雨、雪天气。附：储罐 WPS 选用图（见图 1）储罐焊接用 WPS五、焊接施工要点1、罐底板焊接程序（见附图 2）1.1 焊接底板中腹板纵缝（短缝）；1.2 焊接底板中腹板横缝（长缝）；1.3 焊接底板边缘板对接焊缝靠外边缘 300mm，其余部分待壁板角焊缝完成后再焊完；1.4 底板边缘板与中腹板对接收缩缝，待壁板与边缘板角焊缝完成后最后焊。考虑焊缝收缩，边缘板与中腹...
