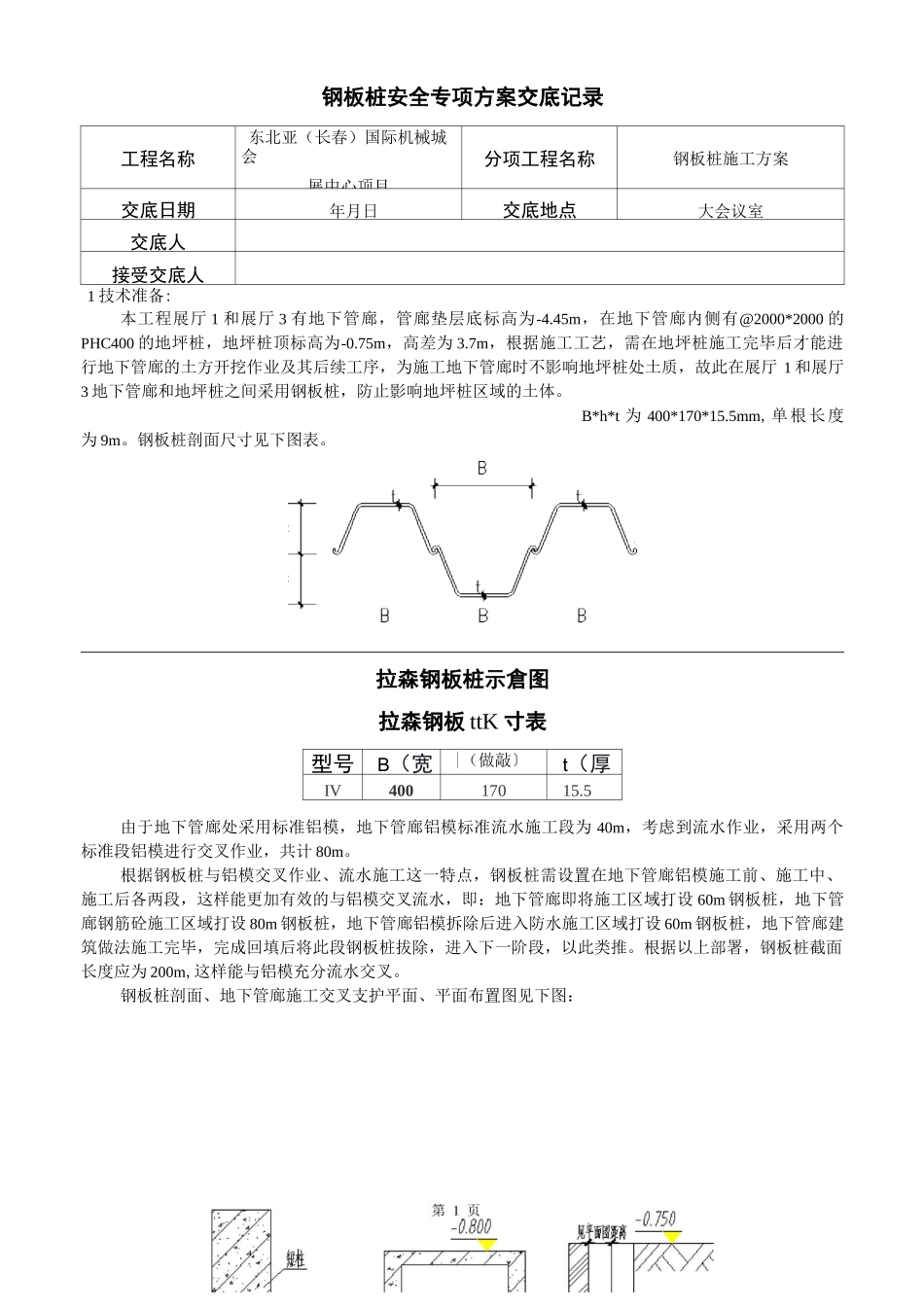

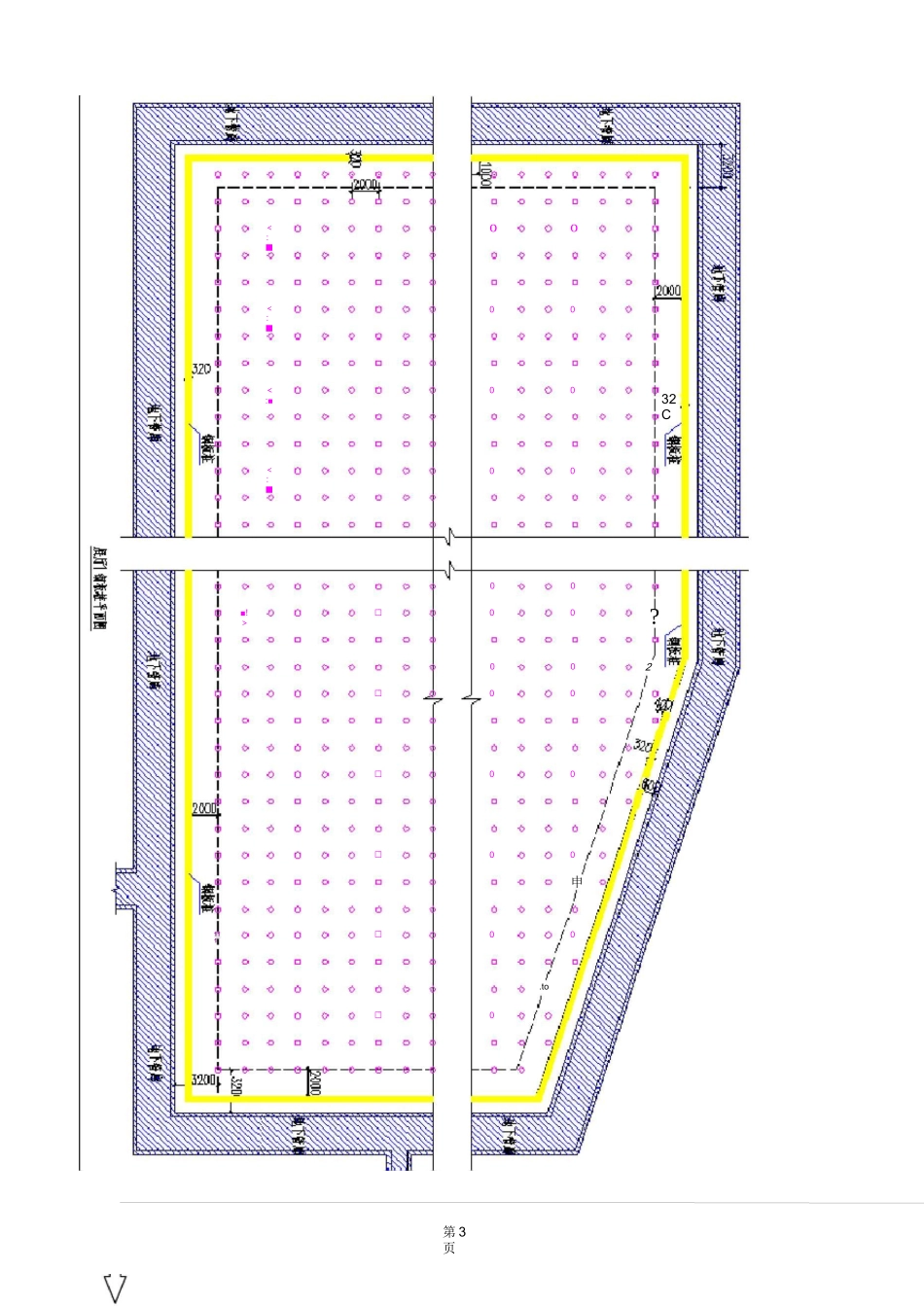

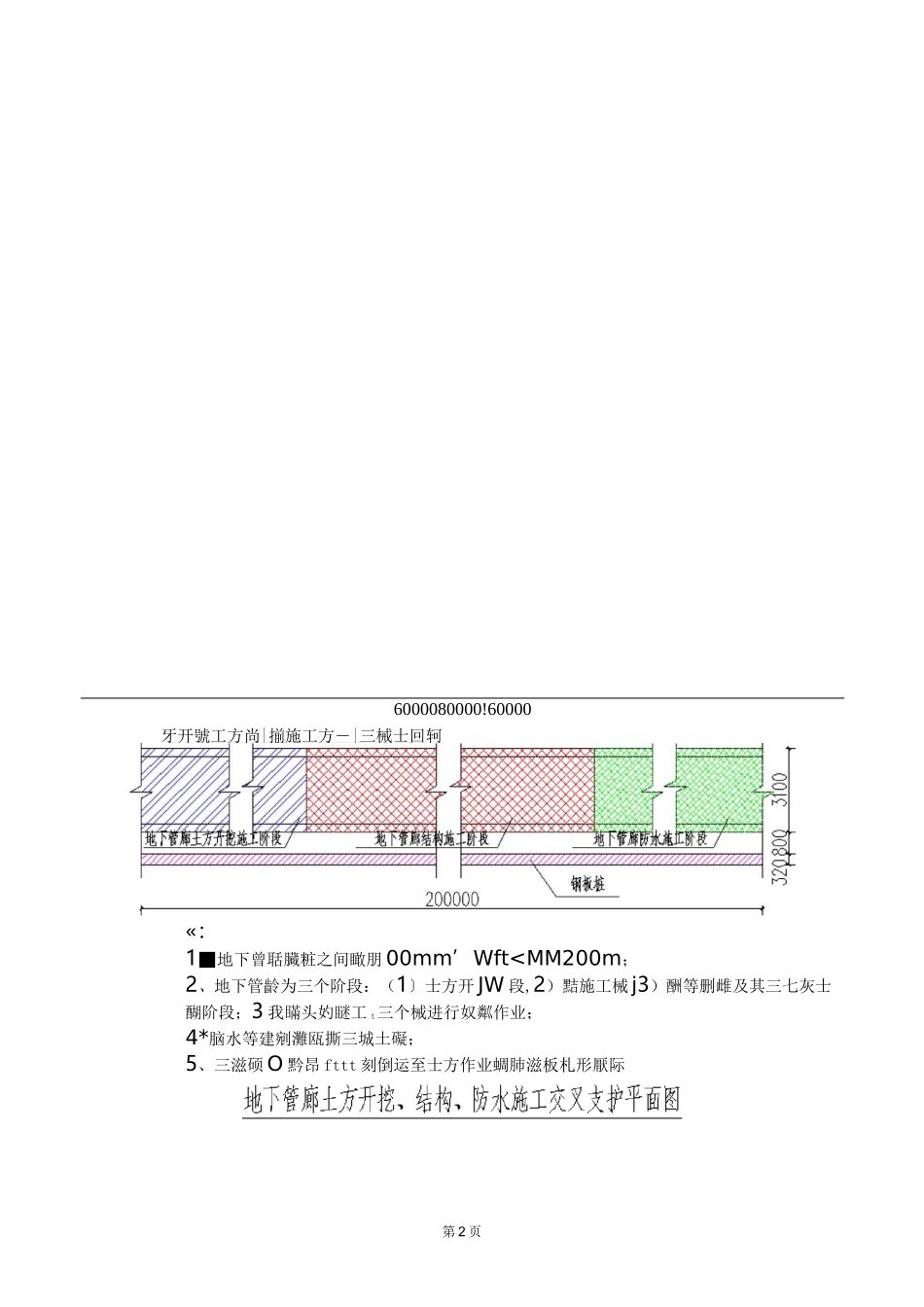

钢板桩安全专项方案交底记录工程名称东北亚（长春）国际机械城会展中心项目分项工程名称钢板桩施工方案交底日期年月日交底地点大会议室交底人接受交底人1 技术准备:本工程展厅 1 和展厅 3 有地下管廊，管廊垫层底标高为-4.45m，在地下管廊内侧有@2000*2000 的PHC400 的地坪桩，地坪桩顶标高为-0.75m，高差为 3.7m，根据施工工艺，需在地坪桩施工完毕后才能进行地下管廊的土方开挖作业及其后续工序，为施工地下管廊时不影响地坪桩处土质，故此在展厅 1 和展厅3 地下管廊和地坪桩之间采用钢板桩，防止影响地坪桩区域的土体。B*h*t 为 400*170*15.5mm,单根长度为 9m。钢板桩剖面尺寸见下图表。拉森钢板桩示倉图拉森钢板 ttK 寸表型号B（宽|（做敲〕t（厚IV40017015.5由于地下管廊处采用标准铝模，地下管廊铝模标准流水施工段为 40m，考虑到流水作业，采用两个标准段铝模进行交叉作业，共计 80m。根据钢板桩与铝模交叉作业、流水施工这一特点，钢板桩需设置在地下管廊铝模施工前、施工中、施工后各两段，这样能更加有效的与铝模交叉流水，即：地下管廊即将施工区域打设 60m 钢板桩，地下管廊钢筋砼施工区域打设 80m 钢板桩，地下管廊铝模拆除后进入防水施工区域打设 60m 钢板桩，地下管廊建筑做法施工完毕，完成回填后将此段钢板桩拔除，进入下一阶段，以此类推。根据以上部署，钢板桩截面长度应为 200m,这样能与铝模充分流水交叉。钢板桩剖面、地下管廊施工交叉支护平面、平面布置图见下图：第 2 页6000080000!60000牙开號工方尚 | 揃施工方― | 三械士回轲 «：1■地下曾聒臓粧之间瞰朋 00mm’Wft
